卡扣类连接件冲压成型工装结构

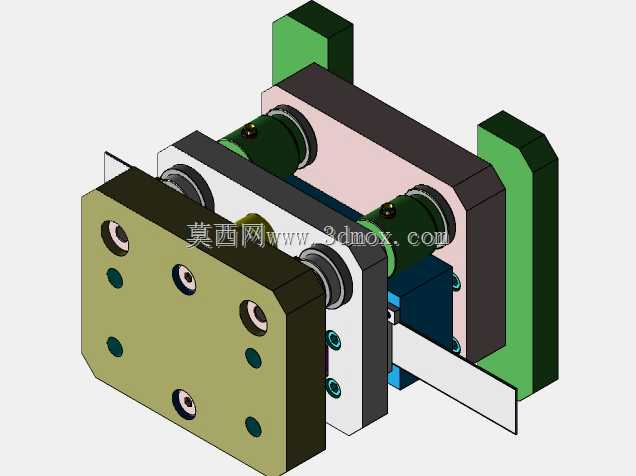

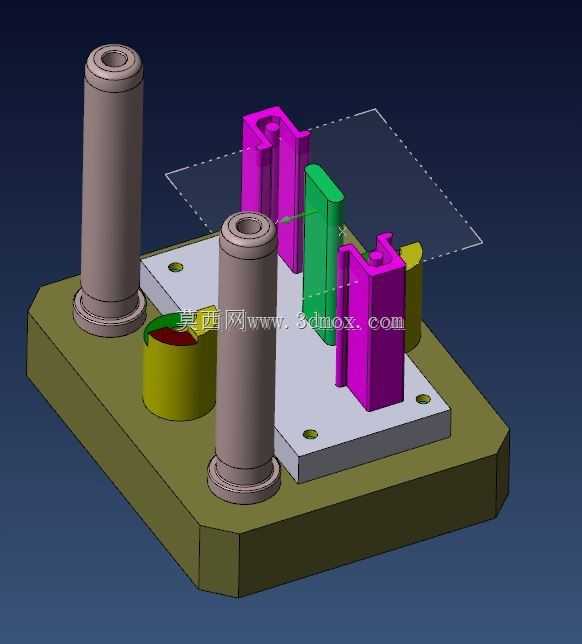

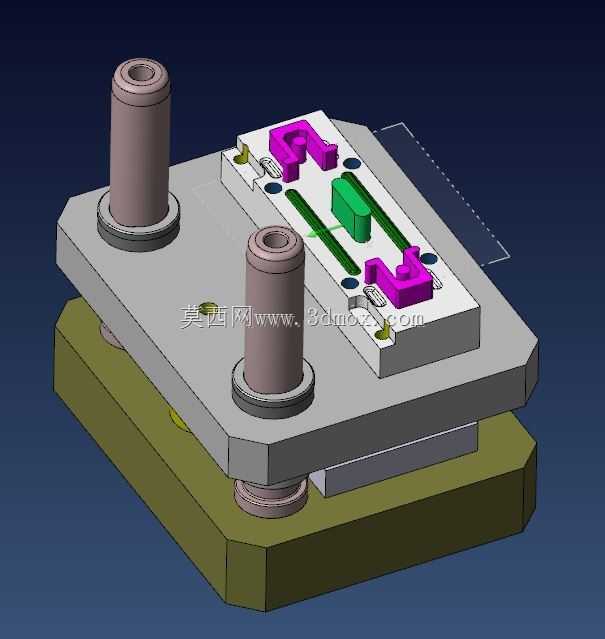

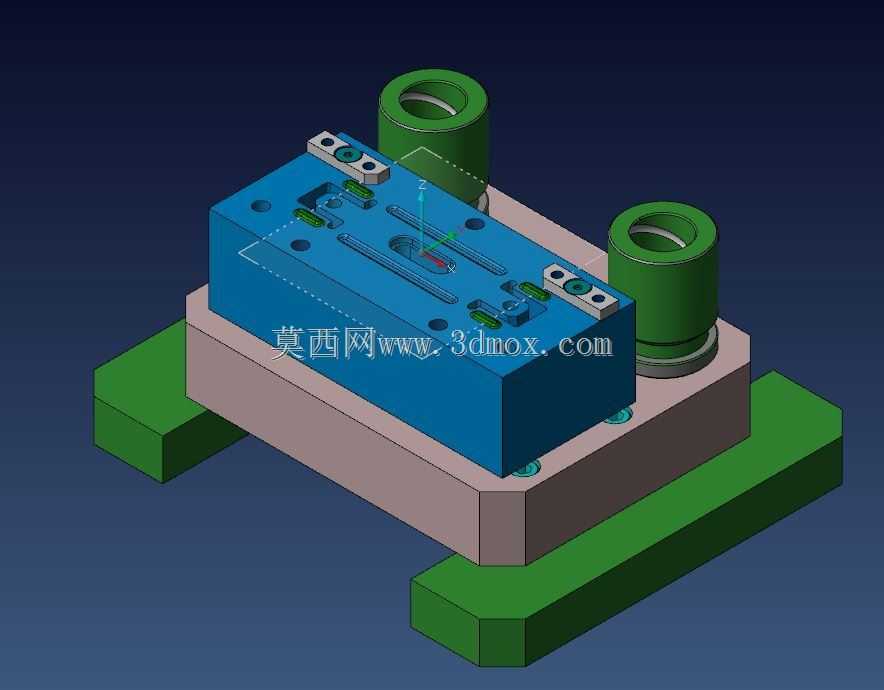

　　这套工装结构主要面向薄金属板类卡扣连接件的连续冲压成型工序，在五金冲压加工场景中，这类带弯折扣合结构的连接件常被用在电器壳体装配、小型五金件拼接、办公家具组件连接等环节，以往单工序模生产这类零件时，需要多次定位转运，不仅定位误差累积容易导致扣合尺寸超差，人工上下料的效率也很难匹配批量订单的交付节奏。从结构布局来看，整套工装采用双导柱导向的模架基础，导柱配合带预压的导套结构，合模过程中可以先完成上下模的精准对位，再进入成型工序，避免侧冲结构出现啃模损伤。成型工位的布局顺着料带送进方向排布，料带从模具前端的导料板进入后，首先经过预压工位完成带料的校平，消除卷料自带的弯曲应力，避免后续成型后零件出现回弹超差的问题；之后依次完成切口、预弯折、最终成型、落料的工序，每个工位之间的步距定位靠侧刃与导正销配合实现，导正销插入料带上预先冲制的定位孔后，会在成型动作前完成料带位置的精校正，保证每个工位的成型位置偏差控制在0.02mm以内。

　　从安装边界来看，这套工装的上下模座采用标准模座规格，上模座的模柄尺寸适配常规16吨到25吨开式可倾压力机的安装孔位，上下模合模后的最小闭合高度适配常规小型冲压设备的装模空间，不需要额外加装垫板即可完成装夹。模具的侧向成型结构采用斜楔驱动的滑块机构，当上下模合模到设定行程时，上模的斜楔块推动侧滑块向前运动，完成卡扣部位的侧向弯折成型，开模时滑块靠内置的复位弹簧退回，不会干涉料带的向前送进。成型部位的入块采用可拆卸的镶件结构，当长期生产出现成型部位磨损时，不需要更换整套模仁，只需要拆下对应镶件进行修磨或者更换即可，大幅降低后期的维护成本与停机时间。

　　在实际生产适配性上，这套工装的卸料板采用弹性卸料结构，卸料弹簧的排布避开成型工位的受力区域，保证卸料力均匀分布在料带两侧，不会因为卸料力不均导致成型后的零件出现变形。针对卡扣类零件容易出现的回弹问题，成型工位的弯折角度做了2度的回弹补偿设计，在试模阶段可以根据实际料厚与材料硬度的差异，通过更换调整垫片来微调成型入块的相对位置，快速匹配不同批次材料的成型参数，不需要对模仁主体进行二次加工。料带的浮料高度设置在8mm，既可以保证成型后的结构在送进过程中不会和下模零件发生剐蹭，也不会因为浮料过高导致料带在送进过程中出现拱起偏移。整套结构没有采用复杂的定制化非标零件，大部分紧固件、导向件、弹性元件都采用行业通用标准件，在备件采购与更换时不需要单独定制，能够有效缩短生产现场的维护响应时间，适配中小批量五金件的连续冲压生产需求，生产过程中可以搭配自动送料机实现无人化连续作业，相比单工序生产模式，单件加工的工时可以降低60%以上，同时尺寸一致性也能得到更好的保障。
