机加工工件定位压紧固定工装结构

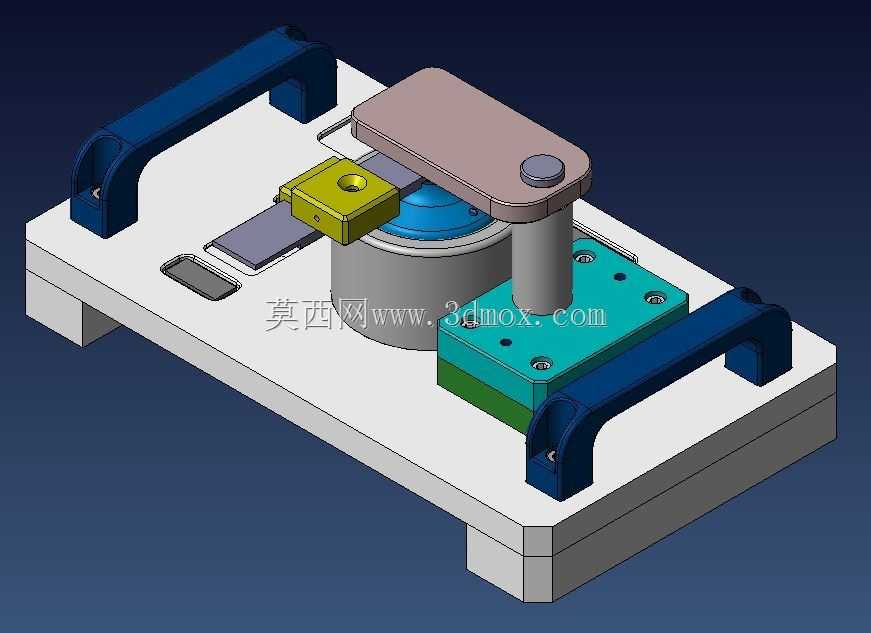

　　在精密机加工、零部件尺寸检测、小批量工件多工序流转的生产场景中，这类带基准平台的固定装置是工位上最常用的辅助作业载体，区别于通用台虎钳的大行程夹持，这类定制化固定结构更适配特定轮廓工件的快速装夹，能在重复装夹过程中保持一致的定位精度，减少每次装夹的找正时间，尤其适合同批次工件的铣削、钻孔、形位公差检测等工序使用。从结构布局来看，整套装置以带安装支脚的矩形平台作为基准载体，平台表面加工有定位槽与安装孔位，可根据工件尺寸调整压紧组件的固定位置，平台两侧设置的桥式把手既方便整套工装在不同工位间的转移搬运，也可作为辅助压紧的受力支点，适配不同装夹需求。核心的定位压紧单元采用了回转压臂与侧向定位块组合的结构，中间的圆柱支座作为压臂的回转支撑，

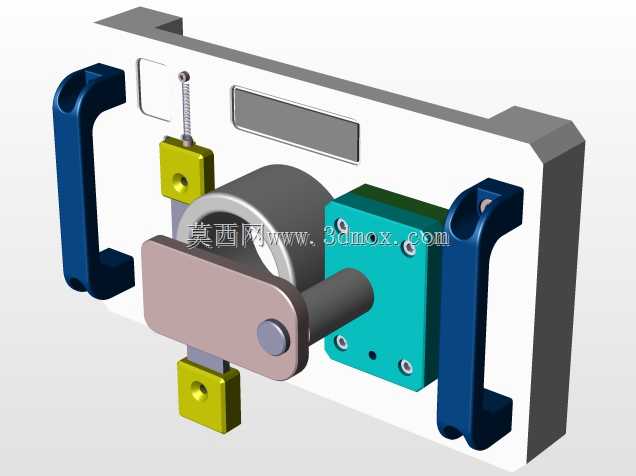

　　压臂一端设置有可调压头，可根据工件的实际高度调整压紧行程，压臂回转到位后即可通过顶部的锁紧旋钮完成固定，操作时无需反复拧动长行程螺栓，单次装夹动作可在数秒内完成，大幅提升批量作业的装夹效率。侧向的黄色定位块与灰色定位条组成了工件的侧向定位基准，可限制工件在平台平面内的X、Y向自由度，配合压臂的Z向压紧，实现工件六个自由度的完全约束，避免加工或检测过程中工件出现窜动。底部的叠层安装座用于适配不同高度的工件定位需求，安装座上的沉头螺栓孔可保证固定螺栓不突出安装面，避免与工件或作业工具发生干涉。设计过程中优先考虑了装夹的操作便捷性，压臂的回转半径经过反复校核，既保证压紧点落在工件的刚性支撑区域上方，避免压紧力导致薄壁工件变形，

　　也预留了足够的工件取放空间，装夹时无需将压臂完全拆卸，只需回转抬起即可完成工件的上下料。平台表面的定位槽采用标准T型槽规格，可兼容通用的T型螺栓，除了配套的专用压紧组件外，也可搭配通用压板、夹钳等配件使用，拓展工装的适配范围。整套装置的安装边界经过优化，底部支脚的高度预留了叉车或搬运托盘的插入空间，方便整线布局时的工位转移，平台的整体平面度按照工装夹具的通用精度要求设计，基准面的平面公差控制在0.02mm以内，可满足普通机加工与常规尺寸检测的精度要求。在实际使用场景中，这类固定工装可直接安装在铣床工作台、检测平台、装配流水线工位上，针对特定轮廓的工件无需额外制作复杂的专用夹具，

　　通过调整各定位组件的位置即可适配一定尺寸范围内的相似工件，相比全定制化的专用夹具，具备更好的柔性适配能力，同时结构简单可靠，日常维护仅需定期在回转销轴处添加润滑脂，检查锁紧旋钮的压紧力即可，长期使用的维护成本极低。结构设计上规避了复杂的传动机构，全部采用机械结构实现定位与压紧，不存在气动、液压元件的漏气漏油风险，可在无气源、无液压动力源的普通作业工位直接使用，适配的作业场景更加广泛。各组件的棱角处均做了倒角处理，避免操作过程中划伤操作人员，把手的握持位置做了圆弧过渡，搬运时的握持手感更好，也能减少搬运过程中的滑脱风险。
