多层板级进冲压模具结构设计

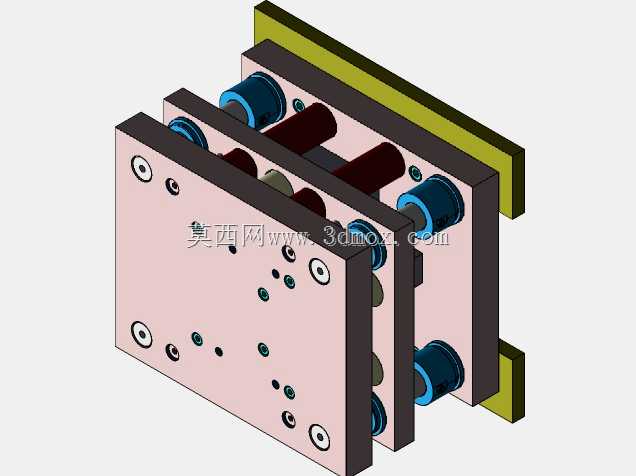

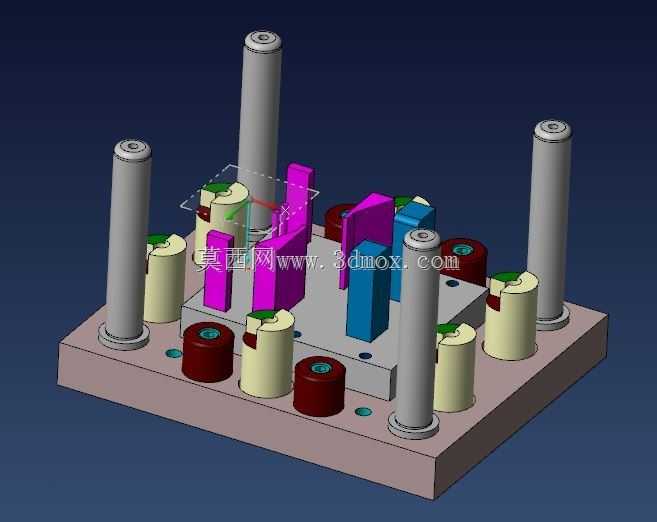

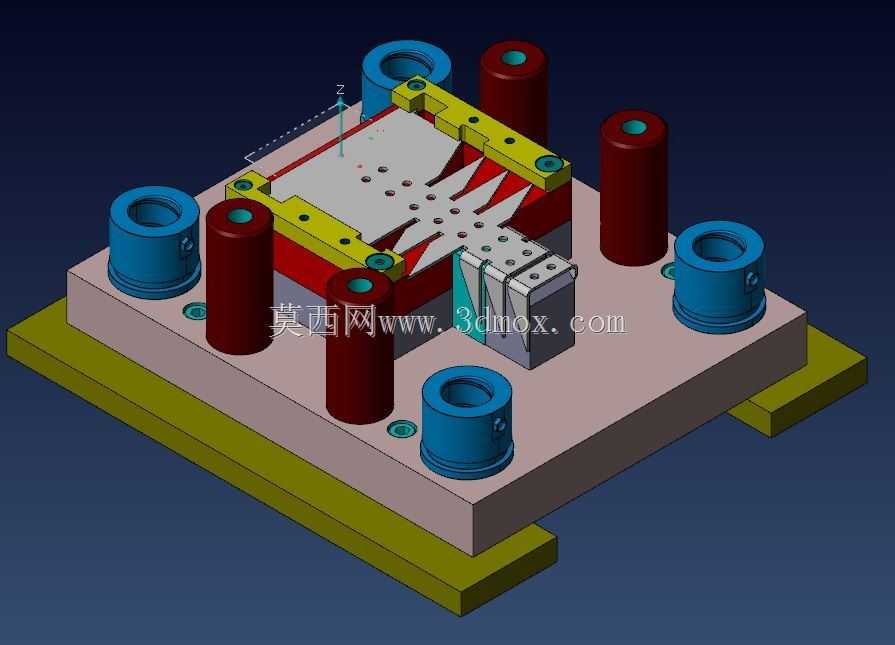

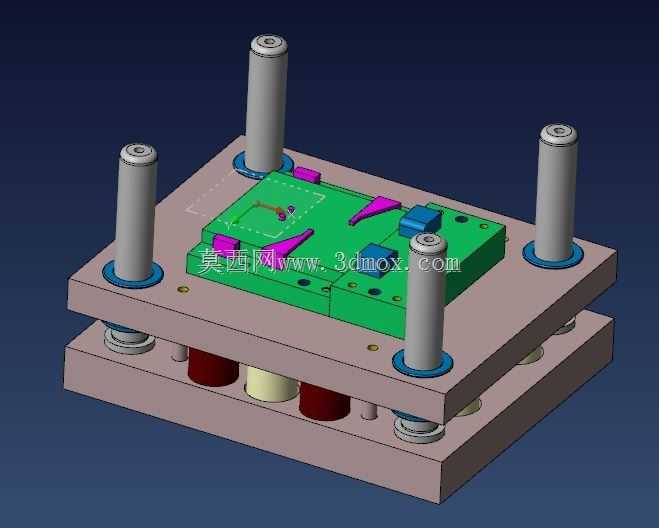

　　这套级进冲压模具主要面向五金零部件的连续冲压加工场景，在消费电子五金件、小型家电结构件、汽车通用小五金件的批量冲压生产线上应用广泛，可在单次冲床行程内完成多道冲压工序，减少工序间的工件转运与定位误差，提升批量冲压件的加工一致性与生产效率。从结构布局来看，该模具采用典型的后侧导柱模架结构，上下模座通过多组导柱导套实现精准导向，导套采用带储油槽的铜基衬套结构，可在连续高速冲压过程中保持稳定的导向精度，避免上下模合模时出现错位啃模的问题。模具的卸料板、凸模固定板、凹模板采用分层堆叠的板式结构，各板件之间通过内六角螺钉与定位销实现刚性连接与精准定位，销孔与螺钉孔的位置排布避开了凸模安装位与冲裁避让位，保证板件受力均匀，

　　不会在长期冲压载荷下出现板件变形。模具的卸料结构采用弹性卸料设计，内置的弹性元件可在冲裁完成后及时箍住凸模完成卸料，避免冲压件卡在凸模上影响连续送料，卸料板上对应每个凸模的位置都加工有精准的避让孔，孔位与凸模的配合间隙控制在合理范围内，既可以对凸模起到辅助导向的作用，又能在卸料时均匀施加卸料力，避免薄料冲压时出现工件变形。从安装边界来看，该模具的上下模座预留了标准的模柄安装位与压板固定槽，可适配不同吨位的开式可倾压力机，安装时只需将上模柄与冲床滑块的模柄孔锁紧，下模座通过T型螺栓与冲床工作台面固定即可完成装夹，模座的外形尺寸适配常规中小型冲床的工作台安装尺寸，不需要额外制作过渡安装板。设计过程中，

　　各板件的厚度选取充分考虑了冲压载荷的分布，凹模板选用合金工具钢材质并做淬硬处理，可承受长期冲裁带来的摩擦与冲击，凸模采用台阶式固定结构，安装在凸模固定板内，尾部通过垫板承受冲床的冲击力，避免冲击力直接作用在上模座导致模座凹陷。模具的送料方向沿导柱排布的垂直方向设置，各工位的步距定位可配合自动送料机实现连续送料，工位排布遵循冲裁、成型、落料的工序顺序，前序工位完成工件的轮廓冲裁与预冲孔，中间工位完成必要的折弯或压型工序，最后工位完成成品件的落料，各工位之间的间距经过精准核算，保证送料步距与工位位置完全匹配，不会出现工序错位导致的工件报废。在实际生产应用中，该结构的级进模可适配厚度0.2-2mm的冷轧钢板、不锈钢板、

　　铝合金板等常用五金冲压材料，冲压过程中导柱导套的配合间隙控制在H7/h6精度等级，保证上下模的合模精度在0.02mm以内，可满足IT10-IT12级精度冲压件的加工要求。模具的维护也较为便捷，拆开上下模的连接螺钉即可逐层拆分各板件，对磨损的凸模、凹模镶件进行快速更换，不需要整体拆卸模架，可大幅减少设备停机维护的时间。
