板料折弯成型冲压模具结构设计

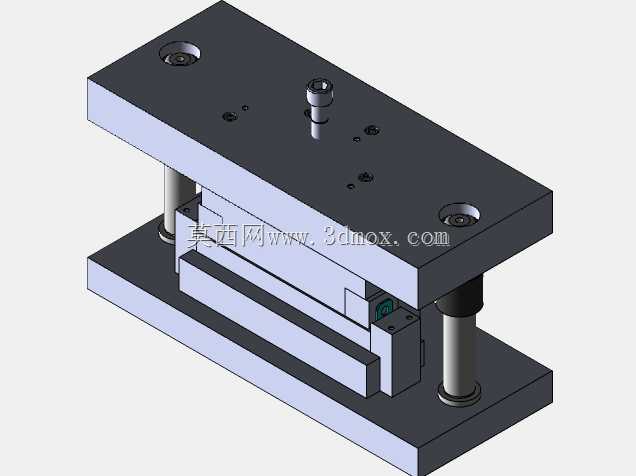

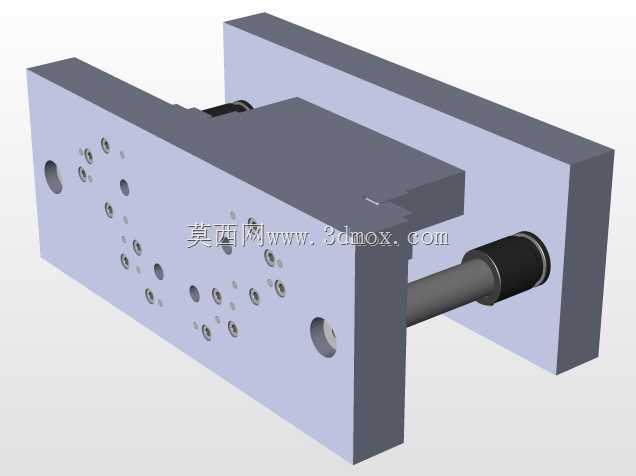

　　这套冷冲压折弯成型模架，主要面向中小尺寸钣金件的折弯工序加工场景，常见于五金冲压车间的批量钣金件生产环节，适配普通开式机械压力机的安装接口，可完成薄钢板、铝合金板等常用钣金材质的90度及特定角度折弯成型作业，替代传统人工折弯的低效加工模式，保障批量生产时折弯角度、成型尺寸的一致性。从结构布局来看，整套模具采用标准后侧导柱模架结构，上下模座通过两侧的导柱导套实现合模导向，导柱与模座采用过盈压装配合，导套内部设置储油槽可留存润滑脂，长期往复合模过程中能持续降低导向副的磨损量，合模时的导向精度可控制在0.02mm以内，避免上下模成型零件发生啃模、错位问题。上模部分通过模柄与压力机滑块连接，模柄与上模座采用H7/m6过渡配合并加装防转销钉，

　　确保滑块往复运动时模柄不会发生周向转动，上模座下方依次固定垫板、凸模固定板，折弯凸模通过压板和内六角螺钉锁紧在固定板上，凸模的成型刃口做了R0.5的圆角过渡处理，避免折弯过程中板料表面出现压痕、拉伤，同时凸模内部设置了弹压卸料结构，合模时弹性元件预先压紧板料，防止板料在折弯过程中发生窜动移位，开模时可将卡在上模的成型工件平稳推出，避免工件随上模上行发生变形。下模部分固定在压力机工作台面，下模座上方安装折弯凹模、定位块以及顶料机构，定位块可根据待加工板料的外形尺寸调整安装位置，确保每一片送入的板料都能精准定位到成型工位，顶料机构采用矩形弹簧提供顶出力，开模时将成型完成的工件从凹模型腔中顶出，方便操作人员取件。

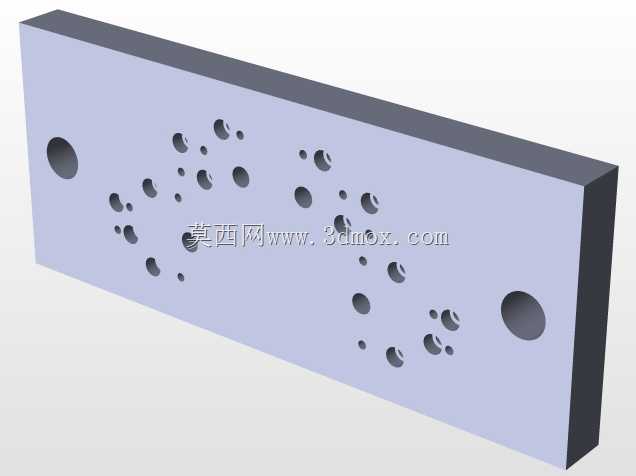

　　整套模具的安装边界充分考虑了普通16吨到25吨开式压力机的工作台尺寸、滑块闭合高度参数，上下模座的安装孔位按照通用压力机的T型槽间距设计，无需额外加工转接板即可直接装夹固定，模架闭合高度适配常规压力机的调节行程，不需要额外加装垫块即可满足合模行程要求。设计过程中重点考量了成型受力的均匀性，凸模与凹模的成型工作面做了等间隙处理，折弯间隙按照板料厚度的1.1倍设置，既保证折弯时板料能顺利流入型腔，又不会因为间隙过大导致折弯角度回弹超差，同时在容易产生应力集中的模座拐角位置做了圆角过渡处理，避免长期受冲击载荷出现模座开裂问题。整套结构没有采用复杂的非标定制零件，大部分模架标准件都可直接从五金配件市场采购替换，

　　后期维护时仅需要更换磨损的凸模、凹模刃口即可，不需要整体报废模架，能有效降低生产现场的模具维护成本，适配中小五金加工厂的批量钣金件折弯生产需求，加工出来的折弯件尺寸一致性好，折弯面平面度可控制在0.1mm/100mm以内，满足普通五金结构件的装配精度要求。
