塔斯马乌卡里比冲压裁切工装结构

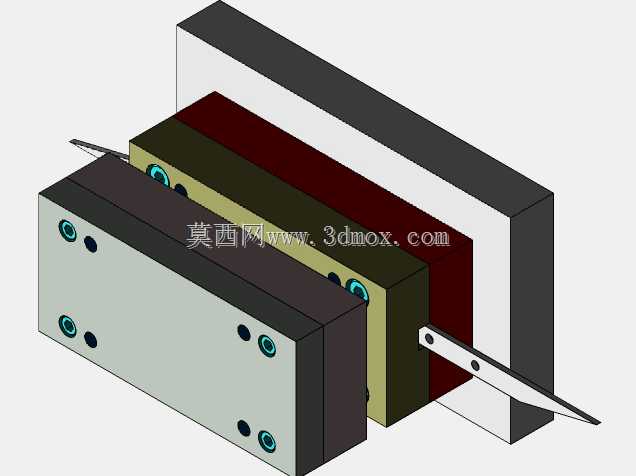

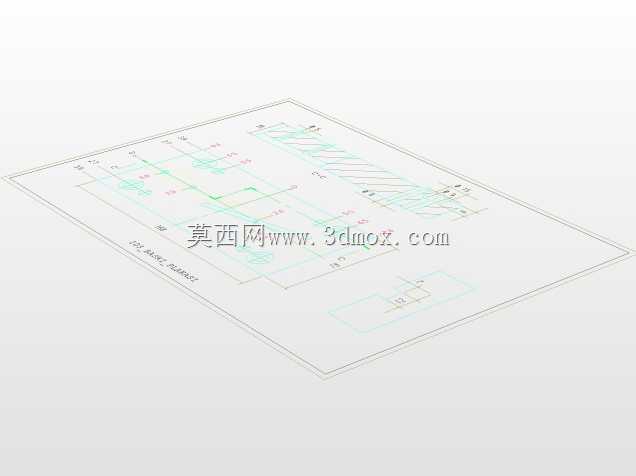

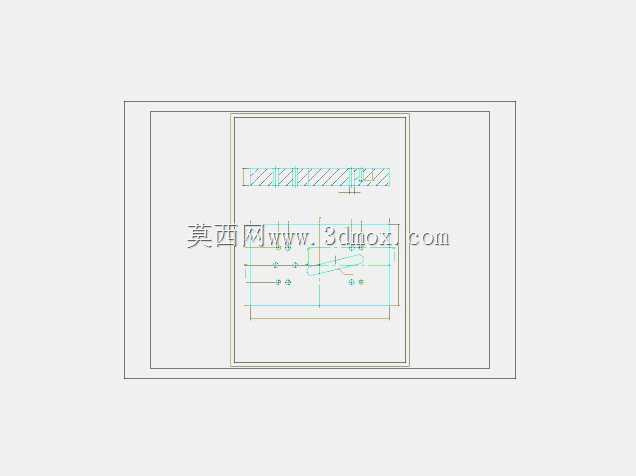

　　这套结构主要面向薄金属带料的连续冲切工序场景，常见于五金冲压车间的小件量产工位，适配0.1-1.2mm厚度的冷轧钢带、铜带等卷料送料线，可直接安装在普通开式压力机的工作台面，配合自动送料机构完成定长裁切、侧边修边的工序动作，无需额外搭建独立机架，安装适配性覆盖多数中小型冲压设备的装模空间。从结构布局来看，整体采用叠层式模架设计，上下模座通过内置导柱实现合模导向，导向副配合间隙控制在0.008mm以内，可承受连续高速冲压下的侧向载荷，避免刃口错位啃模。动模侧设置弹性卸料组件，合模时卸料板先压紧带料表面，防止冲切过程中材料移位产生毛刺，冲切完成后弹性元件推动卸料板复位，将卡滞在凸模上的料带剥离，保障连续送料顺畅。

　　凸模刃口采用镶嵌式安装结构，磨损后可单独拆卸更换，无需整体报废模架，降低长期生产的维护成本，刃口切入深度设计为1.5mm，既保证板料完全切断，又减少刃口无效行程，延长单次刃磨的使用寿命。定模侧设置凹模镶块与废料导出通道，冲切产生的边角废料可通过模座内部的斜槽直接滑入设备下方的废料收集槽，无需人工频繁清理模面，适配连续24小时量产的作业需求。结构侧边延伸的拨料杆组件可配合送料步距动作，在每次开模行程中拨动带料前进设定距离，无需额外配置独立的送料推杆，简化整线的机构配置。安装边界方面，整体模座的长宽尺寸适配400mm行程以内的中小型压力机，闭合高度可通过模座底部的垫铁调整，适配不同装模高度的设备，模座上的安装沉孔采用通用槽型设计，

　　可兼容不同T型槽间距的压力机工作台，无需重新打孔适配。设计过程中优先考虑了冲压工序的受力平衡，所有冲裁力的合力中心与模柄中心重合，避免冲压过程中产生偏载导致设备导轨异常磨损，弹性元件选用矩形截面弹簧，相比普通圆线弹簧可提供更稳定的压料力，在整个压缩行程中压力波动控制在15%以内，保障不同厚度带料的压料可靠性。针对薄料冲切常见的料带翘曲问题，压料板表面设置了密集的微齿压纹，合模时可在料带表面压出浅痕增加摩擦力，防止料带在冲切瞬间产生滑移，裁切后的工件断面粗糙度可达到Ra1.6，满足多数五金小件的断面质量要求，无需后续二次修边工序。模架的导套采用自润滑铜套材质，长期运行无需频繁加注润滑油，减少生产过程中的油污污染，适配对洁净度有一定要求的电子五金件生产场景。
