气密性检测半自动夹具外壳结构设计

这款气密检测用半自动夹具，主要面向零部件气密性检测工序的产线应用场景，解决传统手动封堵检测效率低、封堵一致性差、漏检率高的实际生产痛点。在消费电子零部件、汽车小型压铸件、气动元件壳体等需要做气密性验证的生产环节，这类夹具是检测工位的核心工装载体，直接决定单工位检测节拍与检测结果的可靠性。

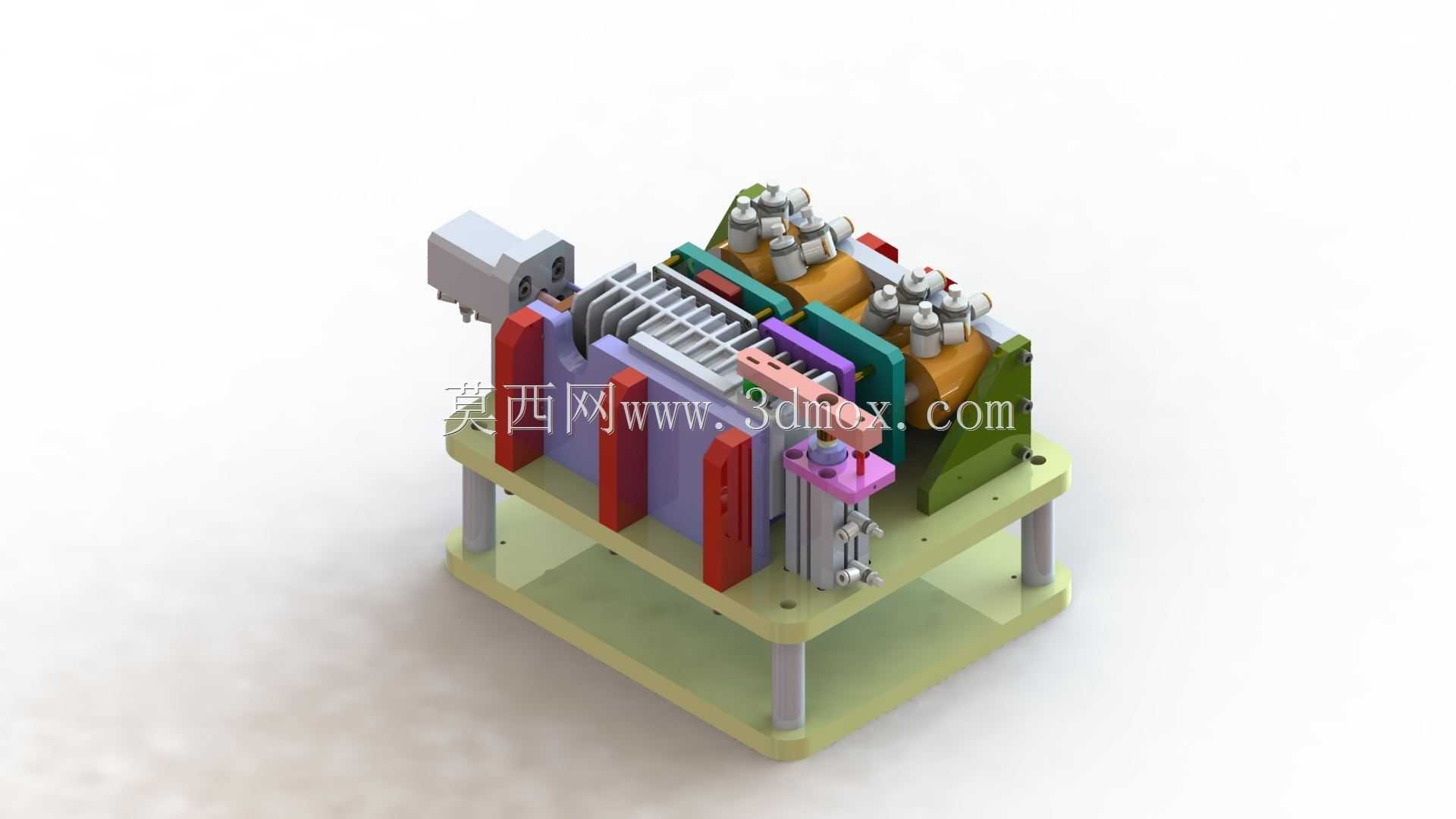

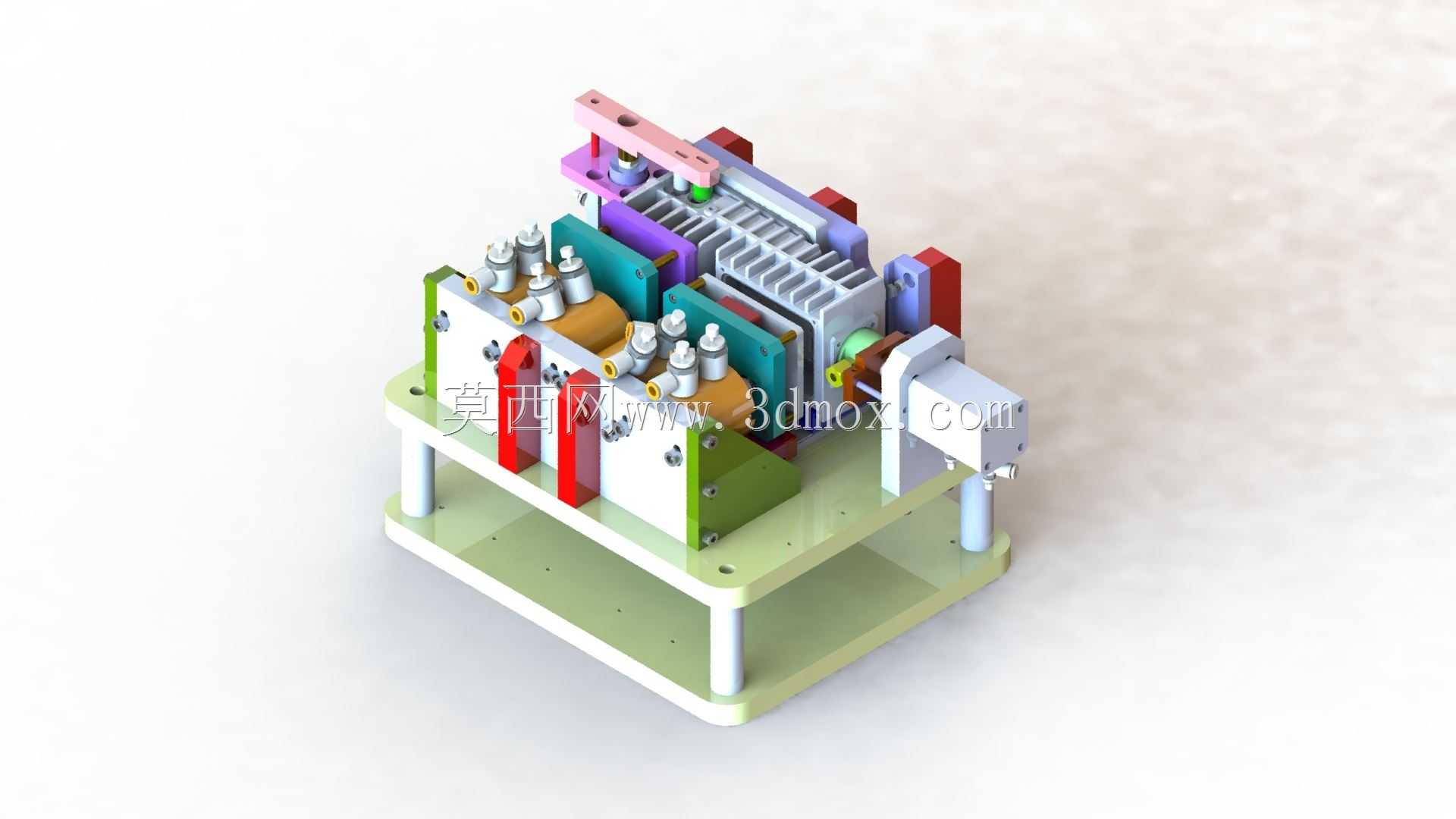

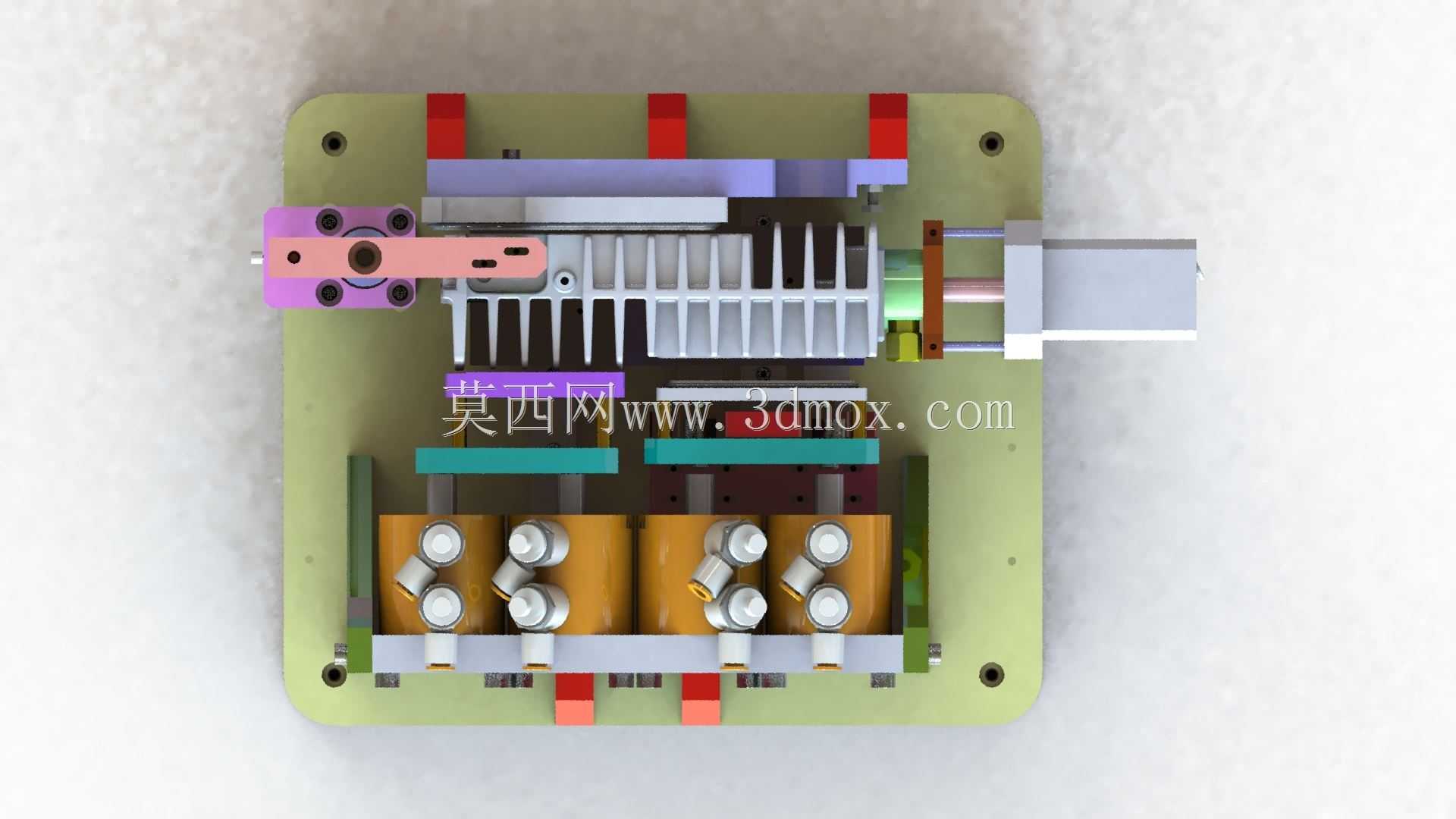

从功能实现逻辑来看，该夹具采用分层堆叠式布局，下层为安装基准底板，通过四根等高支撑立柱承载上层的夹具安装基板，所有封堵执行元件、定位块、导向组件均集成在基板上，整体安装边界可适配常规台式气密检测设备的工作台面安装孔位，不需要额外改造现有检测台架即可完成换装。夹具针对待检测工件的所有开孔位置，匹配了对应的侧向封堵与端面封堵组件，部分封堵头集成了通气接口，可直接对接气密检测仪的气路输出端，不需要额外外接管路走线，减少气路弯折带来的气压损耗。

设计过程中优先考虑了操作便捷性与节拍优化，采用半自动压合逻辑，操作人员仅需将待检测工件放置在定位槽内，触发启动开关后，各方向的封堵气缸会按预设顺序动作，先完成工件的侧向定位压紧，再推进各封堵头完成所有开孔的密封，整个封堵动作完成后自动触发气密检测程序，检测完成后封堵组件自动退回，操作人员可直接取走工件完成上下料循环。相比传统手动拧堵头的检测方式，这套结构将单工件检测循环从原先的1分钟压缩到10秒级别，大幅提升单工位产出效率，同时气缸驱动的封堵力一致性稳定，可避免手动封堵力度不均导致的密封失效、误判泄漏的问题。

结构细节上，不同功能的组件采用差异化的颜色做区分，方便现场运维人员快速识别易损封堵头的位置，减少日常维护的排查时间；导向部位均加装了自润滑导套，降低长时间往复动作的磨损量，延长夹具的整体使用寿命；所有气路走线均内置在夹具安装板的走线槽内，避免外露管路被工件剐蹭导致的气路故障，整体结构紧凑，操作工位无突出的尖锐结构，符合产线工装的安全设计要求。定位块采用可更换式设计，针对同系列不同尺寸的待检测工件，仅需更换对应定位块与封堵头即可快速切换生产型号，降低多品种小批量生产场景下的工装投入成本。
