蒸汽引擎用一体式曲轴轴承座结构设计

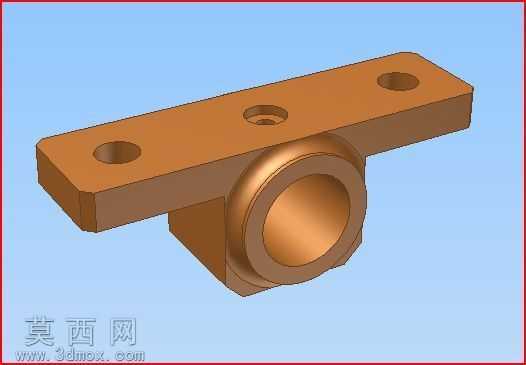

本作品为蒸汽引擎配套的曲轴轴承支撑部件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证零件的装配适配性与结构强度，先以基准面定位确定安装法兰与轴承孔的同轴度基准，再通过拉伸、凸台、切除等基础特征逐步搭建整体轮廓。模型整体采用一体式铸铜材质预设，渲染阶段赋予哑光铜质金属材质，调整环境光反射参数还原铸铜件的温润金属质感，同时对安装孔、轴承内孔的边缘做微小倒角处理，既符合实际机加工的工艺特征，也避免渲染时出现锐利边缘的失真效果。结构设计上，上部为长条形安装法兰，开设两个对称的通孔用于部件整体的螺栓固定，法兰中部开设定位沉孔用于装配时的位置校准，下部为带方形定位基座的轴承容纳腔，轴承内孔与上部法兰平面保持严格的垂直公差要求，方形基座可嵌入安装位的卡槽内，避免轴承工作时受曲轴径向力发生周向转动。设计思路围绕蒸汽引擎的工作工况展开，考虑到蒸汽引擎运行时存在持续的往复振动与径向载荷，一体式结构可避免分体式装配带来的连接松动风险，加厚的轴承腔外壁可提升径向承载能力，安装法兰的长度经过反复调整，保证固定螺栓的受力分布均匀，同时预留足够的装配操作空间，所有孔位的尺寸、位置公差均参考通用机械五金配件的加工标准设定，既满足实际生产的加工可行性，也保证与同规格曲轴、安装基座的互换适配性，建模过程中对所有特征做全参数关联，后续可根据不同排量的蒸汽引擎需求，快速调整轴承孔径、法兰安装孔距等核心尺寸，无需重新搭建模型即可衍生出适配不同机型的变体版本。
