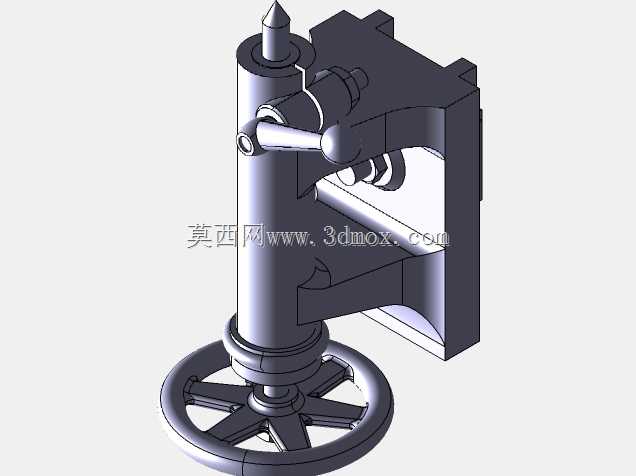

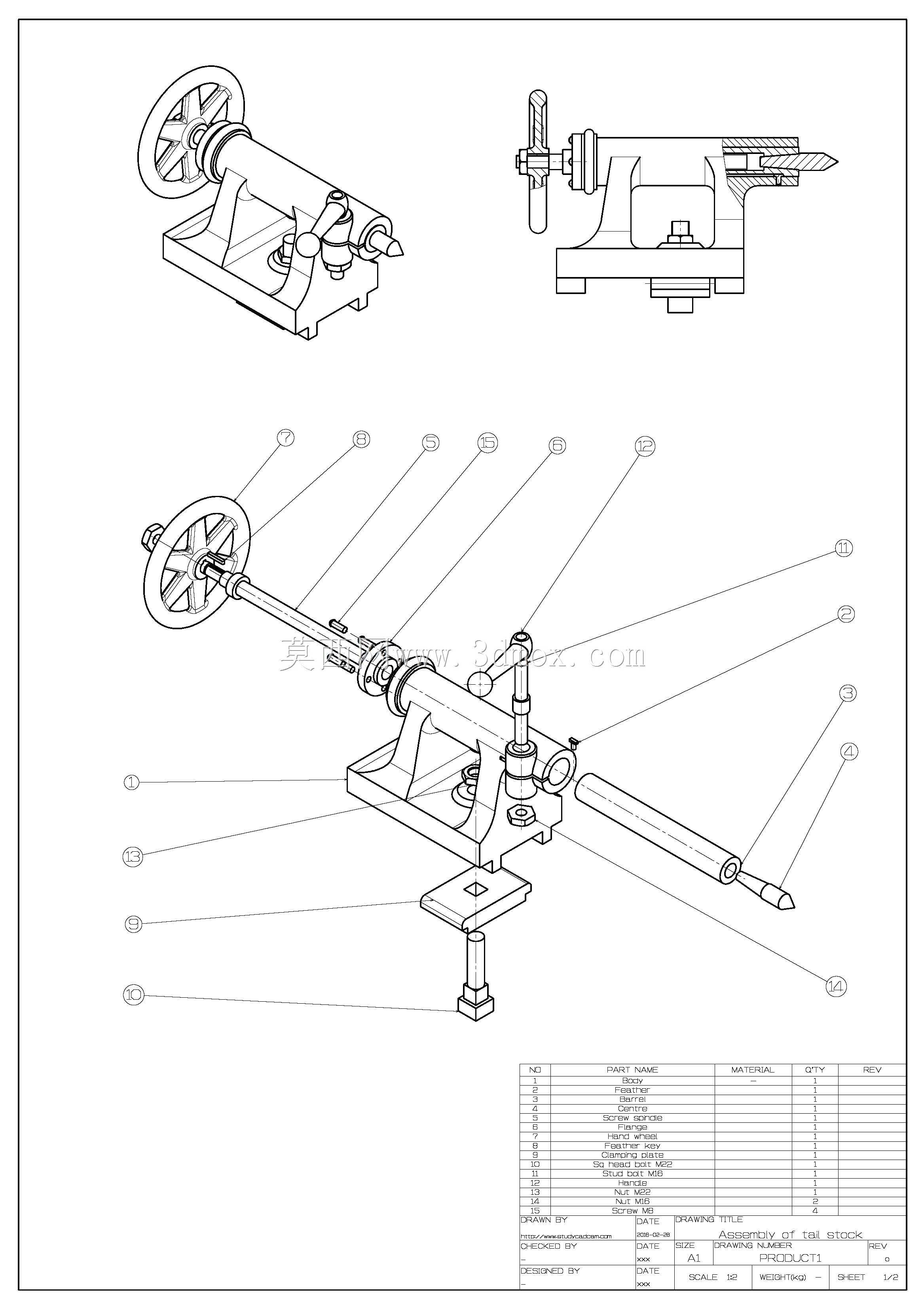

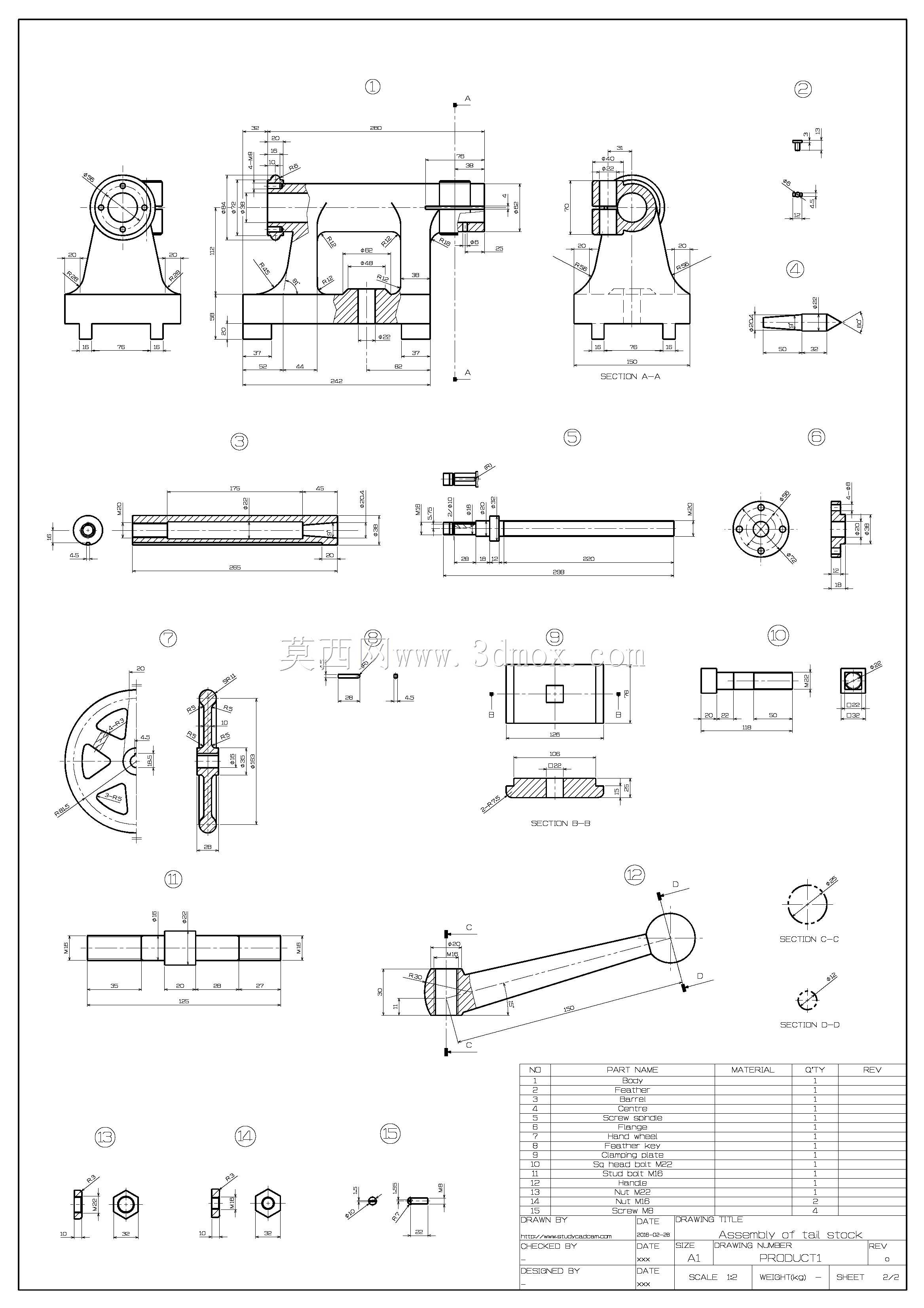

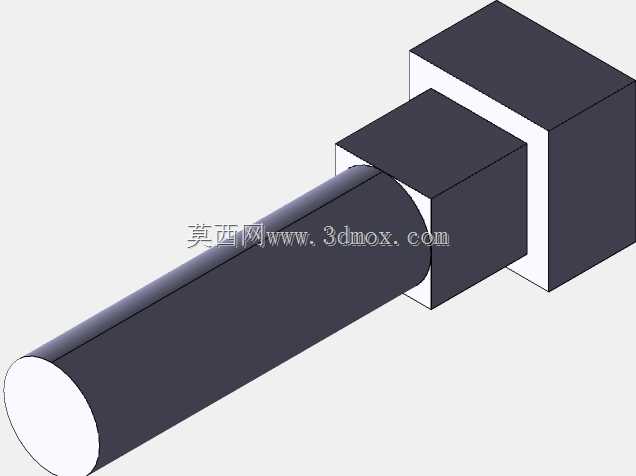

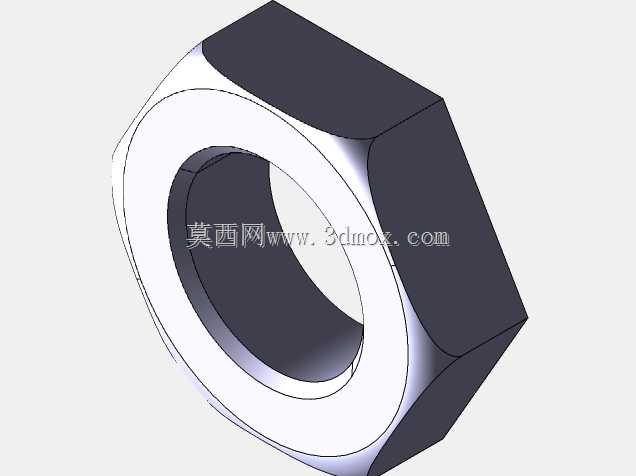

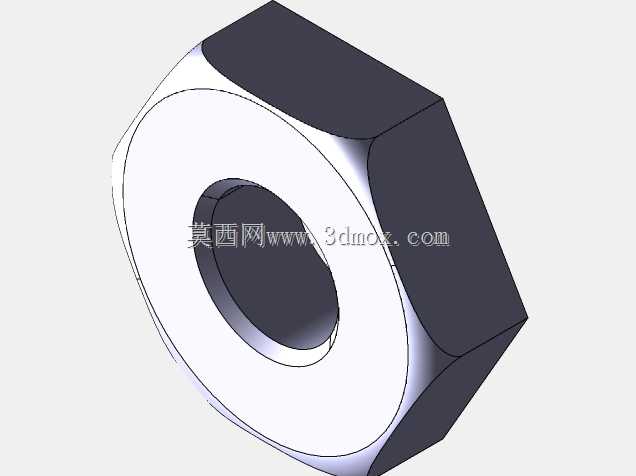

车床尾座进给锁紧机构三维结构

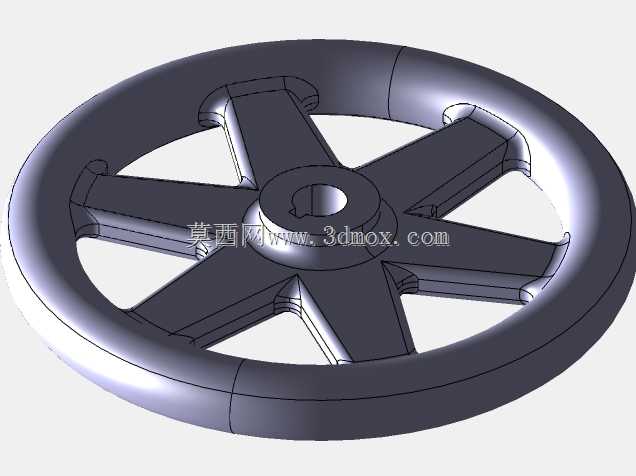

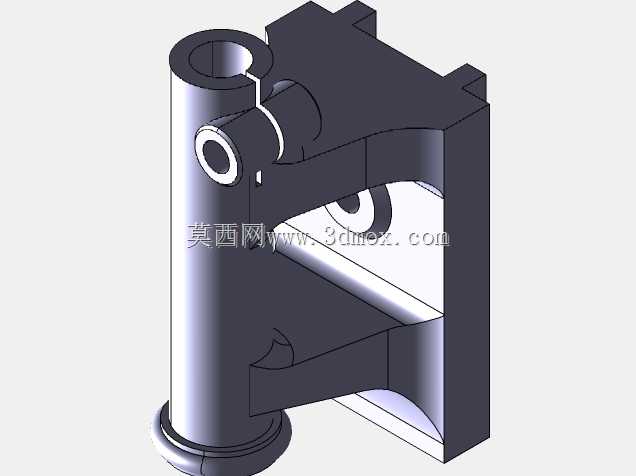

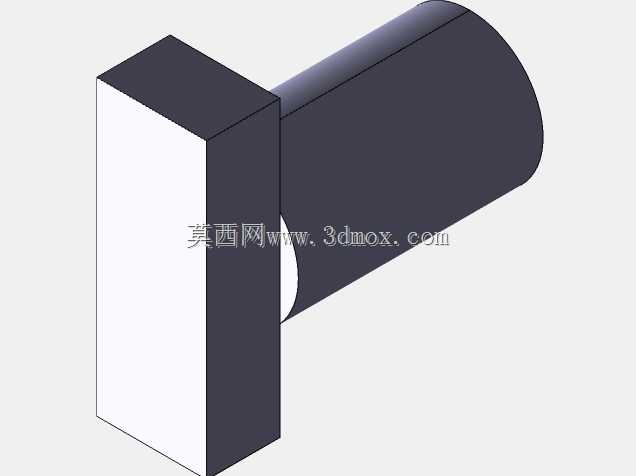

该结构为车床配套的尾端支撑执行部件，主要应用于普通卧式车床、小型仪表车床的轴类、套类零件装夹加工场景，承担工件回转加工时的轴向顶紧支撑作用，也可搭配钻夹头、铰刀等辅具完成工件端面的孔加工工序。整套机构以铸铁材质的底座为安装基体，底座底面设置与车床床身导轨匹配的导向定位面，可沿床身轴向滑移调整工位，调整到位后通过底部的压板锁紧结构完成位置固定，安装时需保证底座导向面与床身导轨的贴合间隙控制在0.02mm以内，避免加工过程中出现支撑偏移。核心传动部分采用梯形丝杠副实现轴向进给，手轮与丝杠输入端直连，转动手轮即可带动套筒沿底座内孔做轴向伸缩运动，梯形丝杠具备自锁特性，进给到位后可在无额外锁紧的情况下保持套筒位置，避免加工受轴向切削力时出现回退。套筒前端采用莫氏锥孔设计，可适配标准莫氏顶尖、钻夹头等工装，锥孔的同轴度公差控制在0.01mm以内，保证顶尖安装后与车床主轴的回转轴线重合，减少工件装夹的同轴度误差。机构上设置有独立的套筒锁紧手柄，当套筒进给至目标位置后，扳动锁紧手柄可通过内部的偏心压块将套筒抱紧，进一步提升大切削量加工时的结构刚性，避免套筒受切削振动出现窜动。整套结构的外形尺寸适配常规小型车床的床身安装边界，底座宽度、导轨跨距均与对应型号车床的床身参数匹配，安装时无需额外改造床身结构，可直接替换同规格的原有尾座部件。设计过程中针对丝杠与套筒的连接间隙做了消隙结构处理，通过调整端盖的压紧量可补偿丝杠螺母副的长期磨损间隙，延长部件的使用寿命，同时所有润滑点均设置外露的注油孔，日常维护时可直接加注润滑油，无需拆解主体结构。手轮的轮缘做了滚花处理，操作时摩擦力充足，进给手感清晰，操作人员可通过手轮的转动阻尼感知进给量的变化，适配小进给量的精密加工场景。底座上的刻度标记可直观显示套筒的伸出长度，方便操作人员快速调整顶紧行程，减少反复测量的辅助时间。
