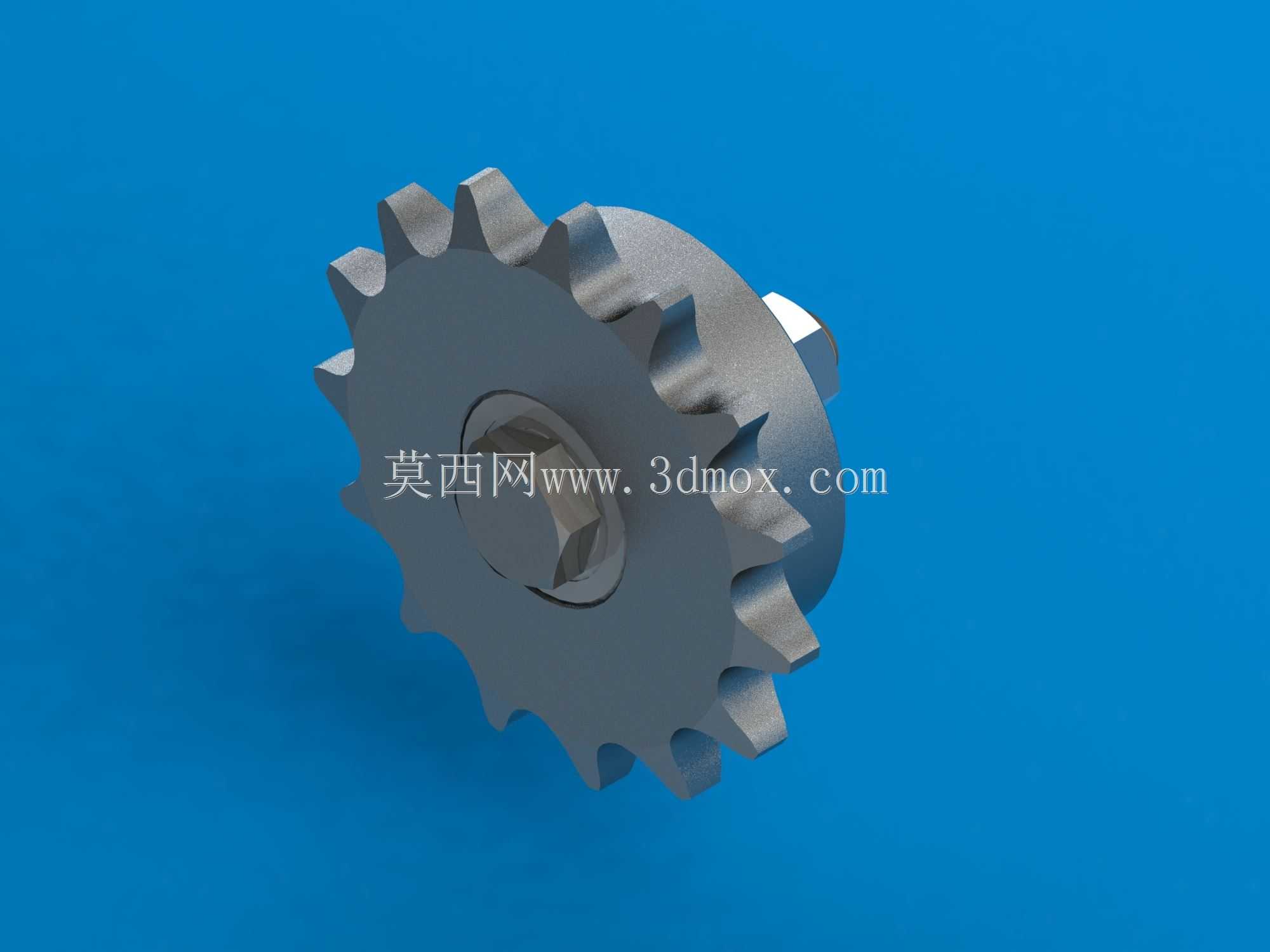

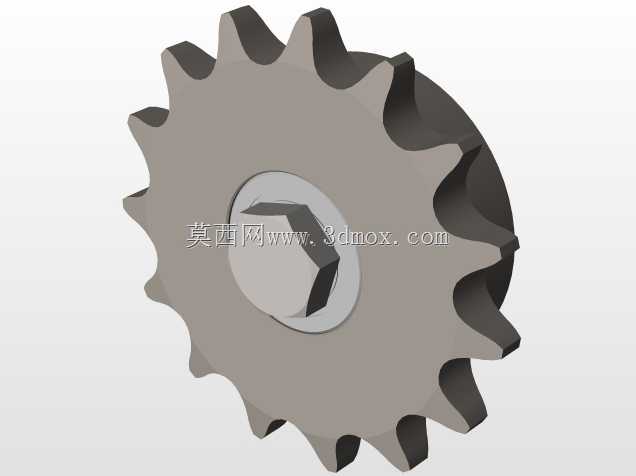

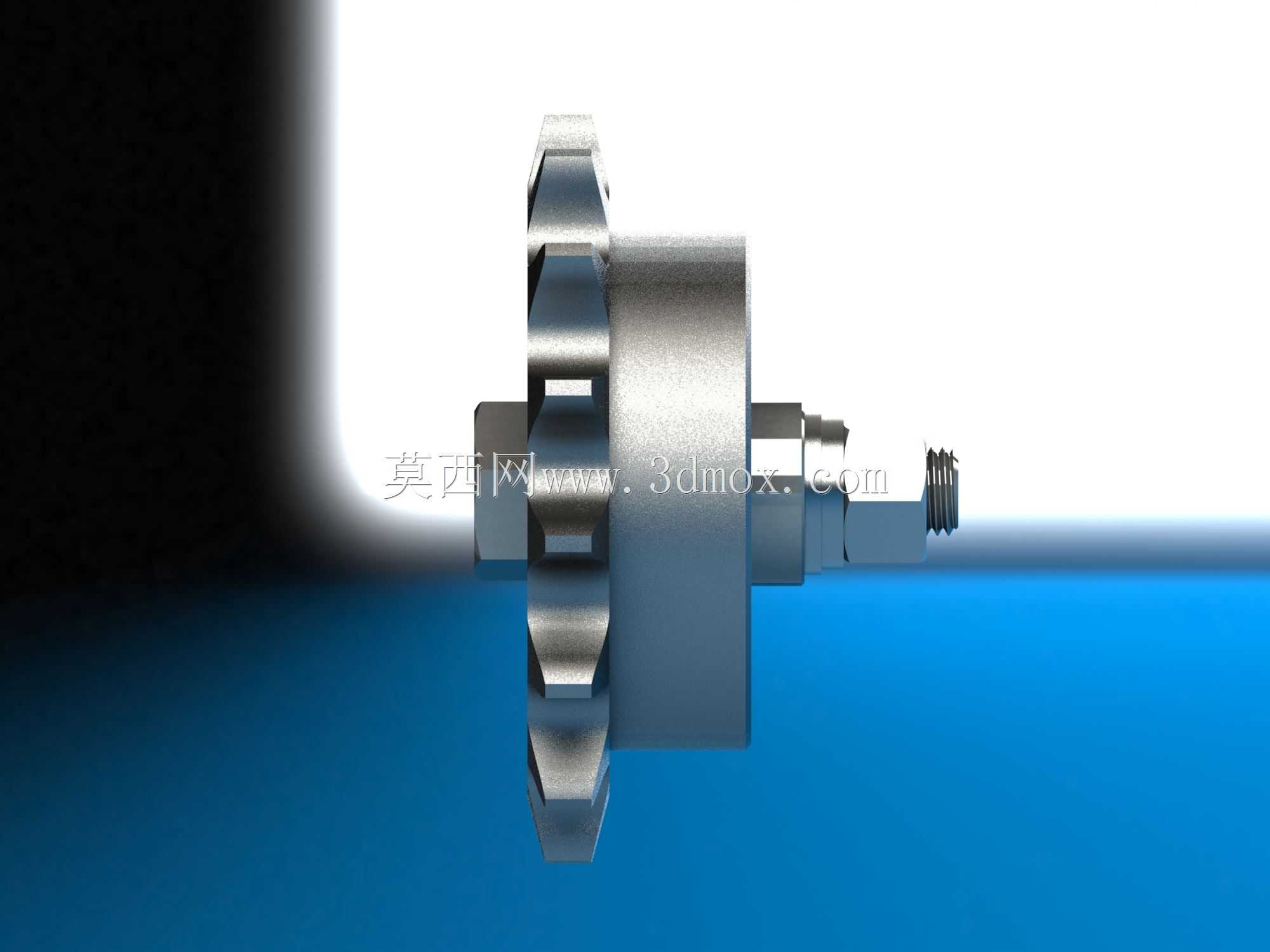

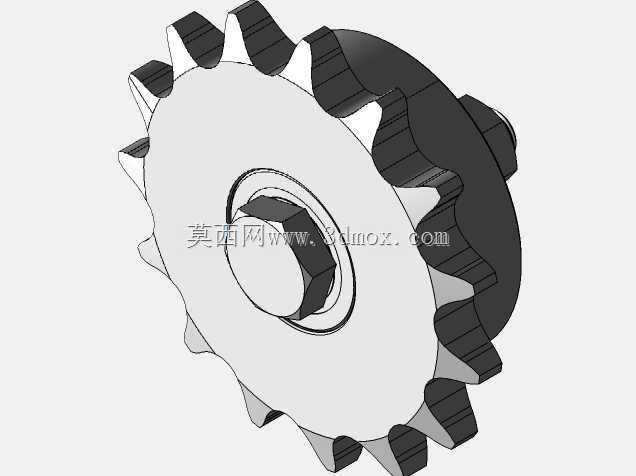

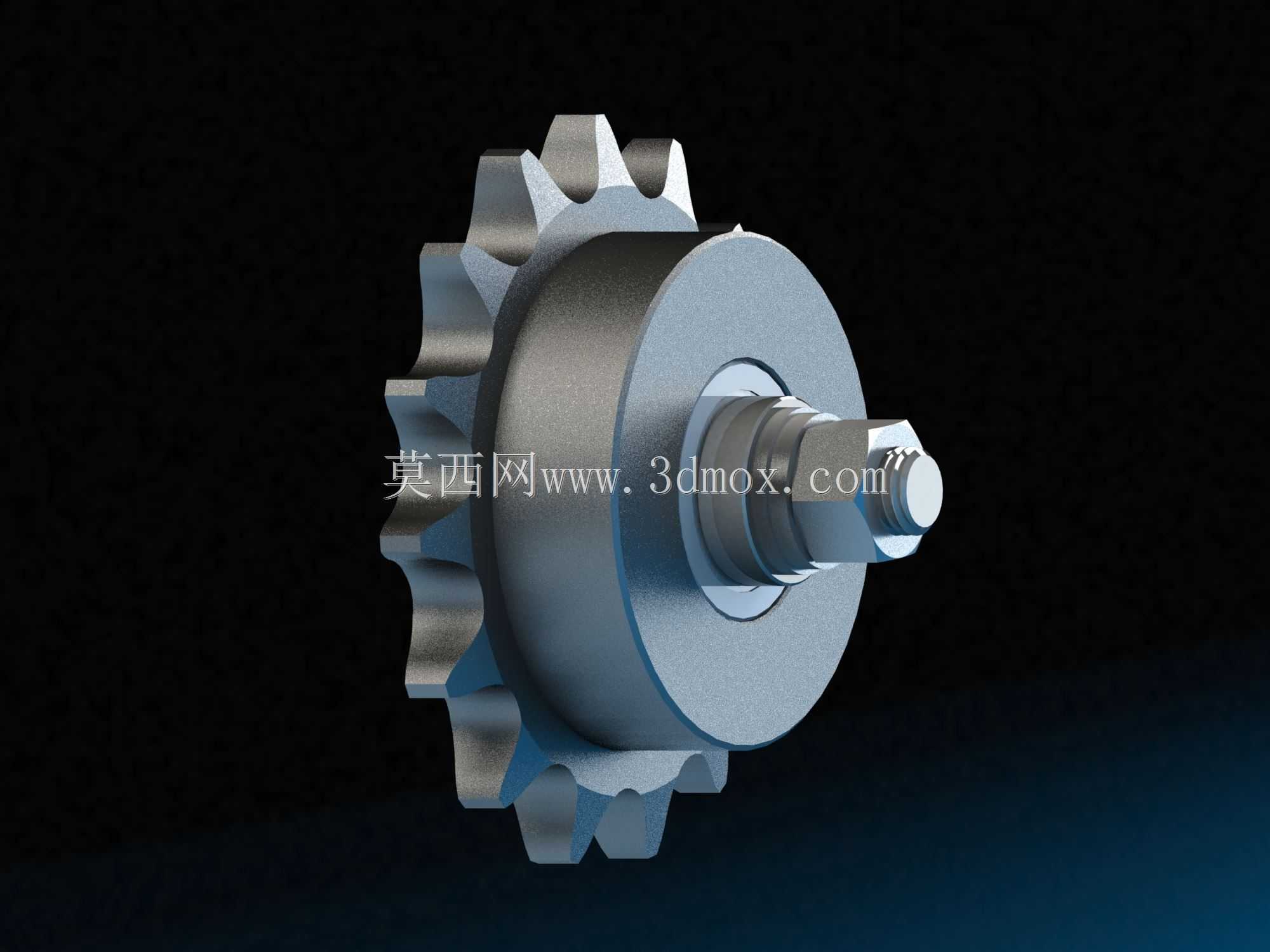

带轴承组的RS80-T15链轮传动组件

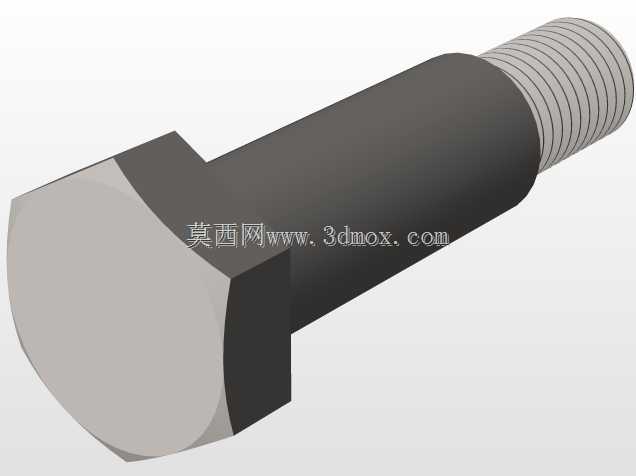

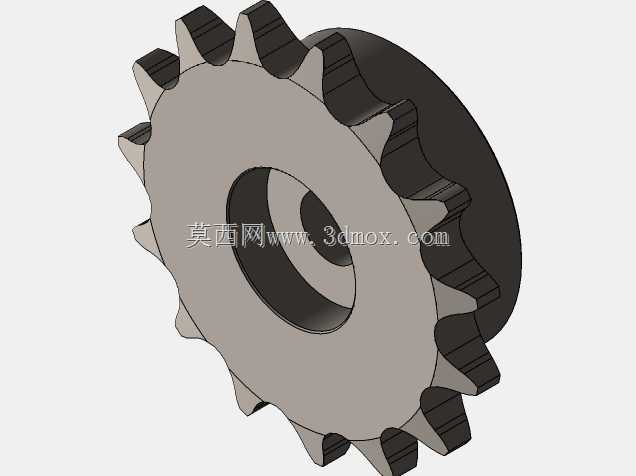

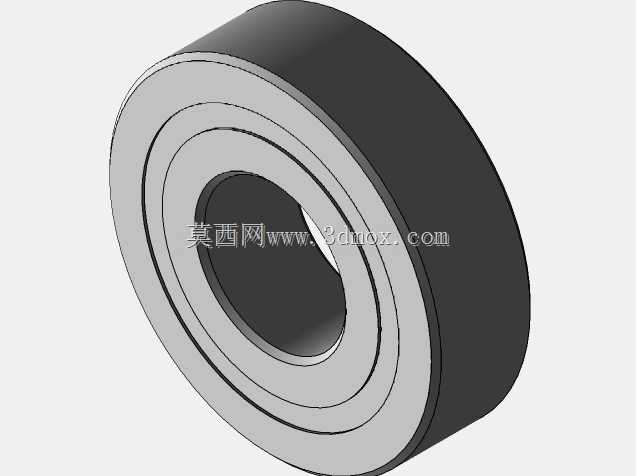

在各类工业链传动场景中，链轮与轴承的集成组件是保障动力稳定传递的核心部件，这款RS80规格15齿的带轴承组链轮，常应用于输送线、农业机械、轻工自动化设备的动力传输环节，适配单排80号滚子链条，承担着将转轴回转动力通过链啮合传递至从动端的作用，相比开式安装的分体链轮轴承结构，集成式组件能大幅降低现场装配的同轴度误差，减少运维阶段的轴承偏磨、链轮跳齿问题。从结构设计逻辑来看，该组件将链轮本体、深沟球轴承、定位轴段、锁紧螺纹段整合为一体式装配单元，链轮齿形采用标准三圆弧一直线齿廓加工，能保证与RS80链条滚子啮合时的接触应力均匀分布，降低传动过程中的冲击与噪音；内置的6204ZZ轴承为双面铁封结构，可阻挡工况中的粉尘、碎屑进入轴承滚道，适配多尘、无持续外部润滑的常规工业场景，轴承内圈与轴段采用过盈配合定位，外圈与链轮轮毂孔配合，两端通过轴肩与锁紧结构实现轴向固定，避免运转过程中出现轴向窜动。安装边界方面，该组件适配的轴径匹配6204轴承内孔尺寸，链轮节圆直径符合RS80链条15齿的标准参数，轮毂的轴向长度预留了足够的轴承安装位与锁紧螺母操作空间，安装时仅需将组件穿入对应机架的安装孔位，通过轴端螺纹段锁紧即可完成装配，无需现场调整链轮与轴承的相对位置，能有效缩短设备装配的工时。实际应用中，这类集成链轮组件可直接替换同规格的分体安装链轮，尤其适合对装配空间紧凑、装配精度要求较高的设备改造场景，比如中小型皮带输送机的驱动端、包装机械的进给传动位、农机的动力输出部位，运转时能承受中等载荷下的连续传动，轴承自带的密封结构可延长维护周期，减少日常加注润滑脂的频次；齿部的加工精度保证了链条啮合时的顺滑度，避免因齿形偏差导致的链条爬齿、提前磨损问题，轴端的螺纹结构可配合止动垫圈、锁紧螺母实现可靠的轴向锁止，即便在正反转频繁切换的传动工况下，也不会出现组件松脱移位的情况。设计阶段充分考虑了通用互换性，所有配合尺寸均符合链传动与滚动轴承的相关标准，设计人员在进行设备选型时，可直接根据传递功率、转速、链条规格匹配该组件，无需重新绘制链轮与轴承的配合细节，能大幅缩短三维建模与工程出图的周期，装配时也无需额外加工轴承隔套、定位挡圈等附属零件，降低了整机的零件种类与采购管理成本。
