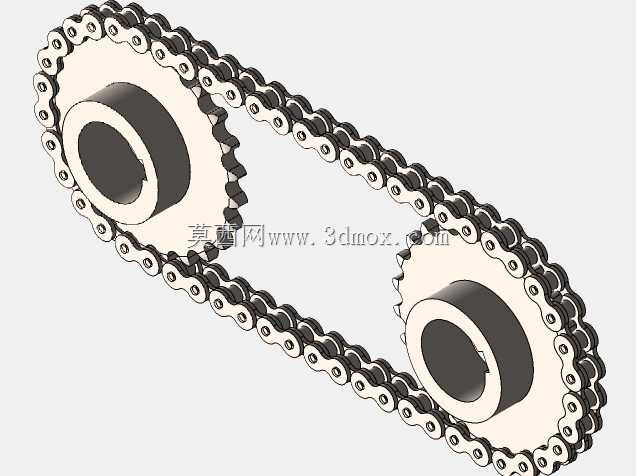

双链轮滚子链传动结构三维设计

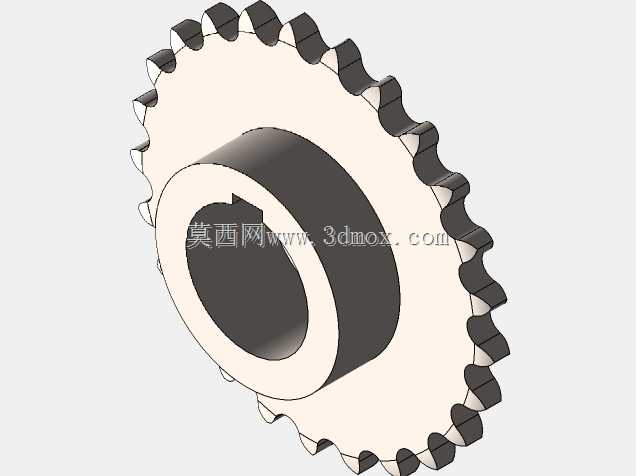

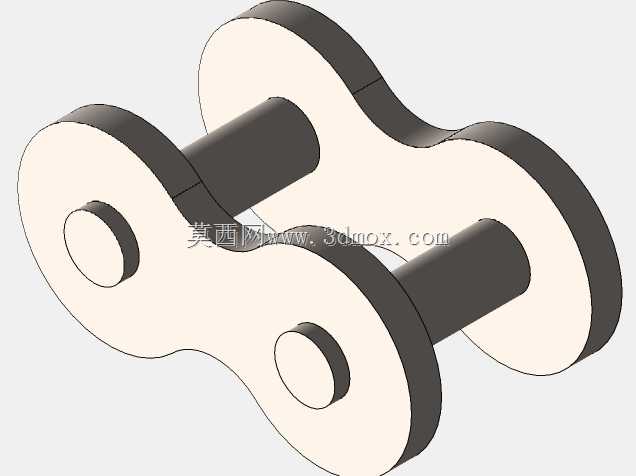

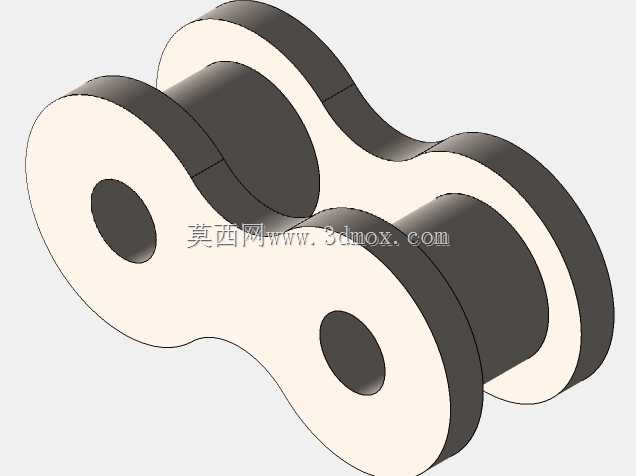

这套链传动结构在常规输送设备、小型动力传输工位中应用十分广泛，区别于带传动的打滑丢转问题，滚子链与链轮的啮合传动能保证精准的平均传动比，适合在低速重载、环境存在少量粉尘油污的车间工况下使用，比如装配线的工件移送、小型农机的动力传递、输送辊道的分组驱动都能见到这类结构的身影。从实际使用场景来看，这套双链轮布局的链传动，适合两轴中心距处于适中范围的动力传输场景，既不会因为中心距过小导致链条包角不足加剧磨损，也不会因为中心距过大出现链条松边垂度过大引发的跳齿、抖动问题。设计过程中优先匹配了链轮的齿形参数，采用标准三圆弧一直线齿槽轮廓，保证链节能平稳啮入啮出，减少啮合冲击，同时链轮轮毂部分做了适配常用轴径的通孔设计，预留了键槽安装位置，现场装配时可以直接通过平键实现周向固定，配合轴端挡圈就能完成轴向定位，不需要额外加工复杂的定位结构。两个链轮的齿数做了差异化匹配，既可以根据实际传动比需求调整转速输出，也能规避链条链节与链轮齿的周期性重复啮合，延长整套传动副的使用寿命。链条采用标准滚子链结构，内外链板通过销轴、套筒实现铰接，滚子在啮合时可以自由转动，有效降低链轮齿面的磨损，设计时已经预留了链条张紧的调整余量，实际安装时可以通过调整其中一个链轮的中心距位置，实现链条初张力的调整，避免运行过程中出现松边抖动。从安装边界来看，整套结构的外轮廓尺寸适配常规设备的安装空间，链轮的径向尺寸没有超出常规传动舱的预留范围，链条运行轨迹的周边预留了足够的安全间隙，不会和周边的机架、护板产生运动干涉。日常维护时只需要定期在链条铰接位置加注润滑脂，就能有效降低铰接副的磨损，整套结构没有复杂的异形零件，所有部件都采用通用标准件规格，备件采购替换十分方便，不需要单独定制特殊加工件，能有效降低设备的后期运维成本。在建模过程中，每一个链节的铰接关系都做了对应的运动约束，可以直接导入运动仿真模块，模拟不同转速下的链条运行状态，验证传动过程中是否存在卡滞、干涉问题，也能直观看到链条松边的垂度变化，为后续的张紧机构设计提供参考依据。
