4040角部带孔T型槽挤压铝型材结构

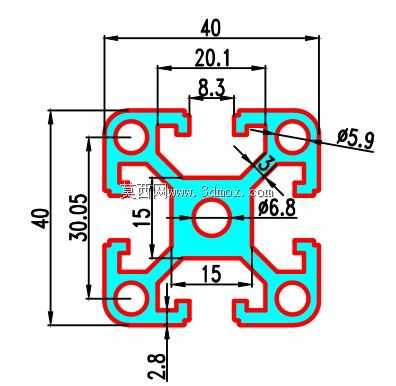

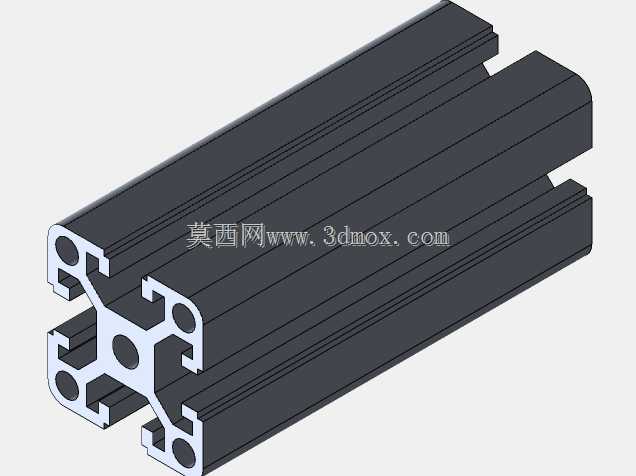

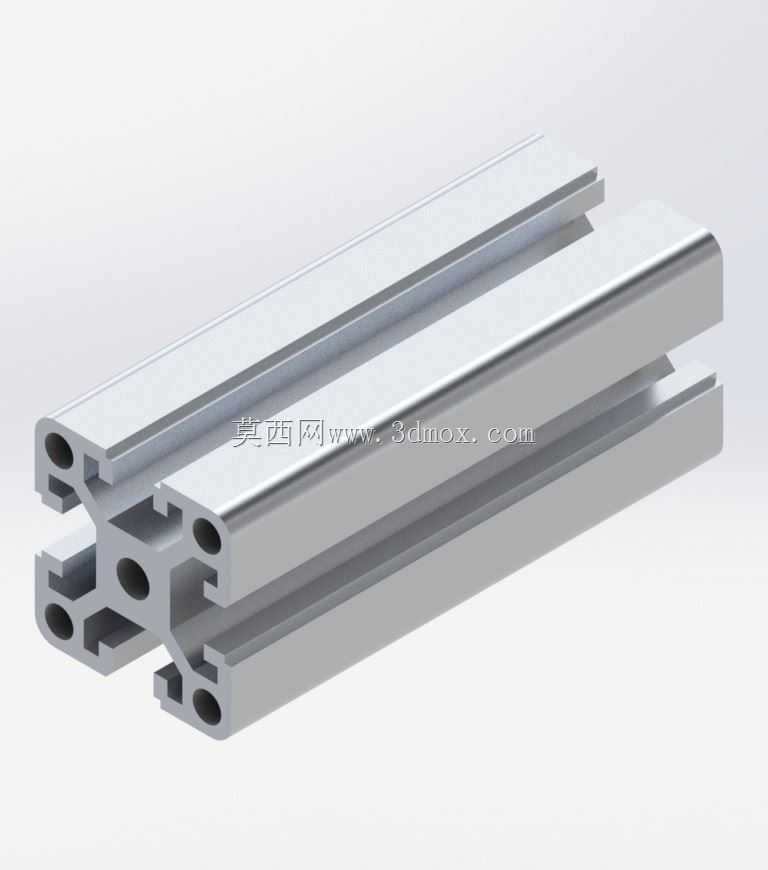

在非标自动化设备框架搭建、生产线防护围栏组装、检测设备台架搭建的场景里，这类40系列T型槽挤压铝型材是应用频次极高的基础构件，相比传统方管焊接框架，它无需焊接作业，所有连接均通过配套螺栓、角件在T型槽内完成锁紧，后期改造、拆装调整的灵活度远高于焊接结构，能大幅缩短设备台架的搭建周期，也不会产生焊接变形、焊疤打磨等后续处理工序。这款型材的截面外轮廓为40mm×40mm的正方形，属于欧标40系列铝型材里的特殊开孔款，常规4040型材的角部为封闭圆弧结构，这款在型材的四个角部位置加工有贯通的安装孔，在做框架拼接时，角部位置可以直接穿入螺栓完成相邻型材的垂直连接，不需要额外加装外置角件，能让框架的拼接外角更整洁，没有突出的连接配件，在做设备外罩、洁净区防护栏这类对外形平整度有要求的场景里，这种角部带孔的结构能省去后期遮挡连接配件的工序。从截面结构来看，型材的壁厚为3mm，拐角位置的壁厚做了加厚处理达到2.8mm，相比同系列轻型薄壁型材，它的抗扭、抗弯负载能力更强，适合搭建有一定承重要求的中型设备台架，比如承载100kg以内的检测仪器、小型输送线的支撑框架，都能满足长期使用的结构强度要求，不会出现型材弯曲变形的问题。型材四个侧面均开有标准宽度的T型滑槽，槽口尺寸适配通用的T型螺栓、弹片螺母，不管是在型材任意位置安装钣金护板、走线槽、传感器安装支架、操作面板组件，都可以通过槽内的紧固件随意调整安装位置，不需要在型材上额外钻孔攻丝，调整布局时只需要松开螺栓就能滑动配件到目标位置，对于需要频繁调整工位布局的生产线台架来说，这种设计能极大降低后期改造成本。建模时完全按照挤压成型的实际工艺做了结构还原，所有的内腔加强筋、T型槽的倒角、角部安装孔的位置都和实际量产型材的截面参数一致，在做设备整体装配时，可以直接调用这个模型完成框架搭建，模拟安装配件时不会出现槽位错位、安装孔位不匹配的问题，能直接导出型材的下料长度、孔位加工尺寸给生产车间做切割、预钻孔加工，减少现场安装时的配做工作量。需要注意的是，这款型材的角部安装孔是沿型材长度方向贯通的，在做长跨度框架搭建时，拼接位置要注意孔位的对齐，穿入的内六角螺栓长度要匹配型材的连接深度，避免螺栓过长突出型材端面影响后续护板安装，另外T型槽的槽口在挤压成型后会有轻微的脱模圆角，安装弹片螺母时要顺着槽口滑入，不要硬敲避免损伤槽口边缘影响后续紧固件的锁紧力。
