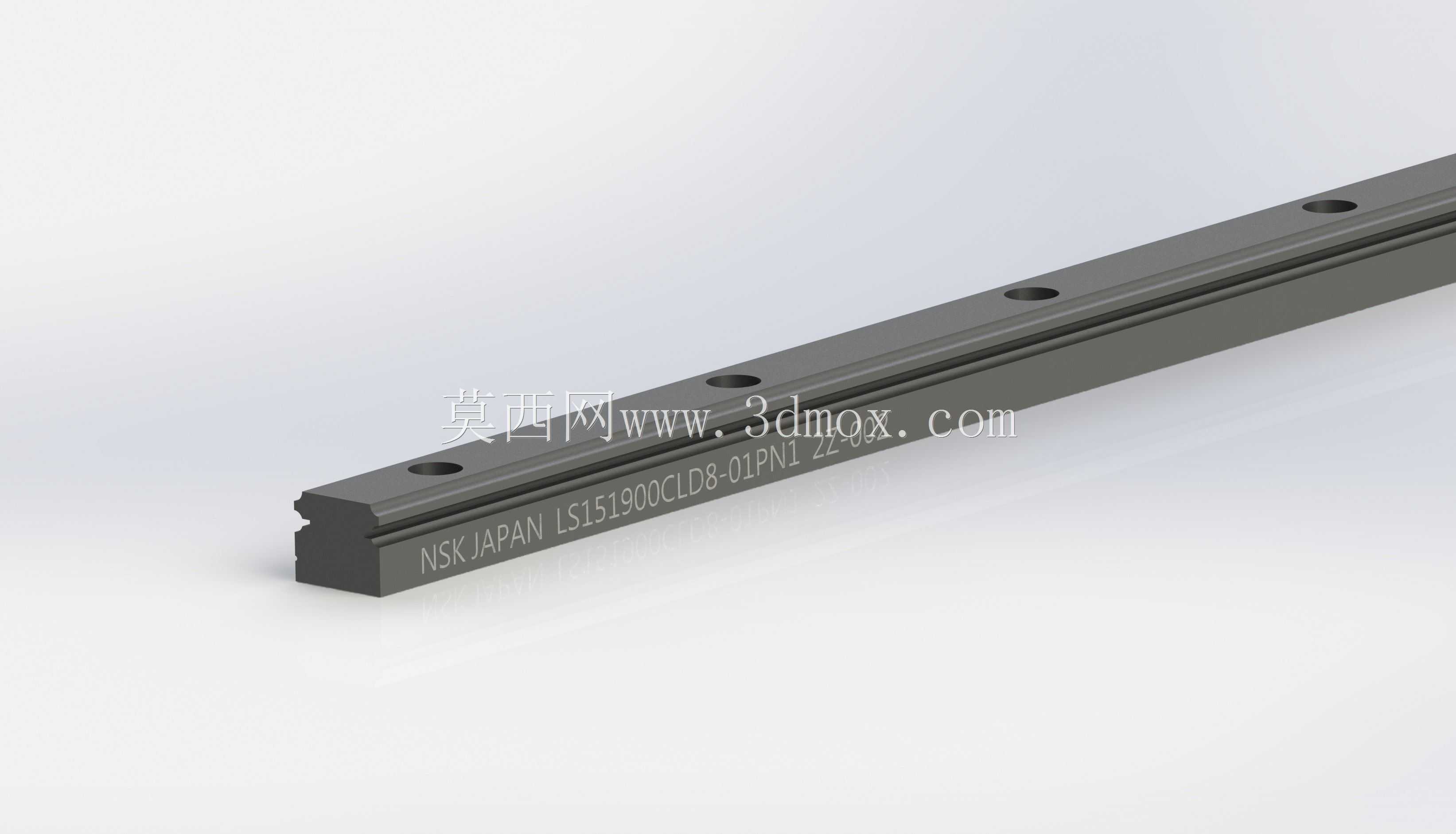

NSK15mm宽LS系列线性滑轨结构建模

　　在非标自动化设备、精密检测仪器、半导体加工装备的直线运动模组搭建环节，线性滑轨的选型与建模精度直接决定整套运动机构的运行平稳性与重复定位精度，这款15mm宽度规格的LS系列线性滑轨，是轻载高精度直线传动场景下的常用选型，日常做三维布局时需要精准还原其安装边界与配合特征，才能避免后续加工装配出现干涉问题。

　　从实际设备应用场景来看，这类窄幅线性滑轨常被用在桌面型点胶机的Z轴升降滑台、视觉检测设备的镜头微调模组、小型3C产品组装工位的短行程移位机构上，相比宽幅重载导轨，15mm轨宽的产品占用安装空间更小，适配安装空间局促、负载不大但对运动顺滑度要求高的工位，能在有限的设备内部空间里完成无间隙直线运动导向，限制运动副除进给方向外的其余五个自由度，保证运动部件沿着设定轨迹做精准往复动作。

　　建模过程中首先要明确滑轨的功能特性，这类滚动接触式线性滑轨，通过滑块内部的滚珠循环结构，将传统滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使是低速微动进给场景下也不会出现爬行现象，能保证0.02mm级别的重复定位精度。建模时需要还原导轨本体的安装孔位间距、孔位沉头深度、导轨截面的滚道圆弧轮廓，这些特征直接关系到后续安装时的螺钉选型、配合公差设定，比如导轨上的安装沉孔需要匹配M3内六角螺钉的头部尺寸，沉孔深度要保证螺钉锁紧后头部不高出导轨上表面，避免滑块运动时发生刮碰。

　　设计思路上，这类标准件建模不需要做过度的细节冗余，但关键配合尺寸必须严格按照实物测绘参数还原：导轨的总长度可根据实际行程需求做参数化调整，但截面轮廓、安装孔的孔距基准必须保持统一，滑块与导轨的配合间隙要按照实际预压等级留设合理的建模间隙，避免装配约束时出现过约束报错。同时要注意导轨两端的倒角特征，实际装配时倒角能起到导向作用，方便滑块顺利套装到导轨上，建模时不能忽略这个小特征，否则后续做装配工艺模拟时会出现装配路径干涉的误判。

　　从安装边界来看，15mm轨宽的滑轨安装基准面需要做0.01mm以内的平面度要求，建模时要标注清楚导轨侧基准面与安装台侧定位面的贴合要求，滑块的安装孔位布局要适配常见的小型滑台连接板尺寸，滑块端面的油嘴位置要预留足够的润滑维护空间，避免安装后油嘴被周边结构件遮挡，无法定期加注润滑脂。日常做设备布局时，这类滑轨的平行度公差需要控制在每米0.02mm以内，建模时可以通过基准轴配合、参考面约束的方式提前模拟安装公差带，提前排查两根导轨平行布置时的间距偏差问题，避免实际组装时出现滑块卡滞、运行阻力过大的问题。

　　另外要注意，这类线性滑轨的滑块密封结构在建模时可以做简化处理，但要还原密封端盖的外形轮廓，保证滑块运动到行程端点时，端盖不会和周边的限位缓冲块发生碰撞，行程限位块的安装位置要结合滑块总长、端盖突出尺寸来设定，预留3-5mm的缓冲行程，防止硬限位撞击损坏导轨滚道。在做运动仿真时，要按照滑轨的实际额定动负载参数设置负载约束，验证所选规格的滑轨是否能满足工位的负载寿命要求，避免选型过小导致早期磨损，或者选型过大造成成本浪费与空间占用冗余。
