直径15mmNSK滚珠螺杆传动组件结构

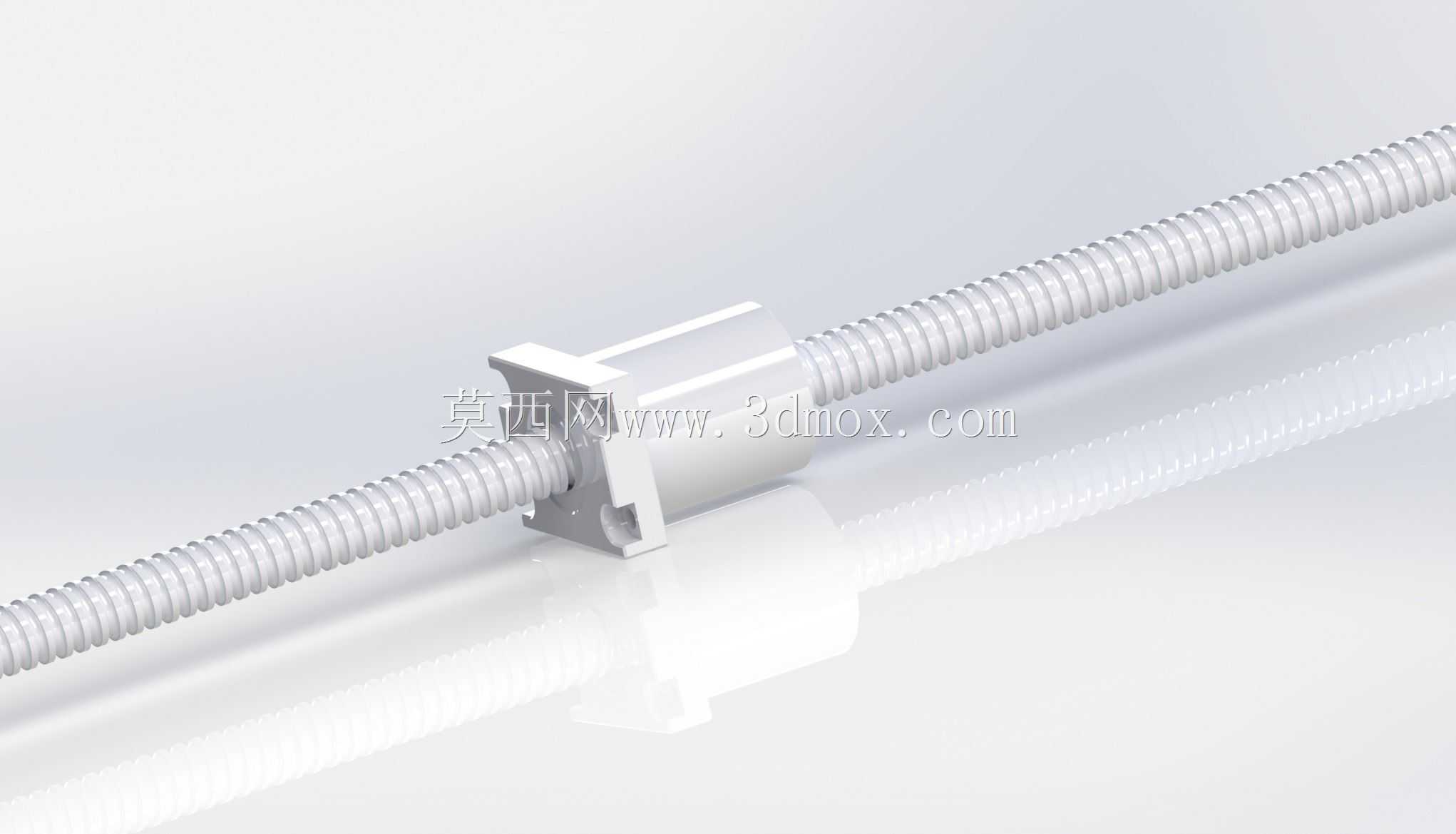

　　在非标自动化设备、精密机床进给单元、半导体检测平台、小型数控雕刻设备的直线传动结构选型中，小直径滚珠螺杆始终是兼顾传动精度、安装空间与负载能力的核心选项，这款公称直径15mm的NSK规格滚珠螺杆，正是针对中低负载、高定位精度需求的传动场景搭建的三维结构模型。从实际设备应用来看，这类15mm直径的滚珠螺杆常被用在桌面级3D打印机Z轴升降结构、小型点胶设备的X/Y轴进给模组、视觉检测设备的镜头调焦滑台、实验室自动化取样机构的直线驱动单元中，相比同直径的梯形丝杠，它的传动效率能提升至90%以上，反向传动无自锁特性也能适配伺服电机的闭环控制逻辑，避免低速进给时的爬行问题。做这个结构建模的时候，首先要明确的是安装边界的约束条件：

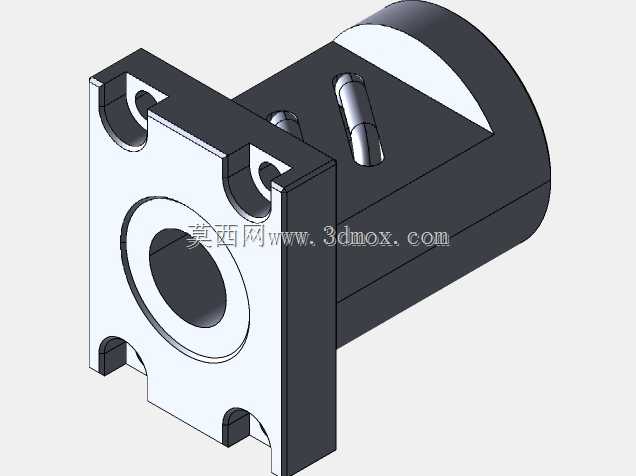

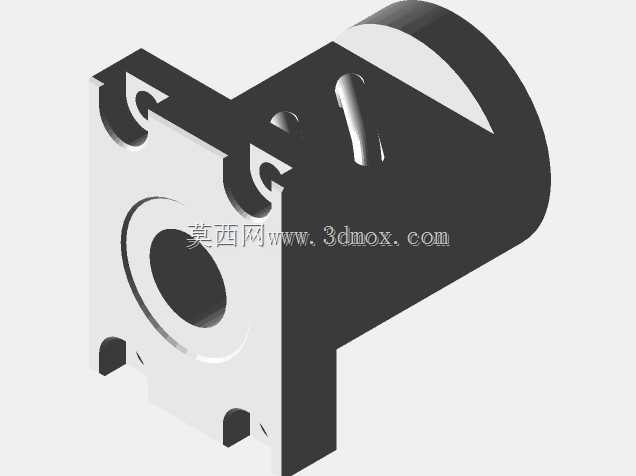

　　螺杆的公称直径15mm，对应的螺母安装法兰尺寸要匹配常规的15mm丝杠支撑座安装孔位，螺母的本体外径控制在28mm，法兰边的安装孔采用对称分布的4个M4螺纹孔，孔位中心距22mm，这个尺寸是直接沿用NSK同规格量产螺母的安装尺寸，能保证建模完成后直接导出工程图就能对接标准支撑座、螺母座的加工，不需要额外做安装尺寸的适配调整。建模过程中没有还原螺母内部的滚珠循环反向器、滚道内的钢球细节，核心原因是做设备整体装配的时候，这类外购标准件的内部结构不会影响周边结构的干涉检查，反而会占用大量装配体的运算资源，建模的核心目标是还原外部安装尺寸、螺杆的牙型轮廓、螺母与螺杆的配合位置，保证在做整机布局的时候，能准确校核螺杆的有效行程、螺母移动到极限位置时和两端支撑座、电机联轴器的安全间隙。螺杆的长度参数在建模时做了参数化关联，实际选型时可以根据设备的有效行程需求调整螺杆总长，只需要注意调整后要同步校核螺杆的临界转速，避免长径比过大导致高速转动时出现挠曲变形，一般来说15mm直径的滚珠螺杆，两端固定支撑的情况下，有效行程控制在600mm以内时，最高转速能满足大部分中低速进给设备的需求，如果行程更长就需要考虑增加中间支撑结构，或者换用更大直径的螺杆型号。从功能特性上看，这款滚珠螺杆的导程选用的是常规的5mm规格，也就是电机每转动一圈，螺母带动负载直线移动5mm，这个导程搭配400W伺服电机或者57步进电机，既能保证足够的进给分辨率，也能兼顾0.

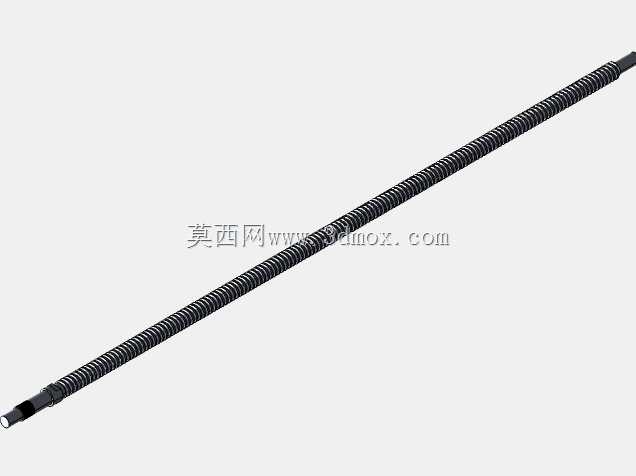

　　2m/s以内的快速移动速度，适合大部分需要精确定位的传动场景。建模时特意保留了螺杆端部的支撑轴颈结构，轴颈直径加工到8mm，匹配常用的BK12、BF12支撑座的内孔尺寸，轴端的联轴器配合位做了5mm宽的键槽，也可以根据实际选用的联轴器类型改成光轴抱紧结构，不需要额外修改螺杆的主体尺寸。在做结构干涉检查的时候，要特别注意螺母法兰的突出位置，当螺母移动到靠近电机侧的极限位置时，要预留出至少3mm的安全间隙，避免螺母和联轴器、电机端盖发生碰撞，同时螺杆尾部的支撑端也要预留锁紧螺母的安装空间，不能让支撑座的位置过于靠近螺杆螺纹段，否则会导致锁紧螺母无法正常安装。很多刚接触传动结构设计的工程师容易忽略的点是，滚珠螺杆的安装同轴度要求，

　　建模的时候就要把两端支撑座的安装基准面设置在同一个安装平面上，螺母座的安装面要和支撑座安装面保持平行，平行度公差控制在0.02mm/100mm以内，否则实际装配时会出现螺杆转动卡滞、磨损加快、定位精度下降的问题，这个模型在搭建装配约束的时候就已经把这些基准对齐关系做了预设，导入到设备总装配体里只需要对齐安装基准面就能快速完成装配，不需要反复调整配合关系。另外在做防护结构设计的时候，这个螺母的外径尺寸也能适配常规的15mm丝杠专用伸缩防护罩、螺旋钢带保护套的安装尺寸，不需要额外定制防护部件，能减少设备的加工成本和采购周期。对于做三维建模练习的从业者来说，这个模型也能用来学习标准传动件的建模逻辑，不需要纠结于内部钢球、反向器的细节还原，重点掌握安装尺寸的参数化设置、装配约束的基准选择、运动仿真时的配合关系添加，就能满足日常设备设计的需求，毕竟在实际工程设计中，标准外购件的建模核心是服务于整机的装配校核、工程图出图，而不是还原所有的内部制造细节。
