40系列90度直角铝角连接支架

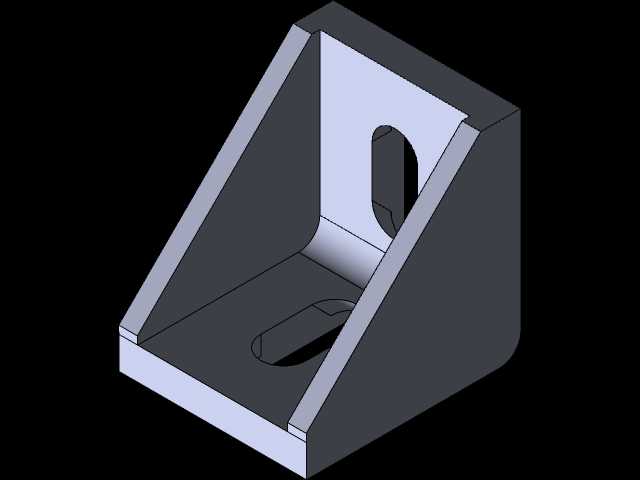

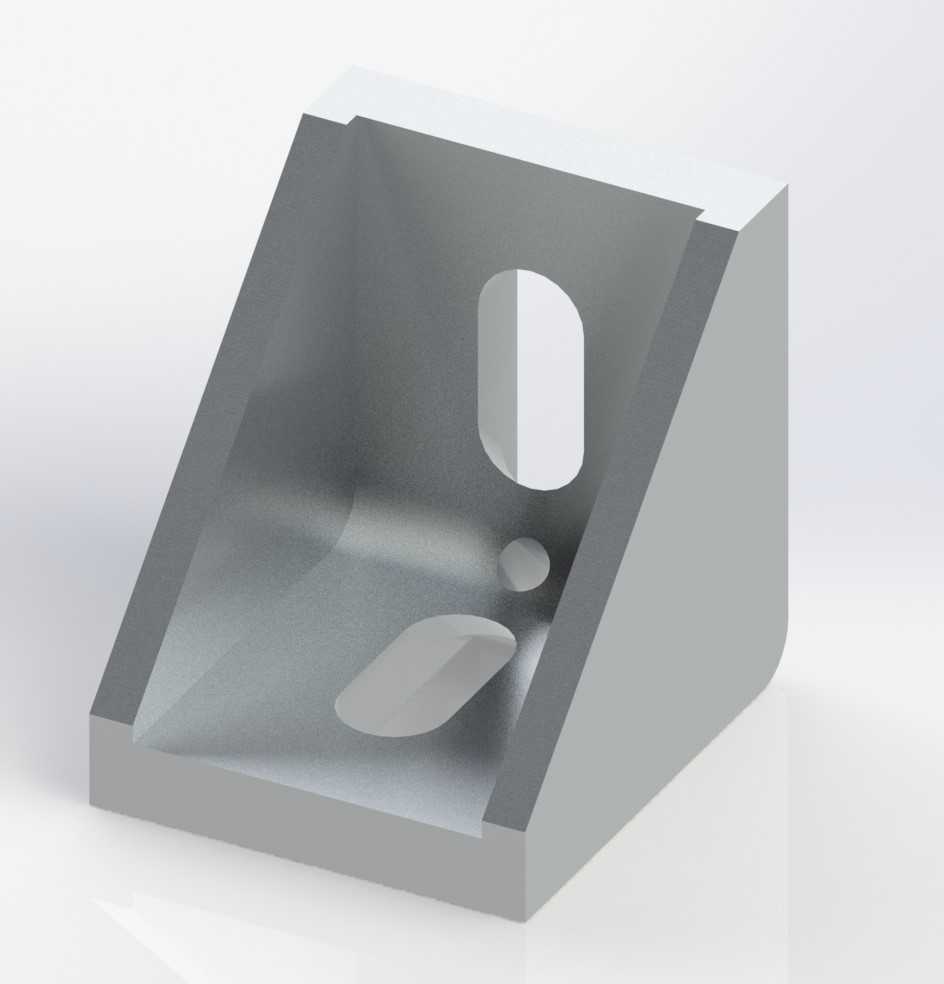

　　在工业铝型材框架搭建的各类场景中，直角连接的可靠性直接决定了整体框架的结构稳定性，这款适配40系列铝型材的90度角支架，就是针对型材直角拼接需求开发的专用连接构件。日常做设备护罩框架、流水线工作台支架、物料周转架、检测设备台架的时候，两根垂直排布的4040铝型材如果仅靠端面对接，不仅拼接定位难度大，长期受侧向载荷时还容易出现连接错位、型材端面变形的问题，这款角支架就是从连接补强、定位便捷两个核心需求出发设计的。从结构形态来看，支架整体采用压铸铝一体成型，两个互相垂直的安装面分别贴合两根垂直型材的槽面，内侧设置的三角形加强筋顺着载荷传递方向排布，能把垂直方向的受力均匀分散到两个连接面上，避免应力集中在连接螺栓位置，

　　相比薄板材弯折的角码，这种带加强筋的结构抗扭、抗侧向冲击的能力提升非常明显，哪怕是需要承受一定动态载荷的移动设备框架，也能保证连接位置不会出现松垮变形。安装面的开孔做了针对性设计，两个安装面都预留了适配标准T型螺栓的长圆孔，安装的时候不需要对型材做额外的打孔攻丝，只需要把螺栓头预置进铝型材的T型槽内，调整好支架的贴合位置之后直接锁紧螺母就行，长圆孔的设计还预留了一定的安装调整余量，哪怕型材下料长度存在微小公差，或者框架拼接时存在小范围的位置偏差，也能顺利完成安装，不会出现孔位对不上无法装配的问题。从安装边界来看，这款支架的外形尺寸完全匹配40系列铝型材的安装槽距，安装完成之后支架的外边缘和型材外表面基本齐平，

　　不会突出型材表面占用额外的安装空间，在做有封板安装需求的框架时，不需要额外对支架位置做避位处理，亚克力板、钣金封板可以直接贴合型材表面安装，不会出现干涉。实际应用中，这类角支架不仅能用作两根型材的直角固定，在框架的底部承重位置、顶部吊装位置，还可以作为加强辅助件使用，比如工作台的四条腿和台面框架连接位置，加装这种角支架之后，哪怕台面上放置较重的工件、设备，也不会出现桌腿外撇、连接位置晃动的问题；做设备安全护罩的时候，框架的转角位置全部用这种支架连接，整体框架的抗形变能力比仅用内置角槽连接件的结构高很多，即使人员不小心倚靠、或者设备运行产生持续振动，连接位置也不会松脱。设计的时候特意把支架的所有棱边都做了倒角处理，没有尖锐的毛刺棱角，安装过程中不会划伤操作人员的手，也不会刮破后续安装的封板、线缆外层。材质选用的压铸铝合金本身自重很轻，不会给整体框架增加过多的额外负载，同时铝合金的抗腐蚀性能不错，在普通车间环境下长期使用也不会出现生锈掉渣的问题，不需要额外做表面喷涂处理，压铸成的毛坯表面质感均匀，和工业铝型材的氧化表面适配性很好，组装完成的框架外观整洁统一。在做三维建模的时候，这个支架的建模逻辑也很清晰，先绘制两个垂直的安装面基准，顺着载荷路径添加三角形加强筋结构，再根据40型材的槽位尺寸确定安装孔的位置和长圆孔的长度范围，最后对所有锐边做倒圆角处理，建模过程中要特别注意安装面的平面度公差，保证实际装配时两个面能完全贴合资材表面，

　　不会出现贴合间隙导致锁紧后存在内应力。很多刚接触铝型材框架设计的人员，容易忽略角支架的选型，觉得只要能把两根型材连起来就行，实际上不同系列的型材对应不同尺寸的角支架，选错尺寸的话要么孔位不对装不上，要么支架突出型材表面影响后续配件安装，这款专门适配40系列的角支架，就是完全匹配4040型材的安装尺寸，不需要做任何二次加工就能直接装配，能大幅提升框架搭建的效率，减少现场装配的调整工作量。在一些需要频繁拆装修改的测试工装框架上，这种外置角支架的优势更明显，相比内置的隐藏式连接件，它的锁紧螺母在外部，拆装的时候不需要把预置的螺栓从型材槽里滑出来，只需要松开对应位置的螺母就能调整型材位置，反复拆装也不会损坏型材的槽道结构，非常适合需要经常调整结构的测试工位、实验台架使用。
