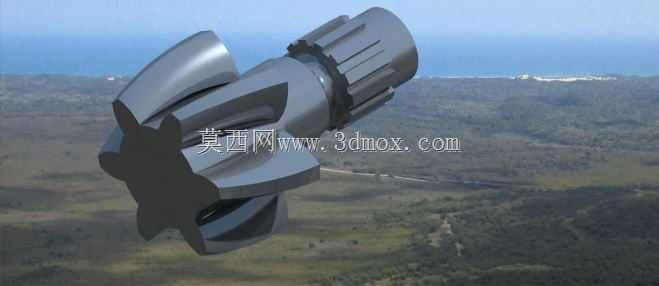

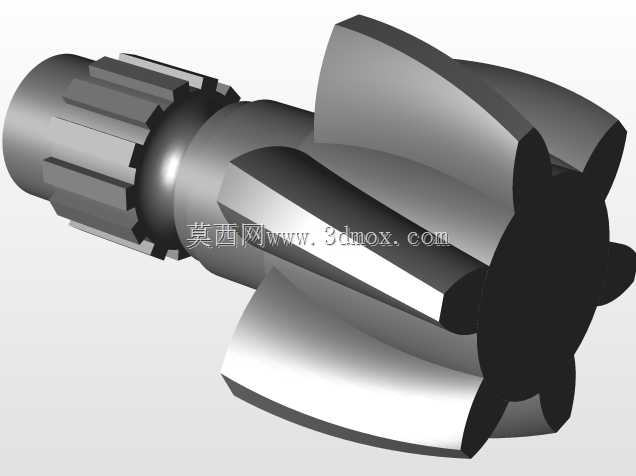

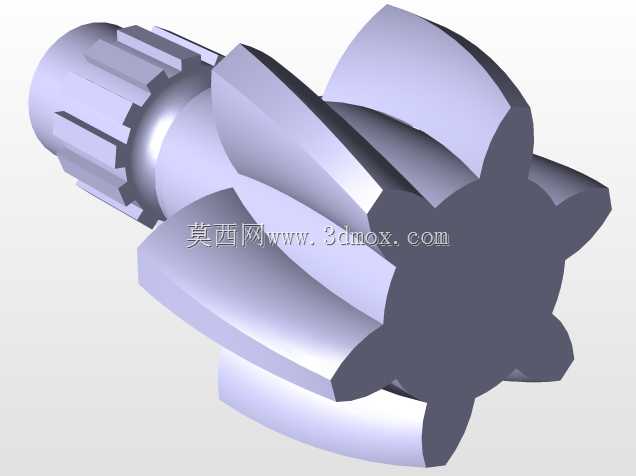

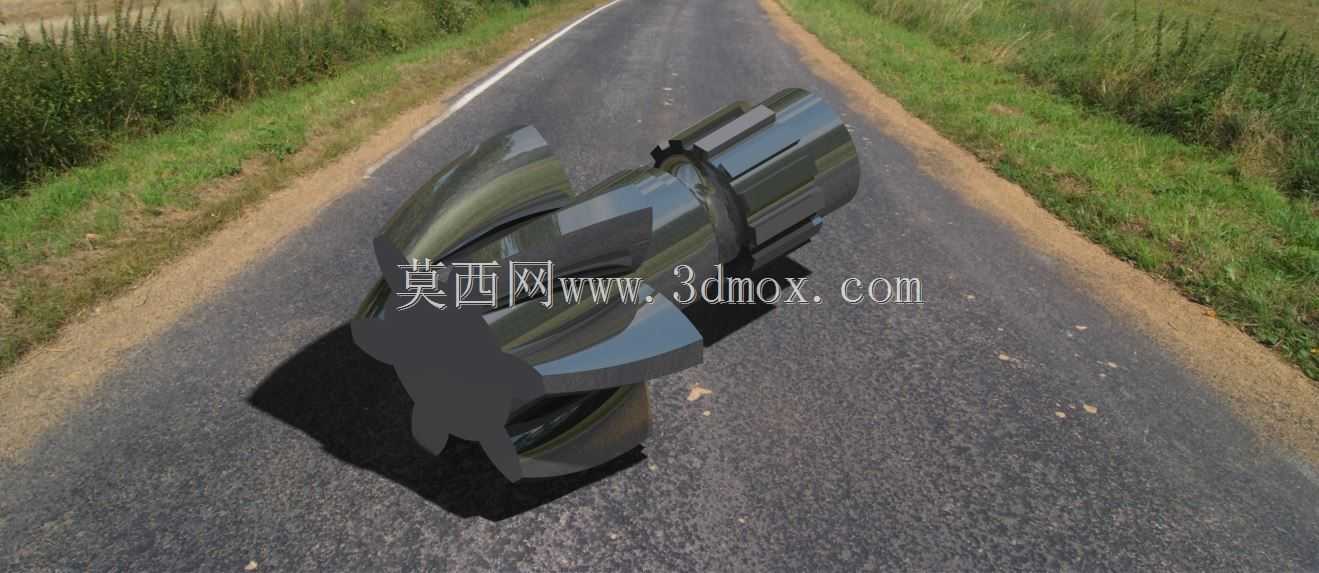

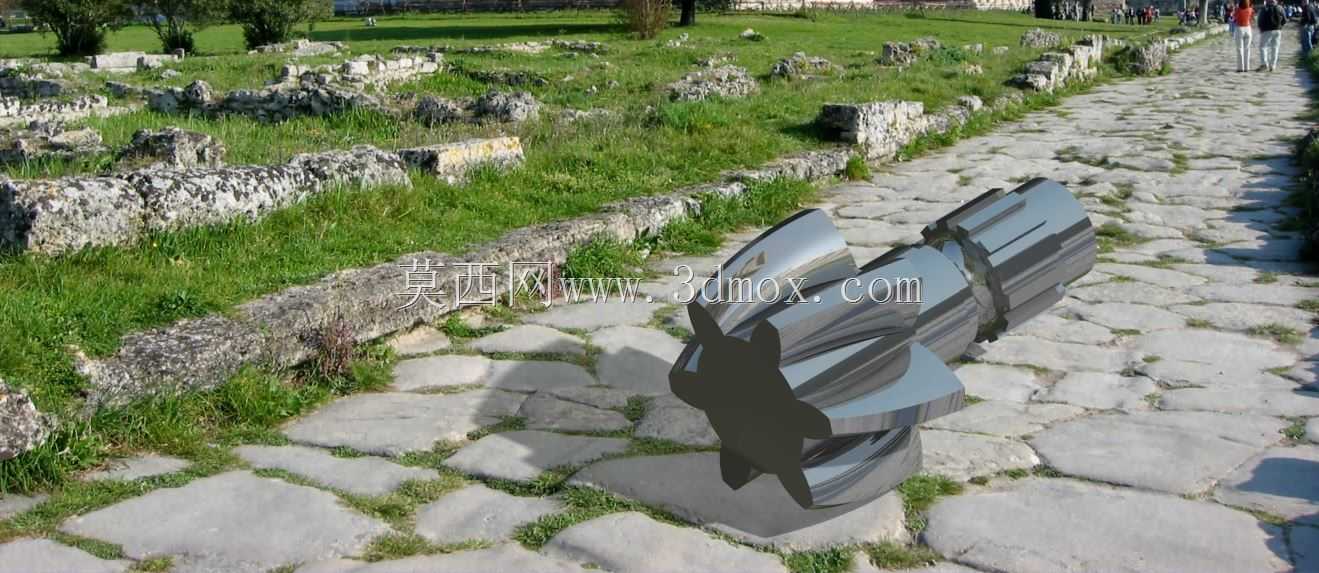

带花键轴段的螺旋锥齿轮传动件

这款螺旋锥齿轮集成了花键连接轴段，主要用于相交轴之间的旋转动力传递场景，常见于汽车驱动桥主减速器、机床主轴进给传动箱、工程机械行走驱动单元、农用机械传动系统中，可在两轴轴线呈空间相交的布局下实现扭矩的稳定换向传输，适配需要改变动力传递方向的紧凑传动布局。从结构设计来看，轮齿采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入与退出啮合区间，重合度更高，传动过程中的冲击、振动与运行噪音明显更低，可承受更高的线速度与更大的传递扭矩，适合中高速、重载的传动工况。齿轮后端的花键轴段采用矩形花键结构，齿侧定心精度高，连接的承载能力强，可实现与配套传动毂件的可靠周向固定，同时能承受传动过程中产生的交变载荷与冲击载荷，避免连接位置出现打滑、松脱的失效问题。设计过程中首先确定了传动比对应的分锥角参数，保证两配对齿轮的节锥能够实现纯滚动啮合，轮齿的螺旋角选取兼顾了轴向力大小与啮合重合度，避免轴向力过大导致轴承选型难度提升，同时保证足够的啮合齿对数来分散齿面接触应力。齿宽的取值结合锥距参数控制在合理区间，避免齿宽过大导致小端齿顶过薄出现强度不足的问题，也避免齿宽过小导致承载能力达不到设计要求。安装边界上，齿轮的轴段长度、花键的大径小径与键齿数量均匹配常规轴承内圈与连接毂的安装尺寸，轴端预留的卡环槽可实现轴向定位，装配时可通过调整垫片厚度控制锥齿轮的啮合印痕位置，保证轮齿在全齿宽范围内实现均匀接触，避免偏载导致的齿面早期磨损、点蚀甚至断齿失效。实际应用中，这类螺旋锥齿轮的加工通常采用铣齿后进行渗碳淬火处理，齿面硬度可达较高水平，芯部保持足够韧性，可兼顾齿面耐磨性能与整体抗冲击能力，装配时需严格控制配对齿轮的侧隙，侧隙过小会导致传动卡滞、润滑脂无法有效进入啮合面，侧隙过大则会导致换向时出现冲击空程，影响传动精度。
