半导体元件加工用多工位定位焊接夹具

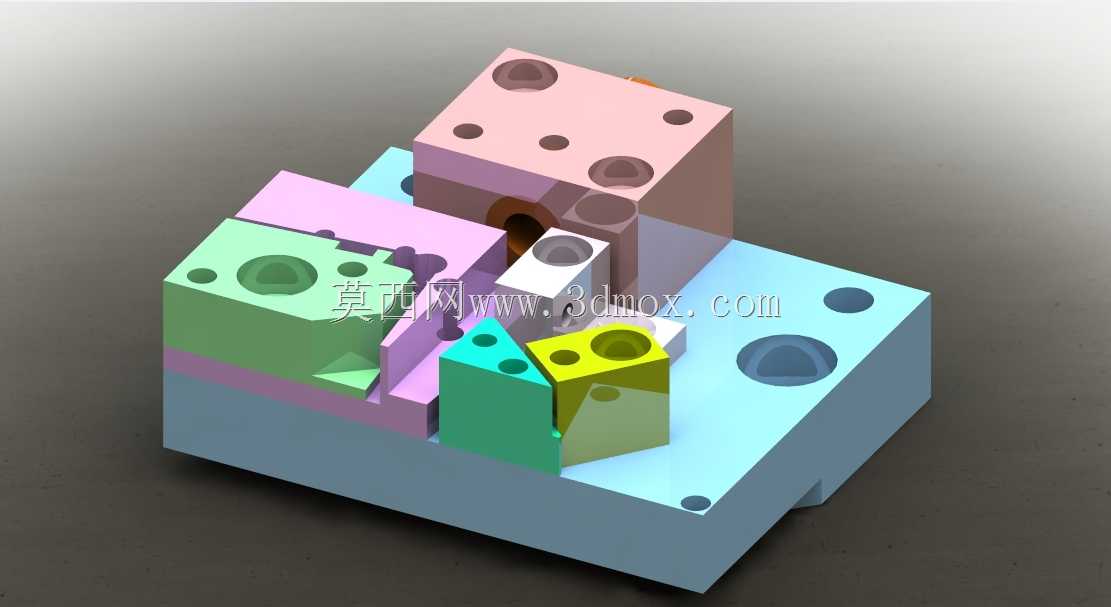

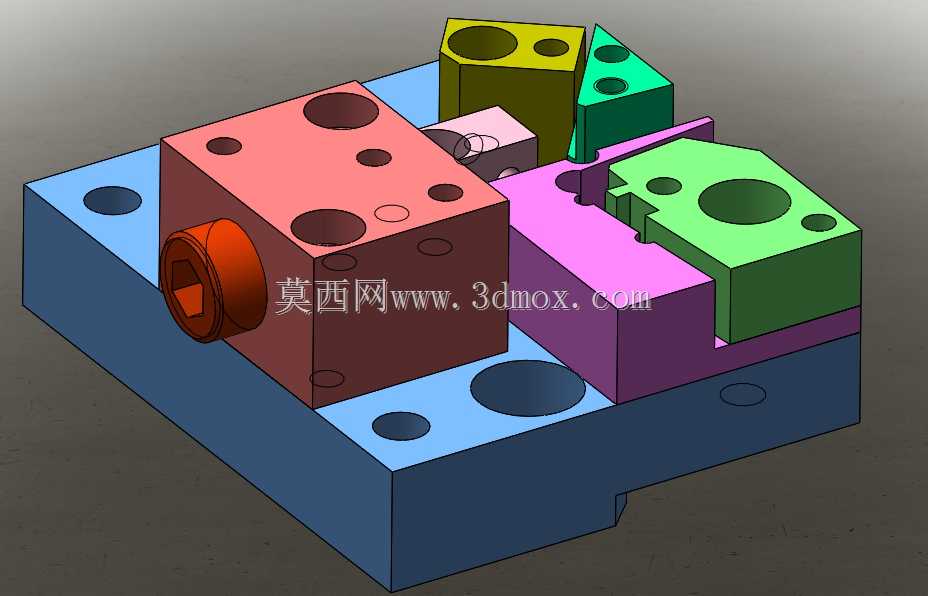

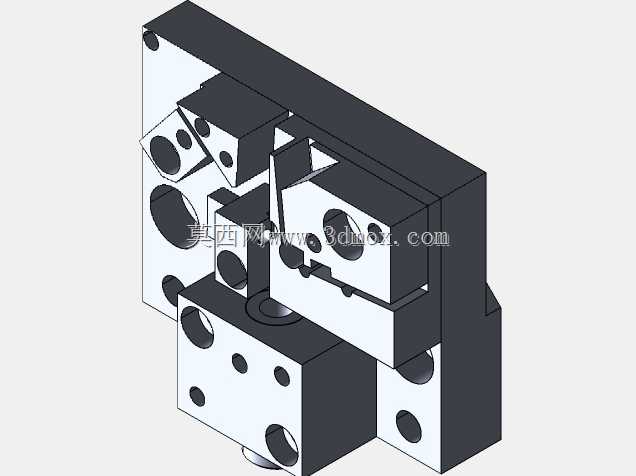

这款夹具主要面向半导体元件引脚焊接、壳体封焊等精密加工场景，在半导体后道封装工序中承担工件精准定位与夹持的核心作用，可适配小尺寸、易形变的半导体元件焊接作业，避免焊接过程中工件移位导致的虚焊、错位、引脚变形等不良问题。从结构设计来看，夹具采用分层堆叠式的模块化布局，底座作为整个夹具的安装基准，底面预留了标准安装孔位，可直接固定在焊接工作台或自动化焊接设备的移动滑台上，安装边界规整，无需额外加工转接板即可适配多数常规焊接工位的安装尺寸。各定位模块采用差异化的型面设计，针对半导体元件的不同外形特征做了仿形避让，既保证夹持时的贴合度，又不会压伤元件表面的敏感镀层或引脚。不同颜色区分的定位块对应不同的装夹工位，可同时完成多件同规格元件的装夹定位，也可通过更换局部定位块适配小范围的元件尺寸差异，无需整体更换夹具本体，能有效减少产线换型的调试时间。夹具上的沉孔设计兼顾了定位销安装与紧固螺丝的沉头需求，所有紧固点位均做了下沉处理，避免螺丝凸起干扰焊接头的运动路径，同时各定位块之间预留了足够的焊接操作空间，焊枪或激光焊接头可顺畅到达所有焊接点位，不会与夹具结构发生干涉。设计过程中优先考虑了装夹操作的便捷性，各活动定位块的开合行程经过反复校核，操作人员取放工件时无需大幅度调整夹具结构，单次装夹动作可在数秒内完成，适配小批量多批次的半导体元件焊接加工需求。夹具的各配合面均做了精密公差控制，定位重复精度可满足微米级焊接的位置要求，长期使用后定位块磨损也可单独更换，大幅降低了夹具的后期维护成本。整体结构紧凑，没有多余的冗余设计，所有结构特征均服务于定位精度与操作便利性的核心需求，在半导体精密焊接场景下可有效提升焊接良率，减少人工对位的辅助时间。
