模架侧面冲击梁结构设计

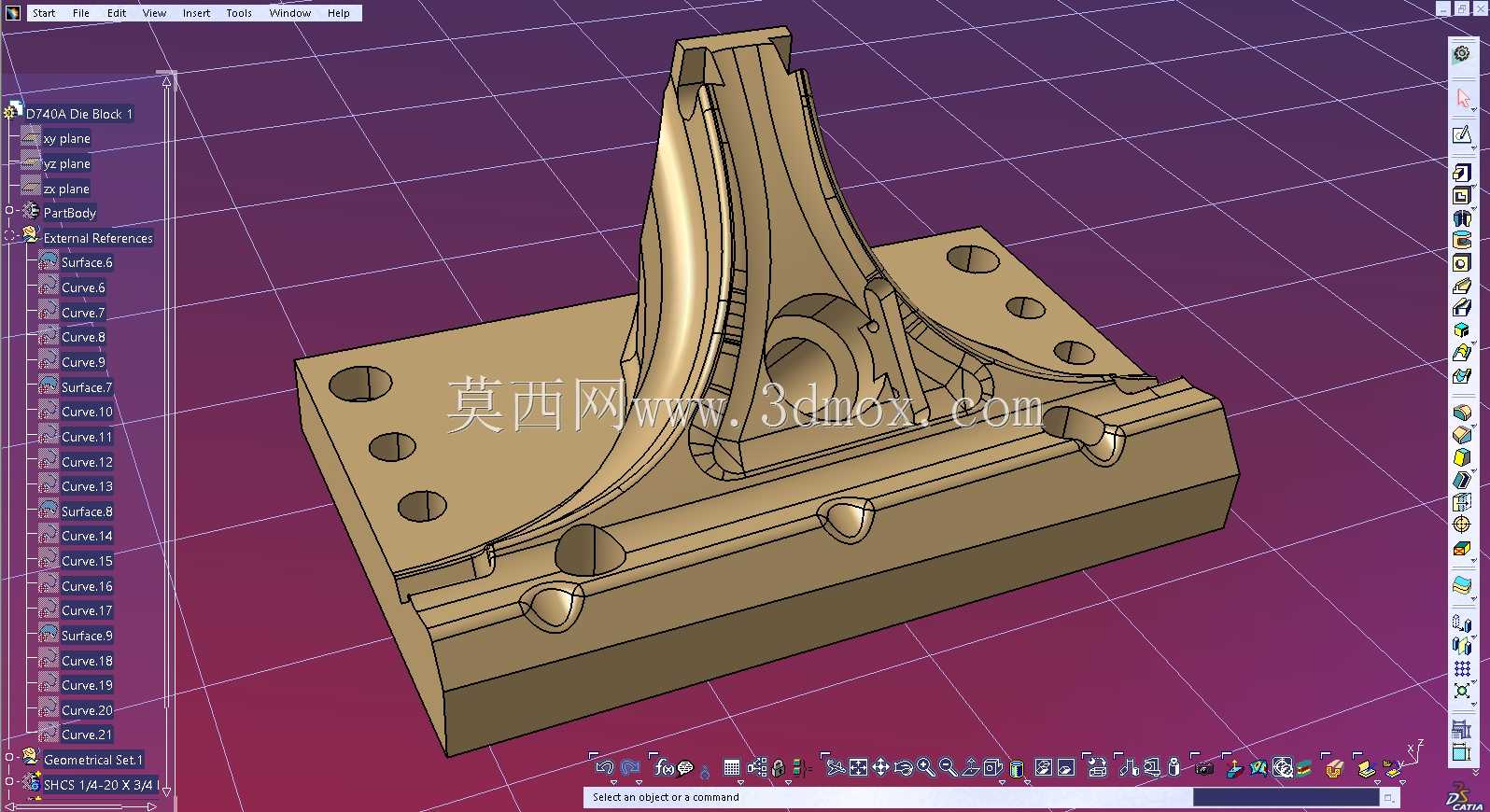

在冲压与注塑模具的模架总成中，侧面冲击梁是承担侧向外力、保障模架开合模过程中结构稳定性的核心受力构件，日常应用场景覆盖大吨位冷冲模架、大型注塑模架的侧部防护与受力传导环节，尤其在带侧向抽芯、侧冲工位的模具结构中，该部件直接承接斜楔复位、侧冲头回程带来的瞬时冲击载荷，避免模架侧部因交变应力出现形变、错位，进而影响模具合模精度与产品成型质量。从实际功能来看，该构件底部为带阵列安装孔的矩形安装基座，安装孔位按照模架侧部标准安装间距排布，可直接通过内六角螺栓固定在模架侧基准面，安装时需保证基座底面与模架侧安装面的平面度贴合公差不超过0.02mm，避免安装间隙带来的受力偏移。上部的异形立臂结构为受力传导主体，其曲面轮廓是按照冲击载荷的应力流线设计，将侧部传来的瞬时冲击力沿立臂曲面均匀分散到底部基座的各个安装点位，避免局部应力集中导致的构件开裂。设计过程中，首先需要根据对应模架的额定冲次、侧冲工位的最大冲击力计算立臂的截面厚度，在立臂与基座的衔接位置设置了多组圆弧过渡加强筋，筋位的走向完全匹配应力传导路径，既不会过多增加构件整体重量，又能提升衔接位置的抗疲劳强度，可承受百万次以上的交变冲击载荷而不出现形变。立臂侧面预留的销孔与定位槽，用于安装侧冲行程的限位缓冲块，可根据实际侧冲行程调整缓冲接触位置，适配不同工位的冲击行程需求。基座上的安装孔采用沉孔设计，螺栓安装后头部完全沉入沉孔内，不会突出基座表面，避免与模架其他运动部件产生运动干涉。构件的整体外形边界完全适配标准模架的侧部安装空间，安装后不会超出模架的整体外轮廓，不会影响模具在注塑机、冲床工作台面上的装夹定位，也不会干涉模具周边的冷却管路、电气线路排布。在实际模具调试过程中，该冲击梁可通过调整安装垫片的厚度，微调立臂的受力接触位置，适配不同批次模架的加工公差，降低模架的装配调试难度，减少现场修模的工作量。
