集成式双喷嘴高速空气吹扫执行组件

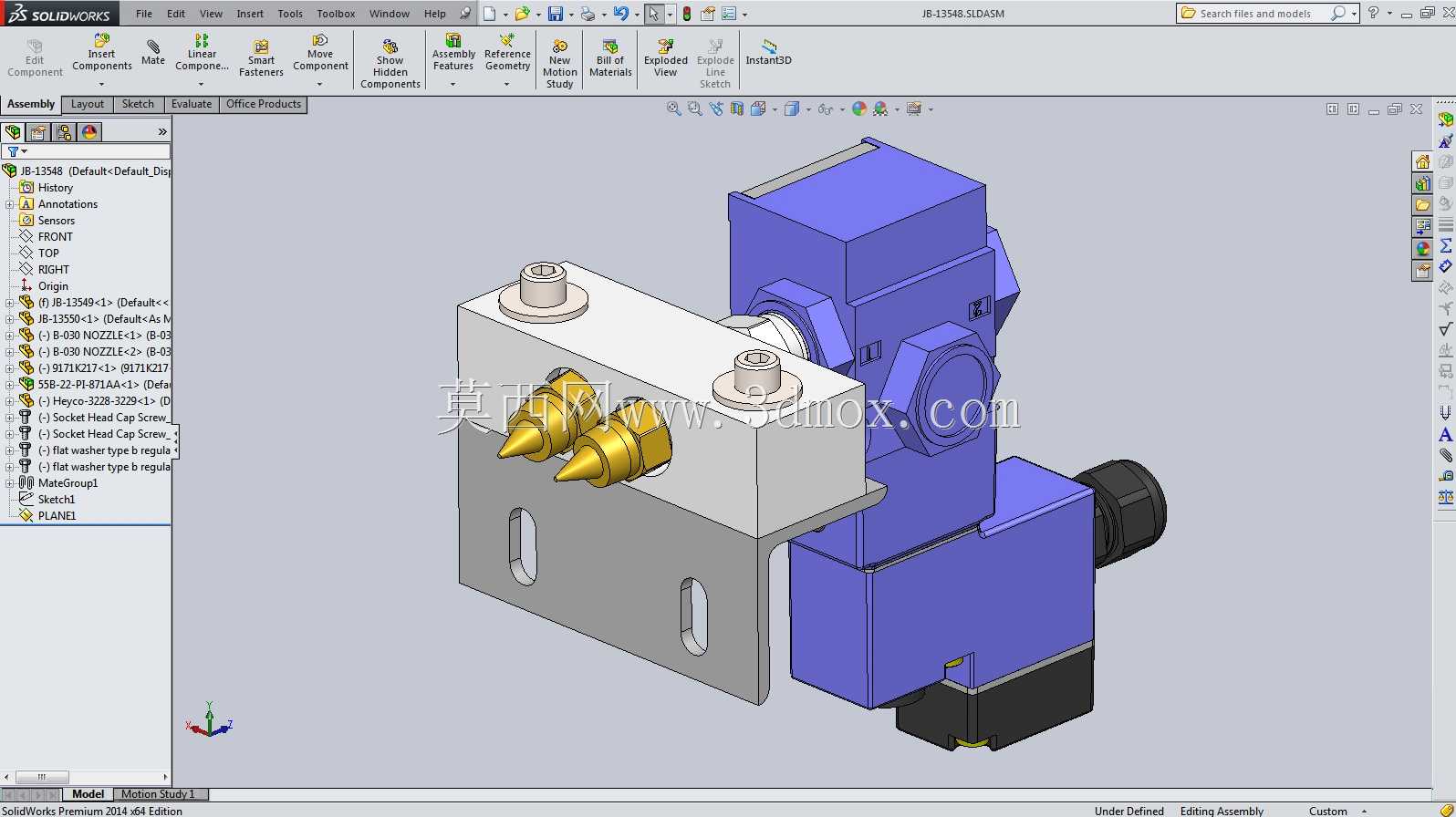

这套集成式双喷嘴高速空气吹扫组件，主要面向自动化产线的工位清理、工件表面除屑、加工后残液吹除场景设计，常见于机加工上下料工位、装配线检测前预处理、包装线表面除尘等环节，可直接接入工厂常规压缩空气管路，替代零散搭建的吹气接头与固定支架组合，减少现场管路排布的杂乱问题。组件采用阀座集成化设计思路，将电磁控制阀、喷嘴安装座、固定支架整合为一体式结构，省去了传统吹扫装置需要单独选配电磁阀、加工转接座、定制安装支架的繁琐步骤，整体结构紧凑，安装后不会占用过多工位空间。从结构布局来看，电磁阀部分采用侧置排布，与喷嘴安装座通过刚性连接结构整合，气路通道在安装座内部直接加工成型，减少了外接管路的接头数量，能够有效降低压缩空气泄漏的概率，同时缩短气路从阀出口到喷嘴的路径长度，保证阀件动作后喷嘴可以瞬间输出高速气流，避免气路过长带来的压力损失与响应延迟。双喷嘴采用并列倾斜布置，两个喷嘴的出气方向形成交汇夹角，可根据待吹扫工件的尺寸调整出气交汇点位置，相比单喷嘴结构，吹扫覆盖范围更宽，对工件表面凹槽、缝隙位置的残屑吹除效果更好，无需额外增加摆动机构即可覆盖常规中小型工件的吹扫面。安装支架部分采用L型折弯结构，支架上开设两个长圆形安装腰孔，腰孔长度方向沿支架竖直方向设置，安装时可根据实际工位的高度需求，调整组件整体的安装高度，适配不同高度的输送线、工装夹具位置，无需重新加工安装孔位。喷嘴采用铜质尖头结构，出气口做缩径处理，能够将输入的压缩空气加速为高速射流，在较低供气压力下即可获得足够的吹扫冲击力，同时尖头结构可以深入工件的窄缝、沉孔位置，清理普通喷嘴无法触及的残留切屑与切削液。组件的气路接口设置在电磁阀侧端，采用标准螺纹接口，可直接对接工厂常用的气动快插接头，现场接线接管无需额外加工转接件，电气接口采用标准接线端子，可直接接入产线的PLC控制回路，配合工位传感器实现工件到位后自动吹扫、工件离开后自动断气的自动控制逻辑，减少人工操作的工作量，同时避免压缩空气的无效浪费。在实际选型应用中，需要注意组件的安装边界，整体横向宽度不超过电磁阀与安装座的叠加尺寸，纵向伸出长度以支架安装面为基准，喷嘴前端伸出距离可满足大部分输送线与工件之间的间隙要求，安装时需保证喷嘴出气方向朝向工件待吹扫面，同时避开工位上的其他运动部件，防止组件与运动机构发生干涉。
