带木质包覆手轮的截止阀操作端结构

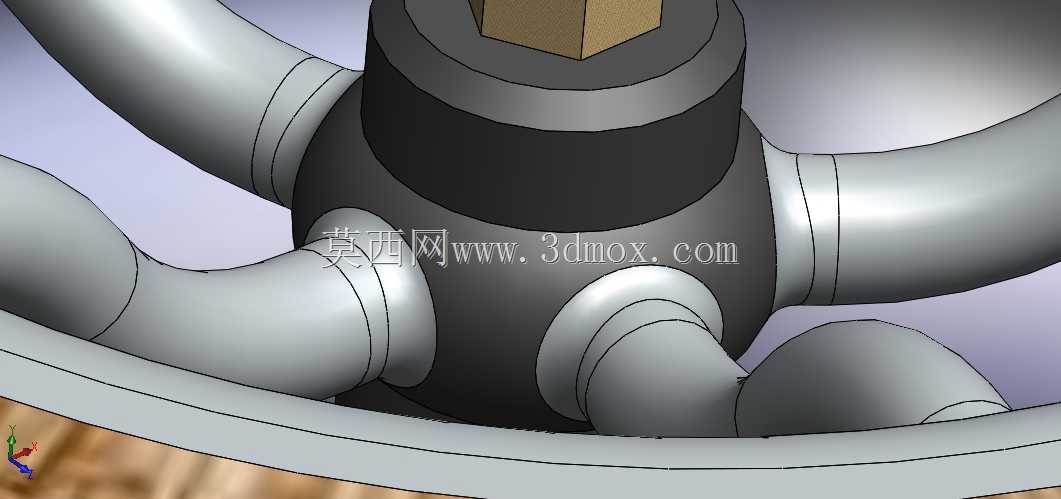

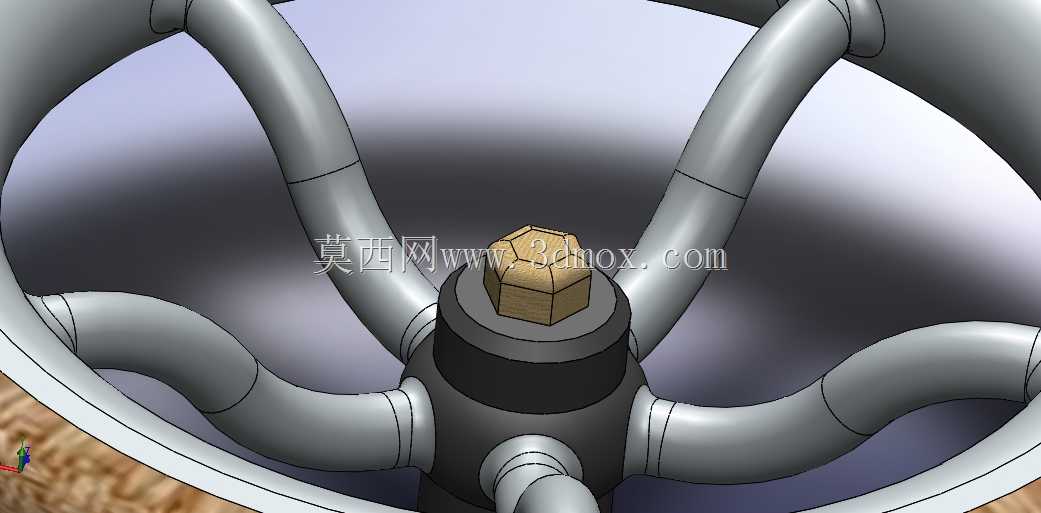

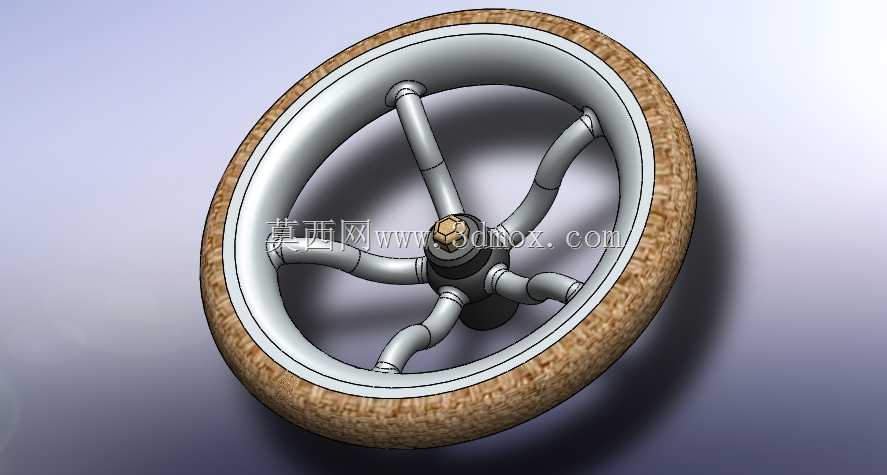

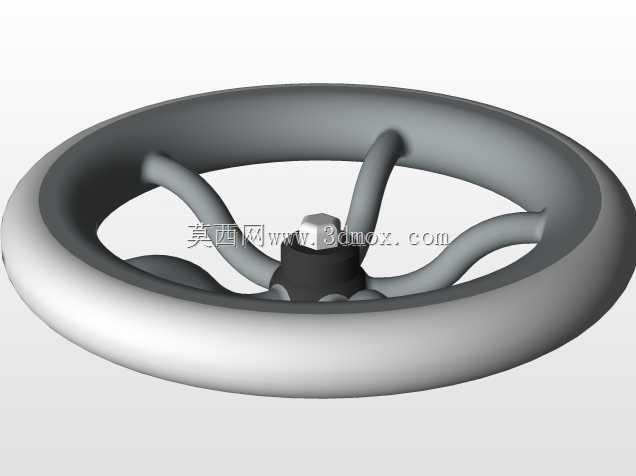

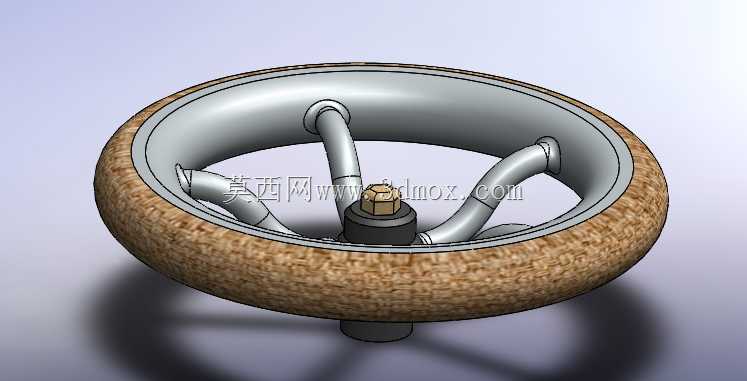

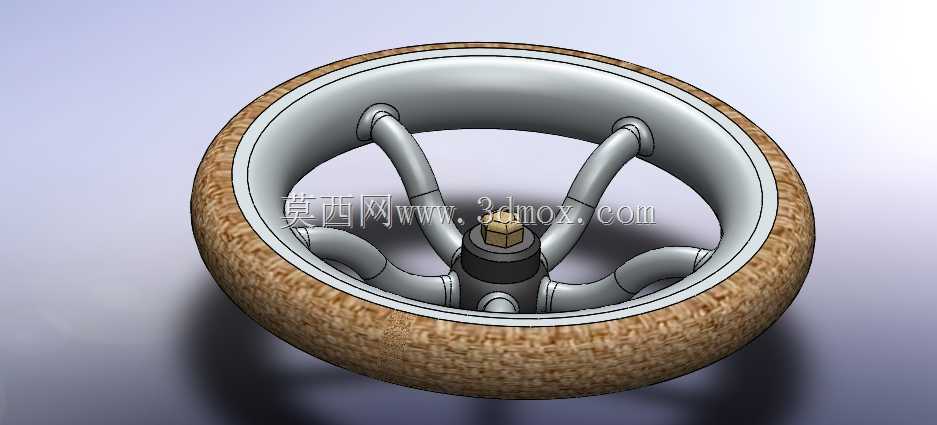

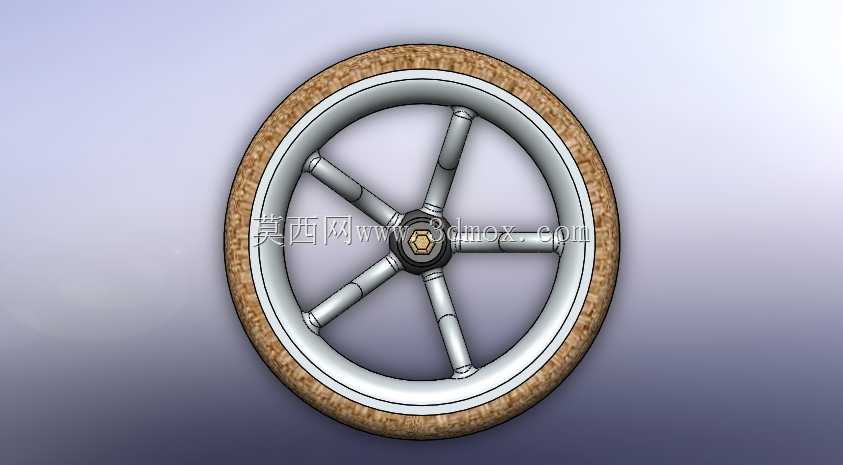

日常在低压流体输送管路的现场运维场景里，这类带木质包覆手轮的阀门操作端，是一线操作人员接触频率最高的控制部件之一，它不像高压锻造阀门那样采用全金属冲压手轮，木质外层的设计初衷，是为了应对户外露天安装、冬季低温环境下的操作需求——全金属手轮在零下环境中表面温度过低，操作人员徒手操作时易出现粘黏冻伤的问题，木质材料导热系数低，即便在低温工况下也能保持相对适宜的接触温度，同时木质外层的摩擦系数远高于光滑金属面，操作人员戴劳保手套操作时也能获得足够的转动力矩，不会出现打滑脱手的情况。从结构设计逻辑来看，这个手轮采用环形轮缘加三根辐条的支撑结构，轮缘内部是金属冲压成型的环形骨架，外部通过包覆工艺固定软木材质的握持层，三根辐条呈120度均匀分布，从中心阀杆连接座延伸至轮缘内侧骨架，这种三辐条结构相比传统五辐条手轮，在保证整体抗扭强度的前提下减少了材料用量，同时预留了更大的手部操作空间，操作人员在快速开关阀门时，手指可以顺畅穿入辐条间隙发力，不会被密集的辐条磕碰指关节。中心连接部位采用四方嵌套加锁紧螺母的固定方式，阀杆顶端加工为标准四方头，手轮中心的对应方孔套入后，顶部用六角锁紧螺母压紧，这种连接结构的同轴度公差控制在0.1mm以内，转动时不会出现偏心晃动，能保证手轮的转动力矩均匀传递到阀杆上，避免阀杆受偏载出现弯曲磨损。安装边界方面，这类手轮的外径尺寸适配DN15到DN50口径的低压截止阀、闸阀，手轮底部距离阀盖填料压盖的预留间隙为15mm，既不会在转动时摩擦压盖表面，也能给填料维护预留足够的操作空间，轮缘的截面厚度为30mm，符合成年人手部握持的人体工程学尺寸，长时间开关阀门也不会出现手部硌压的不适感。在实际管路布局中，这类阀门通常安装在民用给排水、低压暖通循环水、小型化工溶剂输送的管路上，安装位置多为人员易触及的操作面，手轮的转动高度一般设置在距离操作地面1.2米到1.5米的区间，木质外层还做了浸渍防腐处理，能耐受日常环境中的潮气、轻微酸碱腐蚀，不会在长期使用后出现腐烂掉渣的问题，相比塑料包覆的手轮，木质材质的抗老化性能更优，在户外紫外线照射环境下的使用寿命能延长30%以上，不会出现塑料材质常见的低温脆裂、高温软化问题。
