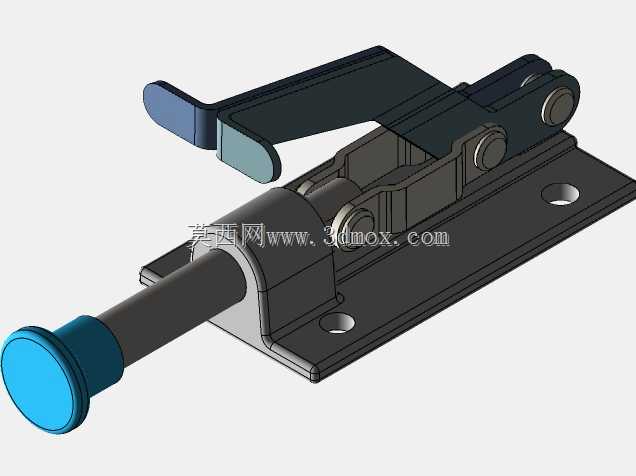

推拉式快速夹钳压紧锁紧机构

这类推拉式快速夹钳在工装夹具领域应用十分广泛，常见于焊接工装、装配工位、检具定位以及小型加工件的快速压紧场景，相比传统螺栓压紧方式，它能在一秒内完成锁紧与释放动作，大幅降低工位辅助操作时间，在批量生产的流水线工位、非标定制工装台面上都能看到这类结构的身影。

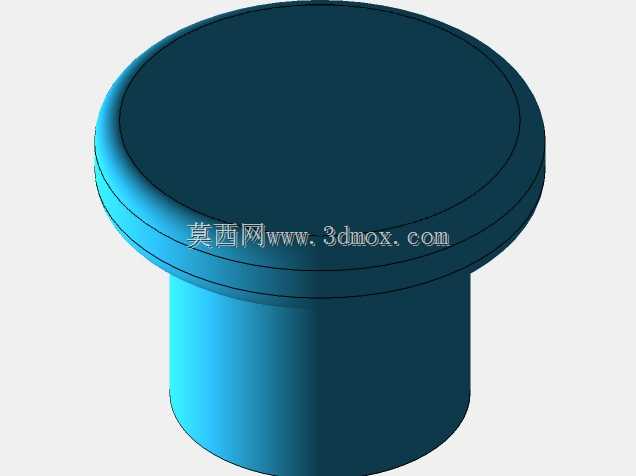

从功能特性来看，该夹钳依靠肘节连杆的过死点锁紧原理实现自锁，当扳动操作手柄压合到位后，连杆机构越过力学死点，此时即使活塞杆受到轴向的反向推力，夹钳也不会自行松脱，锁紧状态下的保持力稳定，不会因为工位上的轻微振动出现松脱问题。前端的推杆做了轴向伸缩动作，行程范围内可适配不同厚度的工件压紧需求，推杆端部的胶套头既可以避免压伤工件表面，也能增大接触摩擦力，防止压紧过程中工件出现滑移。

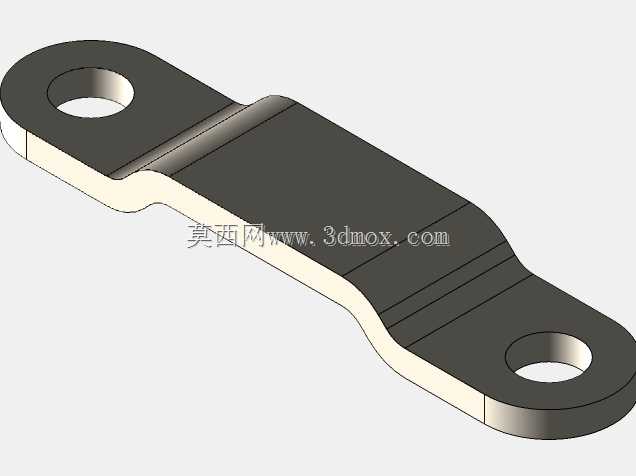

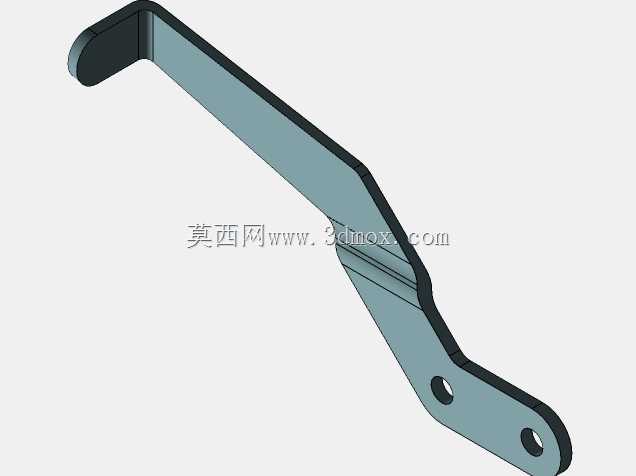

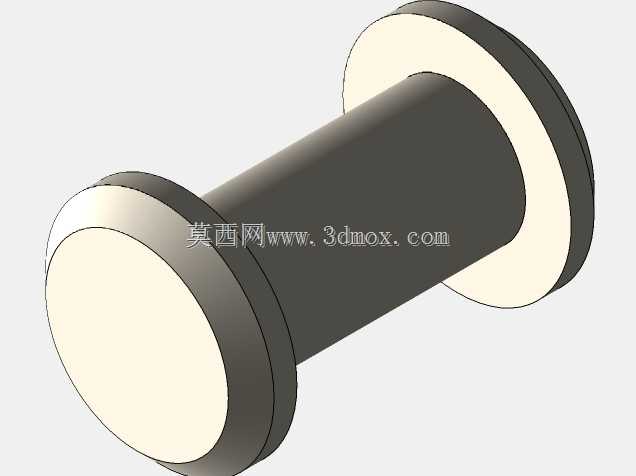

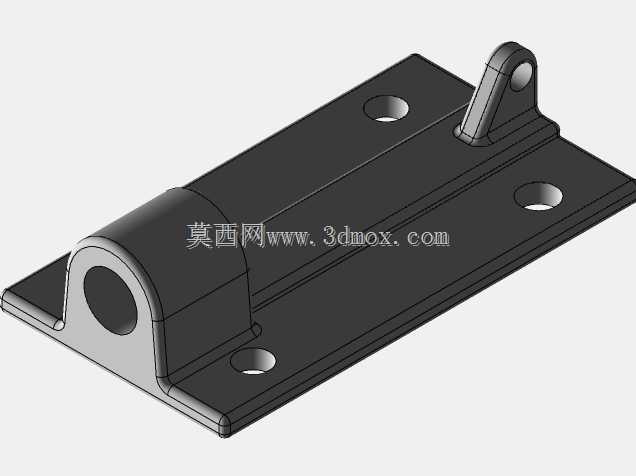

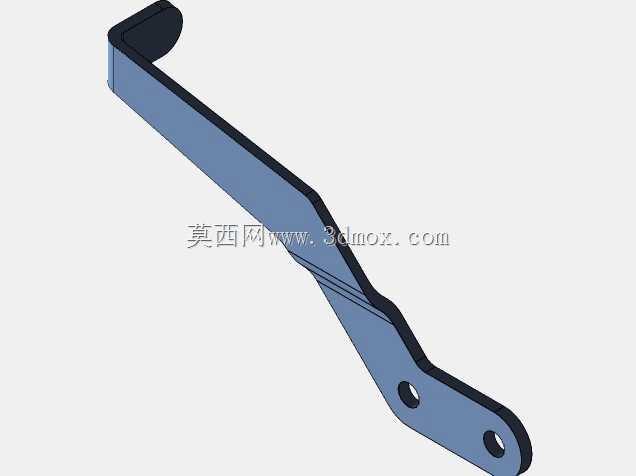

设计层面上，整个夹钳的底座采用带安装孔的平板结构，两个沉头安装孔可直接通过内六角螺栓固定在工装台面或者型材支架上，安装时不需要额外做复杂的适配加工，只要保证底座安装面的平面度公差在0.1mm以内，就能避免夹钳锁紧时出现卡滞。操作手柄的力臂经过优化，普通人单手施加很小的握力就能完成锁紧动作，长期操作也不容易产生手部疲劳。连杆铰接处都做了销轴铆接结构，配合间隙控制在合理范围，既保证转动灵活，又不会出现过大的旷量，长期重复使用的磨损量小，使用寿命有保障。

安装边界方面，夹钳锁紧状态下整体高度较低，不会占用过多的工位垂直空间，适合安装在操作空间受限的工装内部；推杆伸出方向与底座安装面平行，可实现水平方向的顶紧或者推拉锁紧，也可以根据工位需求调整安装角度，实现垂直方向或者倾斜方向的压紧。底座的安装孔距为通用标准尺寸，和市面上同规格的推拉夹钳安装尺寸完全兼容，替换旧件时不需要重新打孔，直接拆装即可完成更换。在检具应用场景中，这类夹钳常用来快速固定被检测工件，保证检测过程中工件位置不发生偏移；在焊接工装中，它可以快速压紧待焊接的钣金件，避免焊接变形导致工件移位，焊接完成后扳动手柄即可快速松脱取件，不需要额外拧动螺栓，适配多批次小批量的柔性生产需求。
