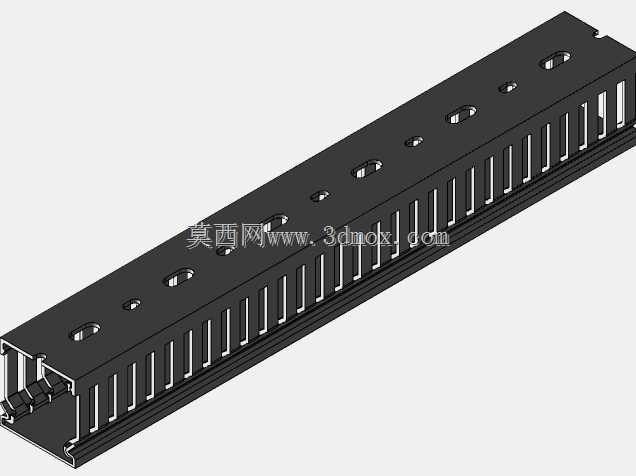

40x40规格电缆布线理线通道结构

在低压配电柜体、工业自动化设备控制柜、通信基站机架内部的布线作业中，线缆的有序排布直接关系到后期运维效率、线路散热性能以及整体电气安全等级，这款40x40规格的电缆通道正是针对这类场景开发的布线承载构件。从实际安装边界来看，该通道截面净空尺寸为40mm×40mm，能够容纳多股不同线径的控制线缆、信号线缆或是小截面动力线缆，单段标准长度可根据柜内安装空间灵活裁切，适配不同纵深的柜体安装需求，安装时可通过通道背部预设的固定孔位，使用自攻螺丝或是卡扣结构直接固定在柜体安装梁、设备内壁或是走线架上，无需额外定制复杂的安装支架，大幅降低现场布线的施工难度。设计过程中充分考虑了线缆敷设与后期运维的操作需求，通道侧壁采用均匀排布的梳齿状开口结构，布线作业时无需将整根线缆从通道一端穿入，可直接将对应分支的线缆从侧壁开口处卡入通道内部，分支走线时也能直接从就近的开口位置引出线缆，避免整束线缆反复穿拉造成的绝缘层磨损，同时这种开口结构也能让通道内部形成自然的空气对流，降低线缆长时间通电运行产生的积热问题，减少线路老化的安全隐患。通道顶部预留了不同规格的安装孔位，既可以用于多段通道之间的拼接固定，也能配合扎带对通道内部的线缆束进行分段绑扎固定，避免设备运行过程中产生的震动导致线缆移位、拉扯接线端子造成接触不良的问题。通道的边缘位置全部做了圆角钝化处理，没有尖锐的毛刺棱角，施工人员布线操作时不会划伤手部，也不会刮破线缆的外绝缘层，从细节处规避施工和使用过程中的安全风险。在实际选型应用中，这类规格的电缆通道多用于柜内二次回路布线、PLC控制模块周边的信号线缆整理、工控设备内部的动力线与信号线分隔排布场景，能够将不同功能的线缆规整约束在通道内部，避免不同线路之间交叉缠绕产生的信号干扰问题，同时也能让柜内布线走向清晰直观，后期运维排查线路时能够快速定位对应线缆的走向，大幅缩短故障排查的时间。不同于普通的封闭式走线槽，这款通道的结构设计兼顾了布线灵活性与结构强度，主体采用刚性材质制作，长时间使用不会出现形变塌陷的问题，即使在多段拼接、垂直安装的场景下也能保持结构稳定，不会因为线缆自重导致通道变形脱落，适配水平敷设、垂直敷设等多种安装走向，能够满足大部分工业电控场景下的线缆管理需求。
