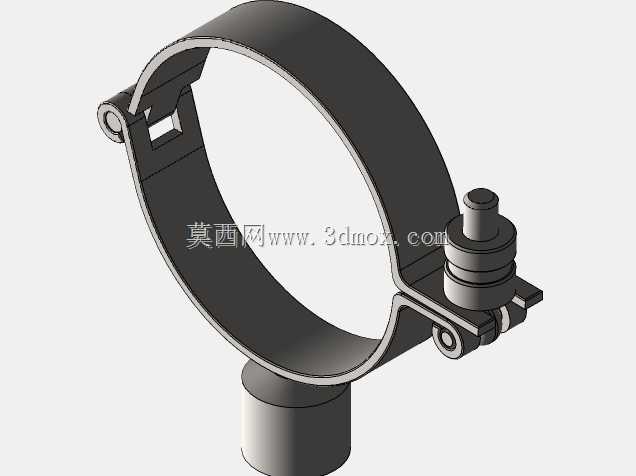

3英寸带凸台不锈钢管路固定管夹结构

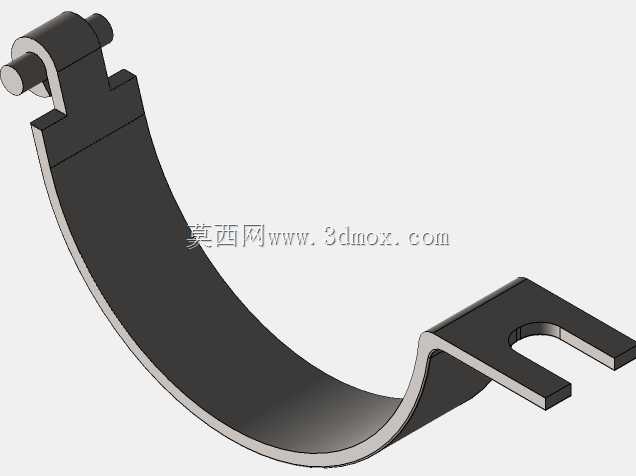

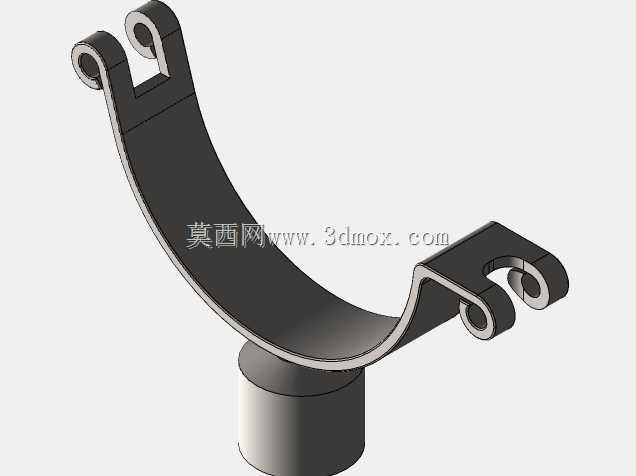

这款管夹主要面向工业流体输送管路的固定安装场景，在化工管路铺设、食品级流体输送系统、水处理设备管路排布中都有广泛应用，核心作用是将外径3英寸的圆形管路牢牢固定在安装基座上，避免管路因流体脉动、设备运行振动出现位移、接口松脱的问题。从结构设计来看，主体采用环形抱箍形式，抱箍的开口端搭配快锁式螺栓压紧结构，无需完全拆卸螺栓即可完成管路的装拆操作，在后期管路维护、局部更换时能大幅缩减拆装工时，抱箍内侧做了圆弧过渡处理，没有尖锐棱角，安装锁紧时不会刮伤管路外壁，对于薄壁不锈钢管路、塑料管路都能友好适配，不会出现局部应力集中压损管壁的问题。抱箍底部集成的M20 BSP外螺纹凸台是核心安装接口，这个凸台和抱箍主体采用一体式结构设计，相比焊接式连接的底座，不存在焊缝腐蚀、连接强度不足的隐患，安装时可以直接将凸台拧入预制内螺纹的安装基座，也可以搭配螺母穿过安装板完成固定，适配两种主流的安装形式，安装边界上，凸台的有效螺纹长度经过核算，能够适配厚度8-15mm的安装板材，拧紧后不会出现螺纹啮合长度不足导致的连接松动。材质选用316L不锈钢，本身具备优秀的耐腐蚀性，在有弱腐蚀介质、潮湿户外的工况下也能长期使用，不会像普通碳钢件那样短时间出现锈蚀胀裂、锁紧失效的问题。建模过程中对抱箍的开合角度做了合理限位，抱箍张开的最大角度刚好可以让3英寸管从侧面卡入，不需要将管路轴向穿入抱箍，在已铺设完成的管路改造项目中，这种侧装式的结构优势非常明显，不需要拆解原有管路的连接段就能完成管夹的加装。锁紧螺栓的位置做了沉台设计，螺栓头部完全沉入沉台内，不会突出抱箍外圆，在管路排布密集、安装空间紧凑的场景下，不会和相邻的管路、结构件产生干涉，螺栓配套的防松垫片结构也在模型中做了还原，能够模拟实际锁紧后的防松效果，在做管路系统的振动仿真时，可以直接调用这个模型的连接参数，不需要额外简化结构。抱箍的环形部分做了等强度设计，非受力区域的壁厚做了合理减薄，在保证抱紧力满足管路固定要求的前提下，尽可能降低整体重量，不会给安装基座带来额外的负载，同时环形部分的刚度经过校核，在额定锁紧力矩下不会出现过度变形，保证和管路外壁的贴合面积达到85%以上，抱紧力均匀分布在接触面上，长期使用也不会出现管路局部凹陷的问题。
