三款M12规格六角锁紧与盖形螺母结构

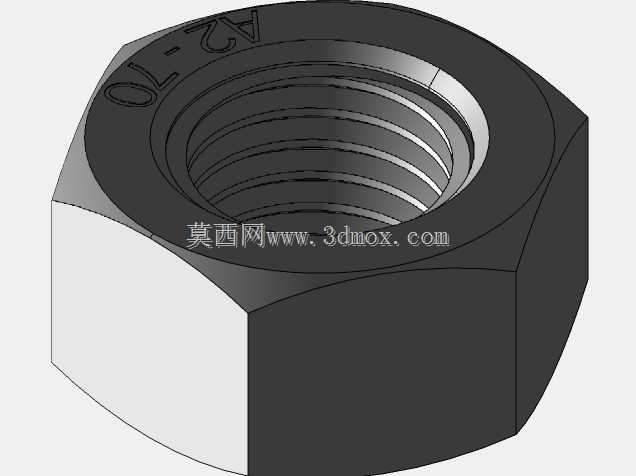

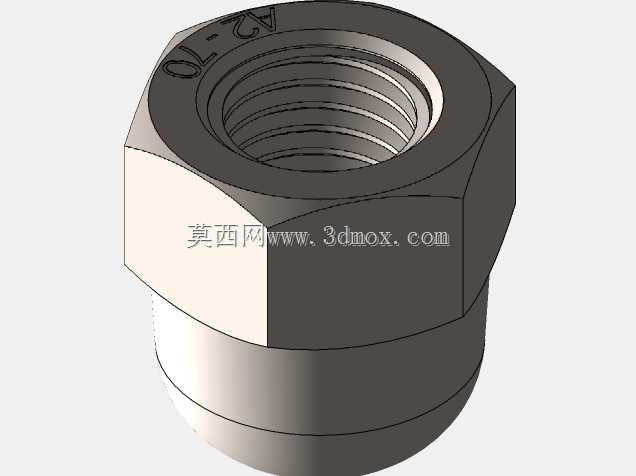

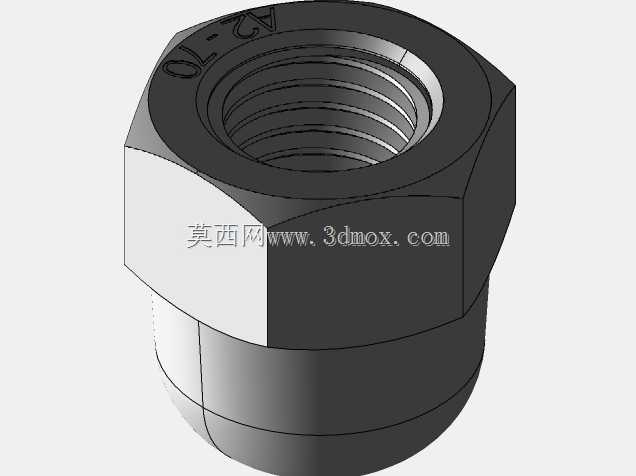

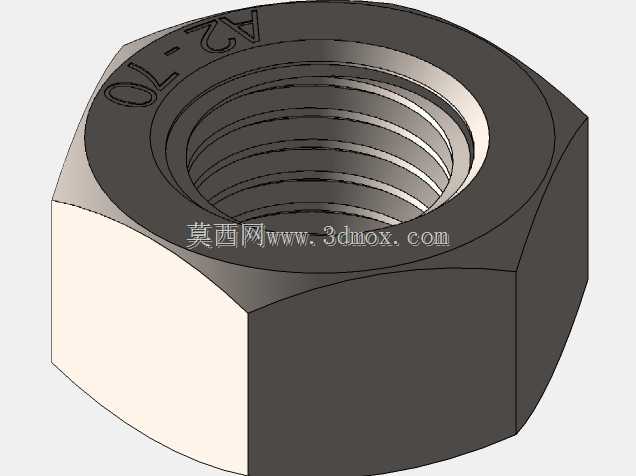

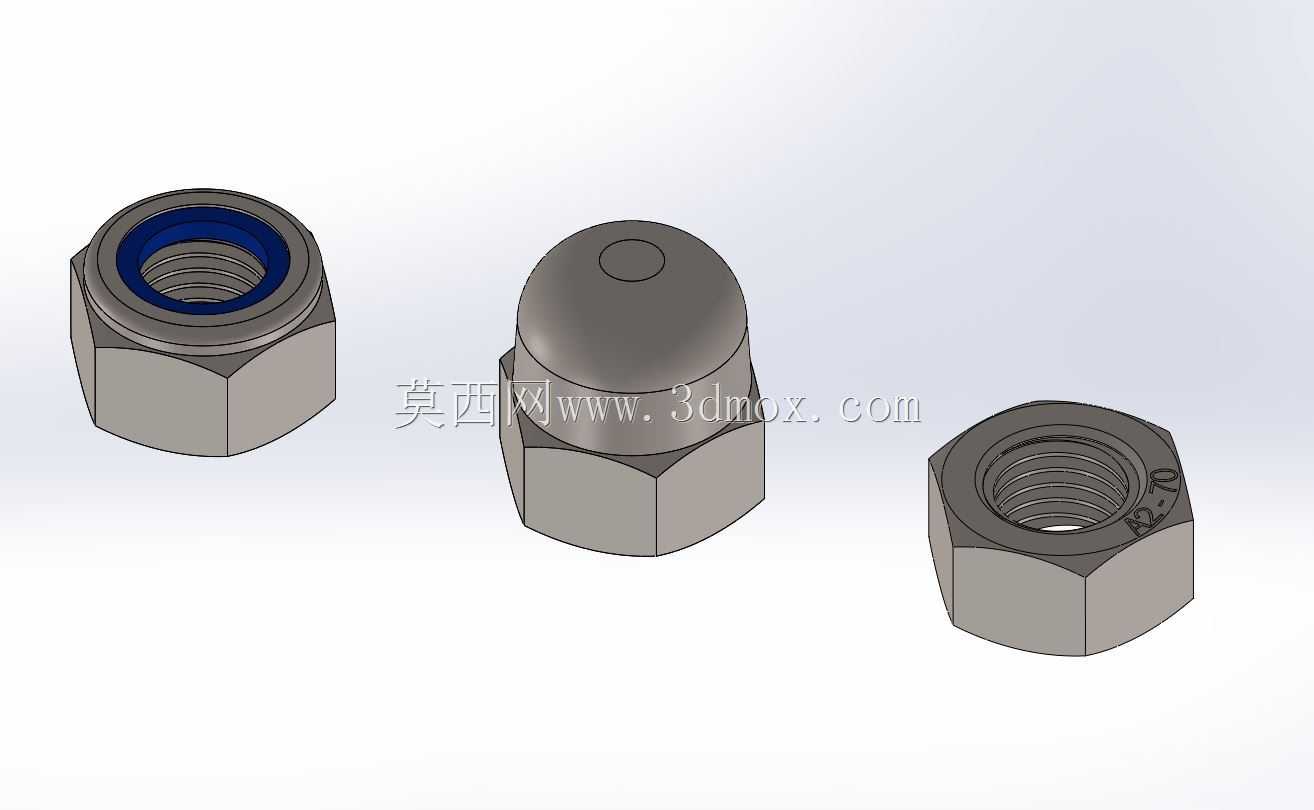

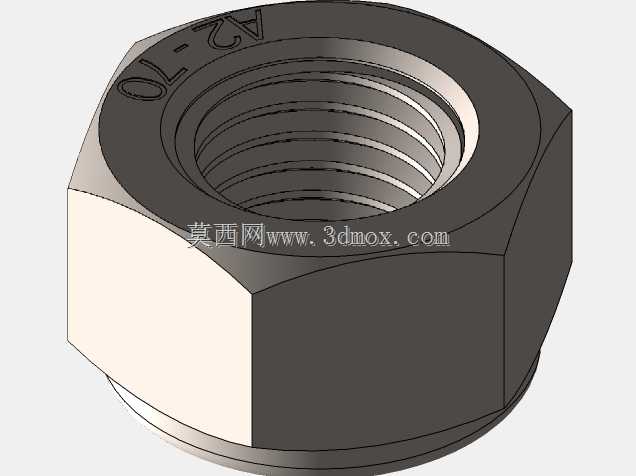

在各类机械装配、工装夹具搭建、户外不锈钢构件连接场景中，M12规格的螺母是中等载荷连接节点的核心配套紧固件，本次呈现的三款同规格螺母，分别对应不同工况下的连接需求，覆盖了防松、防护、常规紧固三类典型使用场景。从结构设计逻辑来看，左侧带蓝色尼龙嵌件的六角防松螺母，主要针对存在持续振动、交变载荷的装配场景，比如自动化输送线机架拼接、小型电机安装座固定、户外光伏支架的节点连接，这类场景下普通六角螺母容易在长期振动中出现螺纹副回转松脱，尼龙嵌件在螺纹拧入过程中会产生持续的径向抱紧力，不需要额外加装弹簧垫圈或止退垫片，就能实现可靠的锁止效果，同时不会对螺栓螺纹造成额外的切削损伤。中间的盖形螺母，核心作用是在完成螺纹紧固后，包覆外露的螺栓尾端，一方面避免螺栓外露螺纹在运输、设备运行过程中被磕碰损伤，另一方面也能防止外露螺纹划伤操作人员，在食品加工设备外罩安装、医疗设备外围护结构固定、户外景观金属构件连接场景中使用较多，其顶部的圆弧封盖结构做了等壁厚设计，既保证封盖部分有足够的结构强度，不会在安装拧紧过程中出现凹陷变形，也控制了整体的安装高度，避免凸出部分占用过多装配空间。右侧的普通六角螺母是最通用的紧固结构，适用于无特殊防松、防护需求的常规静载荷连接场景，比如普通设备机架的内部连接、钣金框架的拼接固定。三款螺母的六角对边尺寸均遵循标准M12紧固件的通用尺寸规范，可适配常规的19号开口扳手、套筒工具进行拧紧作业，安装边界上，尼龙锁紧螺母的总高度略高于普通六角螺母，盖形螺母的总高度最高，在做装配空间校核时，需要根据所选螺母类型预留足够的螺栓旋入长度，其中尼龙锁紧螺母需要保证螺栓螺纹完全穿过尼龙嵌件，才能达到预期的防松效果，盖形螺母则需要控制螺栓旋入深度，避免螺栓顶端顶到封盖内壁导致无法拧紧到位。三款螺母的六角头部均做了标准的倒角处理，既方便扳手对位卡入，也能去除六角边缘的加工毛刺，避免安装过程中划手。在三维建模过程中，三款螺母的螺纹部分均按照标准公制粗牙螺纹的牙型参数构建，可直接用于装配干涉检查、装配工艺模拟，在做整机BOM统计时，可直接根据不同工况的需求选型对应款式，不需要重复进行基础结构建模，能大幅缩短结构设计阶段的标准件选型与建模周期。
