机架式内置光驱电子设备内部结构设计

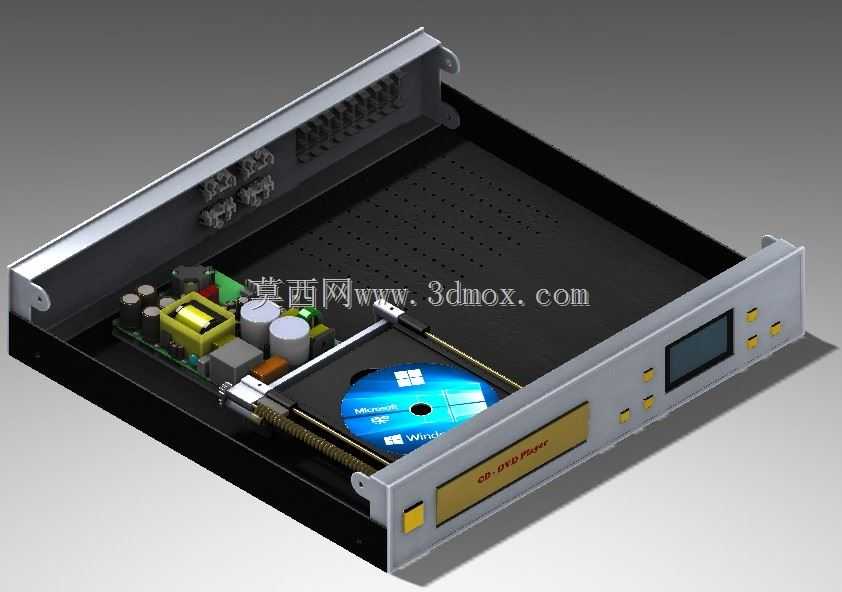

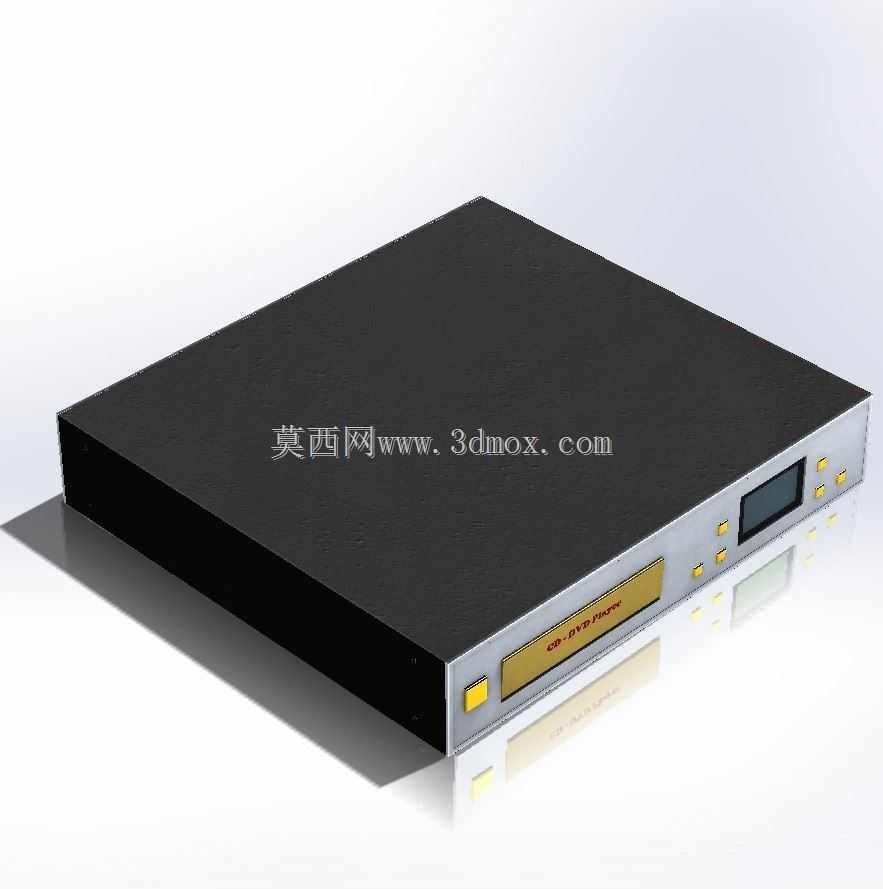

该结构为标准1U机架式安装的电子设备内部装配方案，适配标准19英寸机柜安装场景，常见于工控机房、影音播控、数据存储等机柜部署环境，整体安装宽度严格匹配19英寸机柜立柱孔距，安装深度可根据机柜前后立柱调节范围适配，机箱高度遵循1U机架设备标准尺寸，可直接固定在机柜通用L型托板或立柱安装孔位上，无需额外定制安装支架。设备核心功能集成了SATA接口DVD光驱模块，可实现光盘介质的数据读取、影音内容播放功能，光驱采用滑轨抽拉式安装结构，日常维护时光驱可沿导轨滑出机箱前方面板，无需拆解整机外壳即可完成光盘取放或光驱模块更换，导轨采用标准冷轧钢冲压成型，滑动行程匹配光驱弹出最大距离，限位结构设置在滑轨末端，避免光驱抽拉时脱出机箱造成连接线缆拉扯。机箱主体采用1.2mm厚度冷轧钢板折弯成型，底板设置密集阵列式通风散热孔，孔位排布避开内部PCB板走线区域与元件安装位，既保证内部电源模块、主控板工作时的空气流通散热，又避免大尺寸异物掉落触碰内部带电元件。前面板采用铝合金拉丝工艺处理，集成了小型状态显示屏与功能操作按键，显示屏可实时显示设备工作状态、光驱读盘进度信息，按键采用轻触式结构，按键帽突出面板高度不超过2mm，避免机柜内设备密集部署时误触。内部元件布局遵循强弱电分离原则，电源模块布置在机箱左侧区域，与右侧光驱、主控板之间设置金属隔离挡板，减少电源电磁干扰对音视频信号、数据传输信号的影响，内部线缆沿机箱侧边走线槽布置，采用扎带固定，避免线缆遮挡散热风道或触碰运动部件。机箱后侧预留标准接口安装位，可根据实际使用需求配置电源接口、数据传输接口、音视频输出接口，接口挡板采用可拆式设计，适配不同功能版本的接口配置需求。机箱上盖采用快拆式螺丝固定，拆卸两颗固定螺丝即可取下上盖，方便内部元件的检修与更换，上盖内侧可根据散热需求粘贴防尘泡棉，阻挡机柜内循环气流携带的灰尘进入设备内部。
