带微调功能可调式多用途划线杆结构

这款可调式划线作业杆，最初是为车间钳工划线工位的多场景作业需求设计的，在钣金划线、玻璃裁切、垫圈修边这类需要精准定距划线的工序里，能替代传统单头划规解决长距离划线、多工序切换作业的痛点。整套结构采用双平行光杆作为滑动导向基体，两端配置带锁紧机构的滑动座，滑动座上预留了多组工具安装位，可根据作业需求快速更换划针、碳化钨刀头、球头触头、垫圈修边刀口这类作业端头，不需要额外准备多套专用划线工具，就能覆盖不同材质、不同工序的划线作业需求。

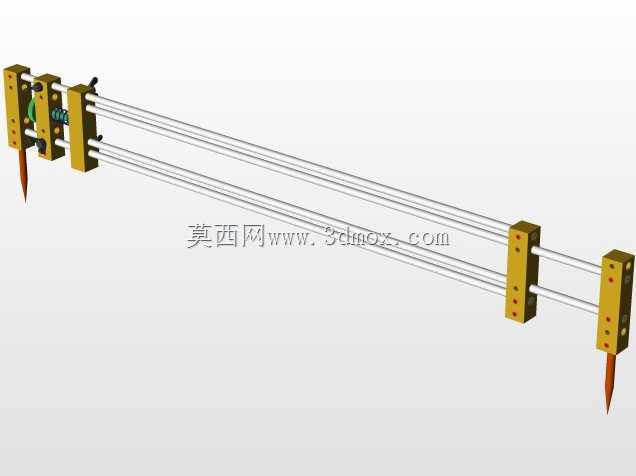

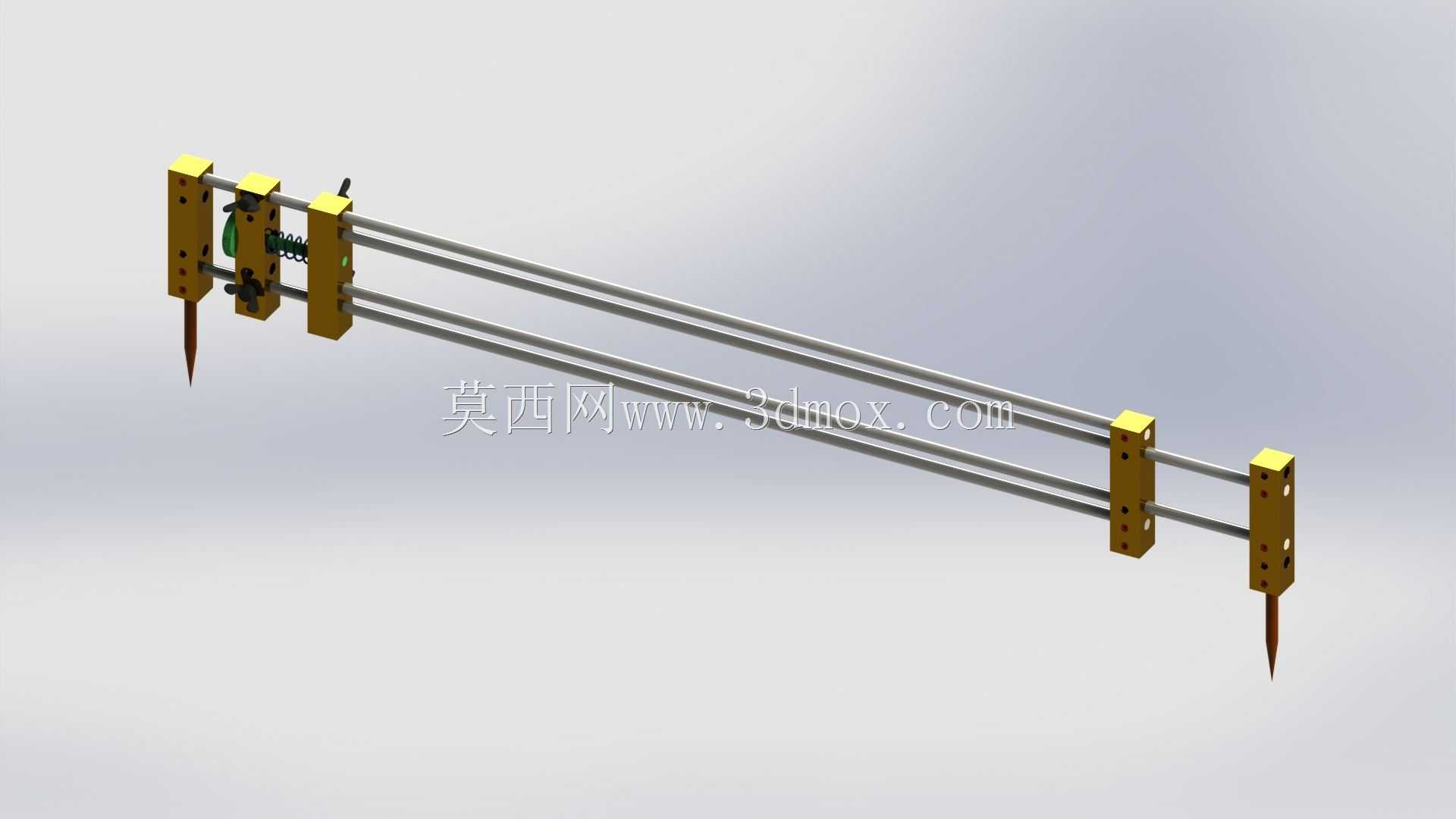

从结构设计逻辑来看，双光杆导向的方案相比单杆结构，能完全避免滑动座绕杆体转动的问题，划线过程中作业端头的垂直度不会因为杆体受力发生偏移，滑动座上集成的微调机构采用细牙螺纹传动，微调行程覆盖0-15mm范围，锁紧后配合端面顶紧结构，能在长时间划线作业中保持尺寸稳定，不会因为手推受力出现滑动移位。两端的固定座上设计了锥状定位触头，既可以直接抵在工件基准边作为定位支点，也能配合磁吸座固定在大型工件的平面上，适配平面、台阶面、圆柱面这类不同基准面的定位需求。

安装边界上，双导向光杆的标准跨距为40mm，滑动座的内孔与光杆采用H7/g6的间隙配合，滑动顺畅无卡滞同时径向晃动量控制在0.02mm以内，单根光杆的有效滑动行程可根据作业需求选配不同长度规格，常规配置下最大划线跨距可达600mm，满足大部分中小型钣金件、玻璃板材的划线尺寸需求。作业端头的安装孔采用标准φ8mm通孔，配合侧面紧定螺钉锁紧，市面上同规格的标准划针、刀头都能直接替换使用，不需要额外定制专用配件。

实际车间使用场景中，这套工具除了常规的金属板材划线，更换碳化钨刀头后可以直接在普通玻璃表面进行裁切前的划线作业，球头触头则可以在使用内部靠模划线时，替代外部划线触头沿靠模轮廓行走，避免尖锐划针刮伤靠模工作面，垫圈修边刀口可以直接对薄铜垫、纸垫这类密封垫片进行现场修形，不用再将垫片转移到剪切设备上二次加工，能大幅减少钳工工位的辅助作业时间。滑动座上的锁紧扳手采用偏心凸轮结构，单手就能完成锁紧与松开操作，调整划线尺寸时不需要双手配合操作，在大型工件上进行高空或者俯身作业时，操作便利性远高于传统的螺栓锁紧式划规。
