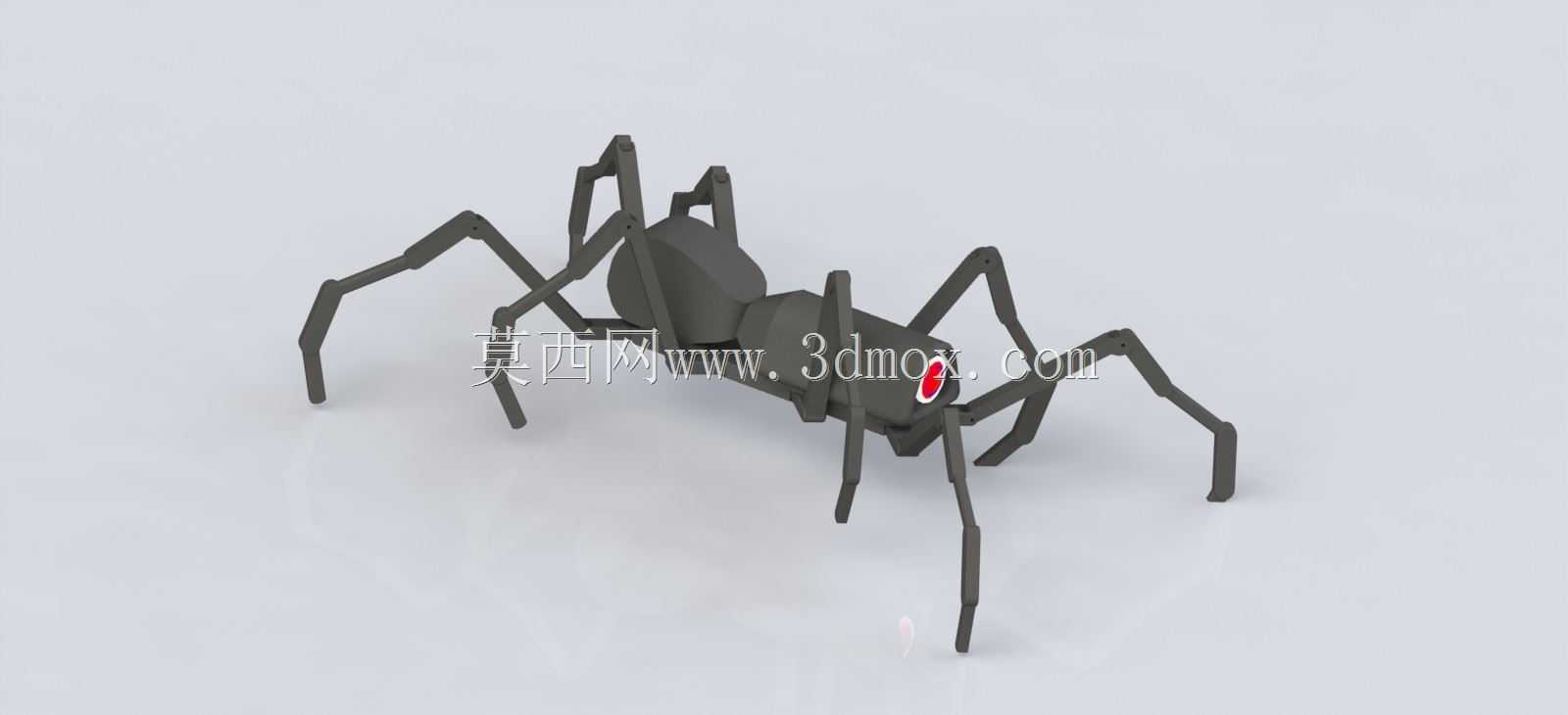

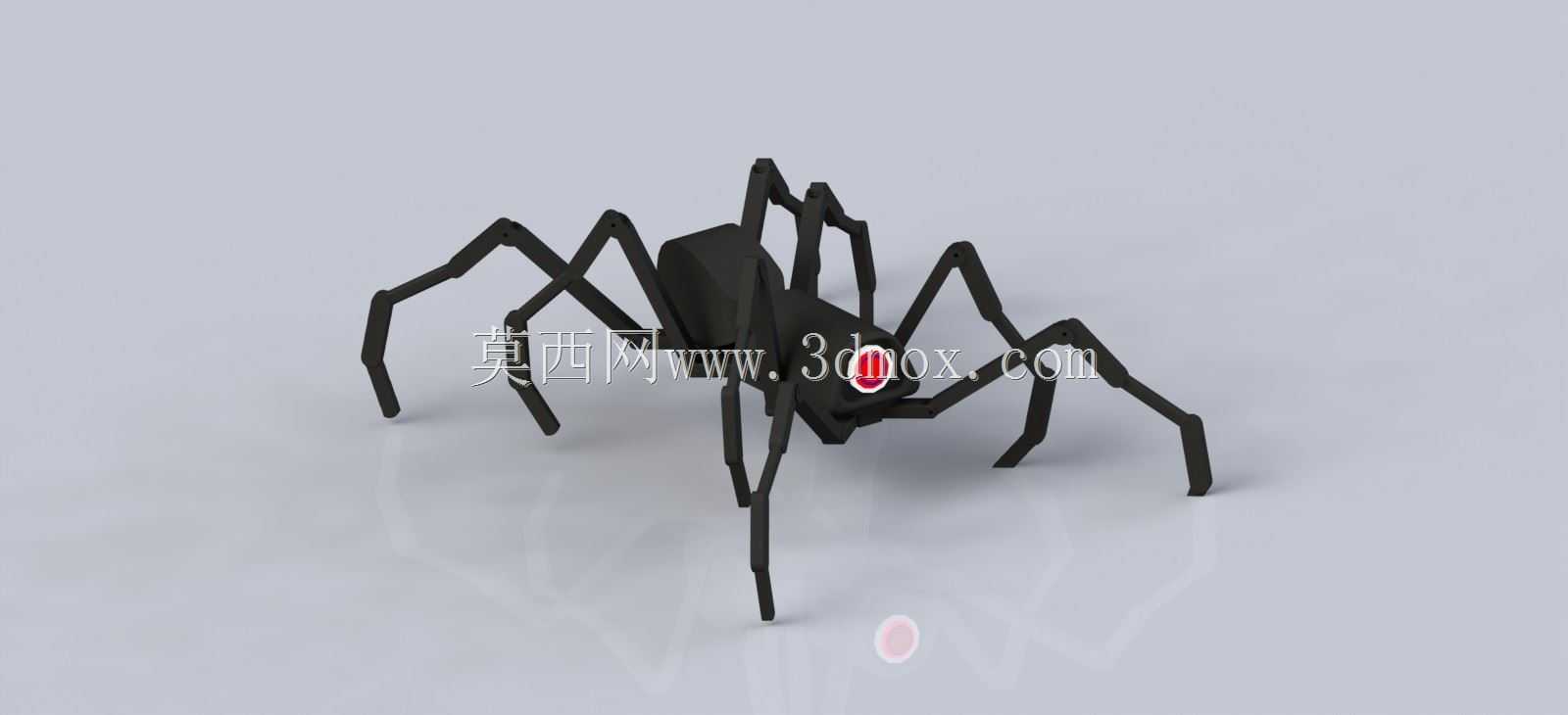

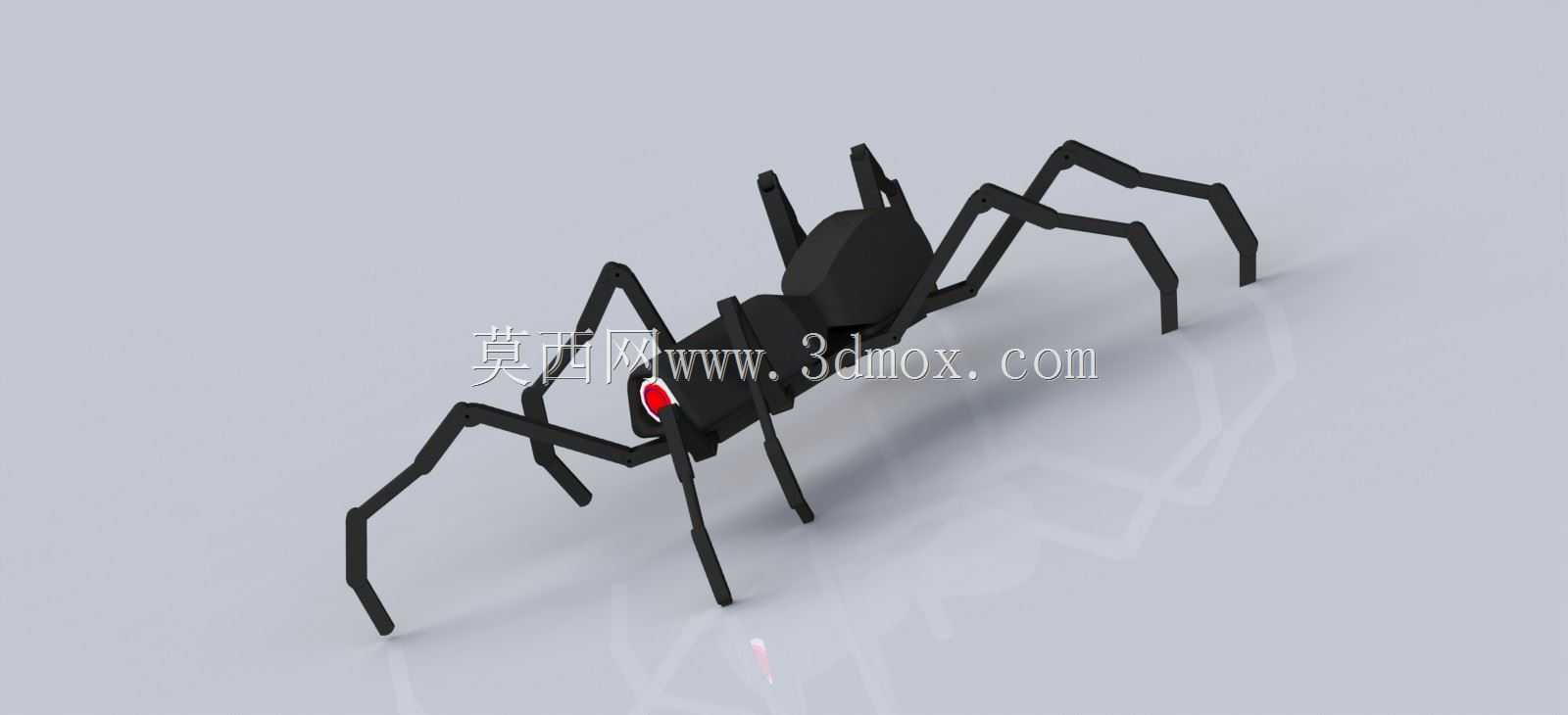

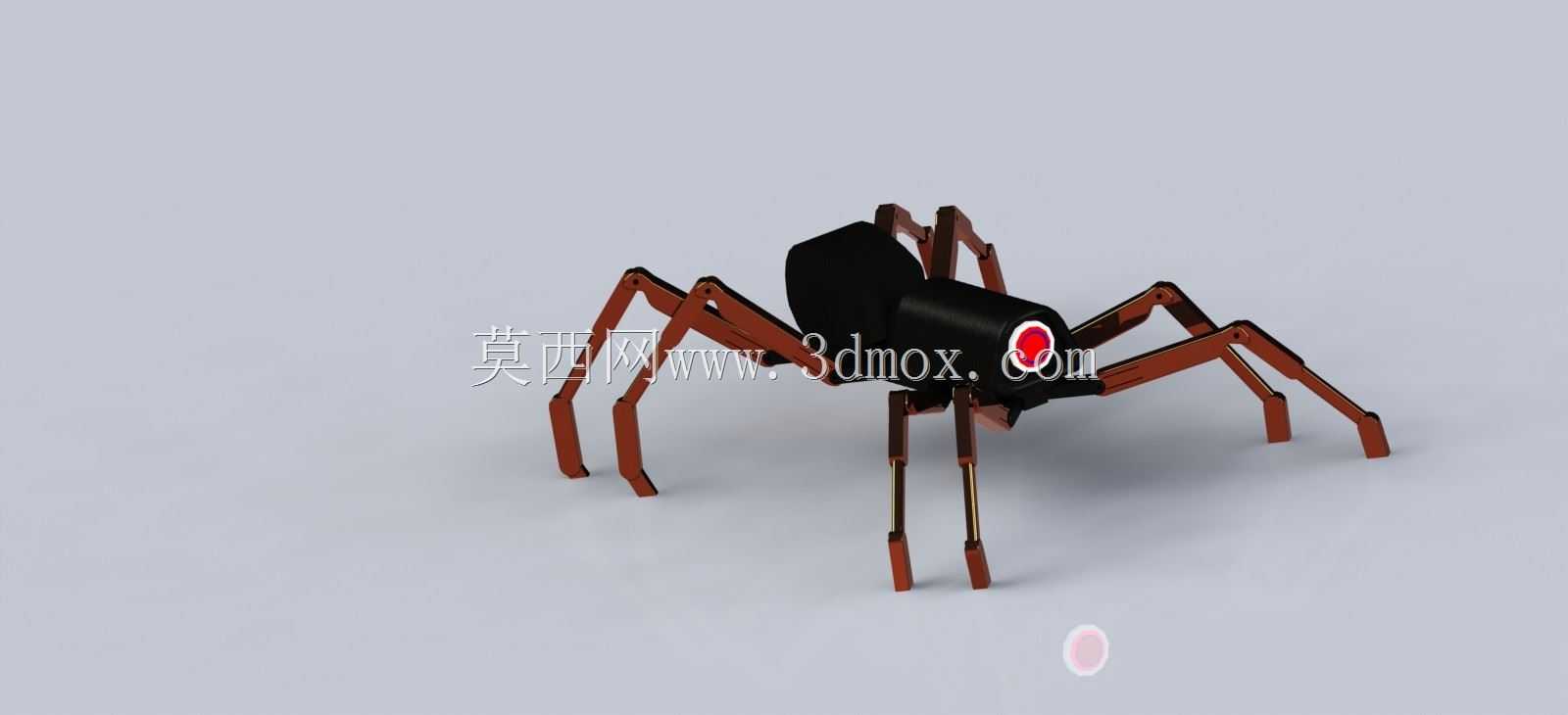

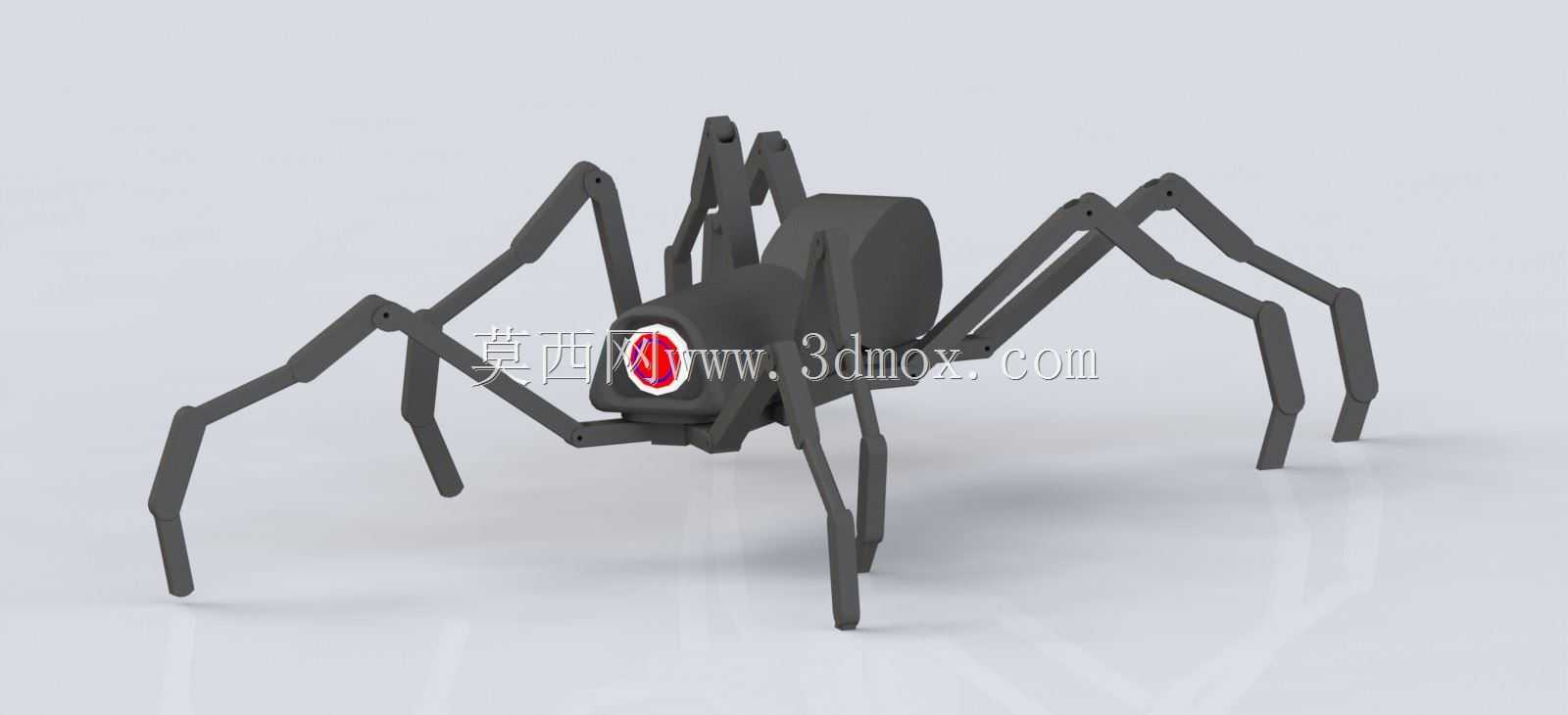

仿生多足蜘蛛形态行走机器人结构

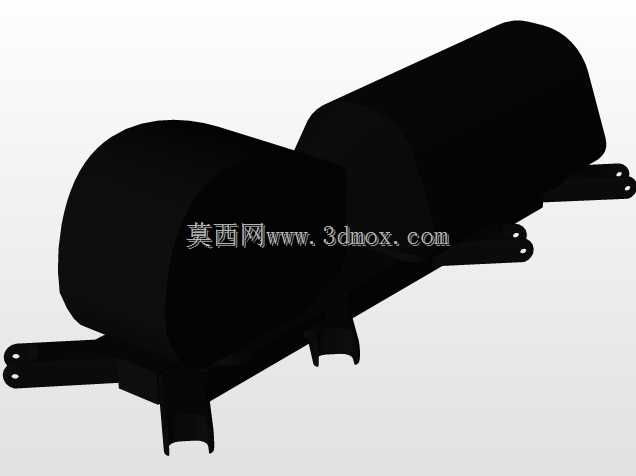

这款仿生蜘蛛行走机构的设计，最初是面向狭小空间探测、复杂地形巡检场景的落地需求展开的，区别于轮式、履带式移动机构，多足仿生结构对非结构化地形的适配能力更强，能够跨越高度达到自身机身高度三分之二的障碍，在管道内部巡检、灾后废墟探测、工业设备狭窄间隙排查的场景中，能够进入常规移动设备无法抵达的区域完成作业。从结构设计逻辑来看，整机采用分节式躯体布局，前后躯体段通过铰接结构连接，预留了15度的俯仰偏转余量，在越障过程中可以随地形调整躯体姿态，避免机身底部与凸起地形发生剐蹭，八只机械足采用对称式分布，每侧四只足的运动相位相互错开，保证行走过程中始终有至少三只足与支撑面接触，从根源上提升静态与动态行走的稳定性，不会出现侧翻问题。单只机械足采用三段式连杆结构，根关节、膝关节、足端关节的转动副都做了限位设计，根关节的水平摆动范围覆盖正负30度，膝关节的俯仰摆动范围为0到75度，足端设置了防滑缓冲垫，在光滑金属面、粗糙混凝土面都能获得足够的附着摩擦力，不会出现行走打滑的问题。设计过程中特意控制了整机的安装边界，躯体最大宽度不超过单足完全展开时跨度的二分之一，足端完全收拢时整机的横向尺寸可以压缩至正常行走状态的40%，方便在狭长管道内完成转向、进退动作，躯体顶部预留了标准载荷安装位，可以根据作业需求搭载微型摄像头、气体检测传感器、温度采集模块等不同作业组件，不需要额外改动主体结构就能适配不同的巡检任务。在运动逻辑匹配上，每只机械足的驱动舵机走线都通过躯体内部的走线槽布置，避免行走过程中线路与外部结构发生缠绕，足端的受力点经过重心配平计算，整机重心落在躯体几何中心偏下的位置，进一步提升斜坡行走、壁面过渡时的姿态稳定性，哪怕在30度的倾斜坡面上行走，也能保持躯体平稳不会发生倾覆。区别于常规的串联式多足结构，这款仿生蜘蛛机构的腿部连杆采用等强度设计，在保证足端支撑强度足够承载3倍机身重量的前提下，尽可能压缩腿部构件的厚度，降低整机自重，减少行走过程中的驱动负载，提升续航表现。针对不同的作业场景，还可以通过调整腿部关节的限位角度，切换行走步态，在平整路面采用快速三角步态提升移动效率，在复杂碎石地形采用慢步交错步态提升通过性，不需要更换硬件结构就能适配不同的作业环境。
