车床用方形快换刀架刚性结构组件

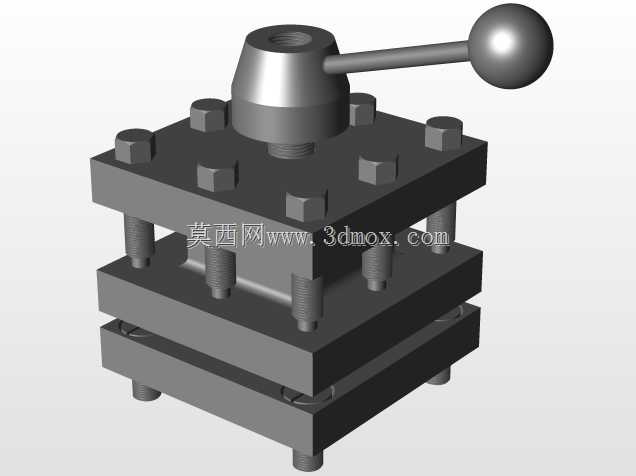

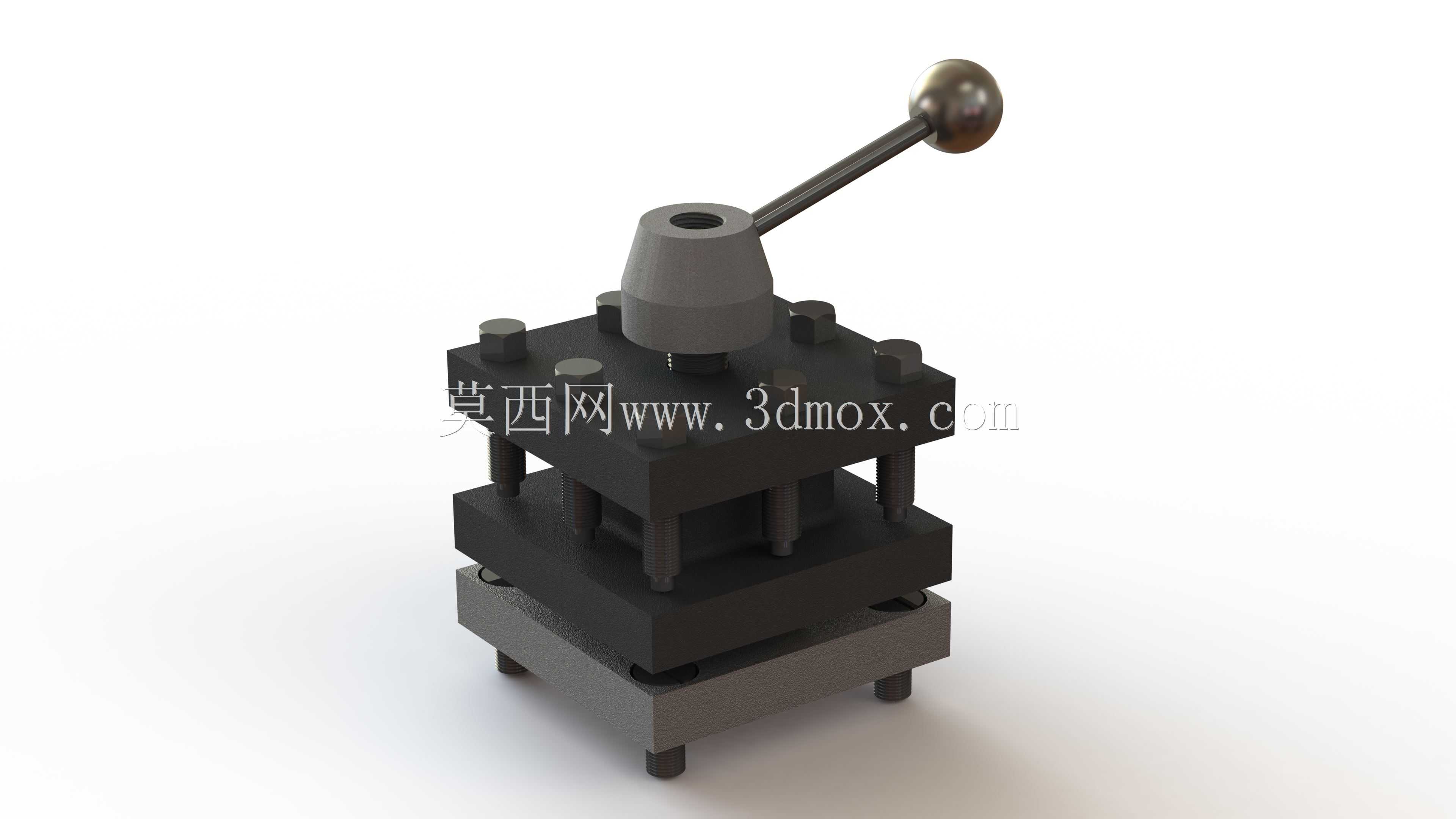

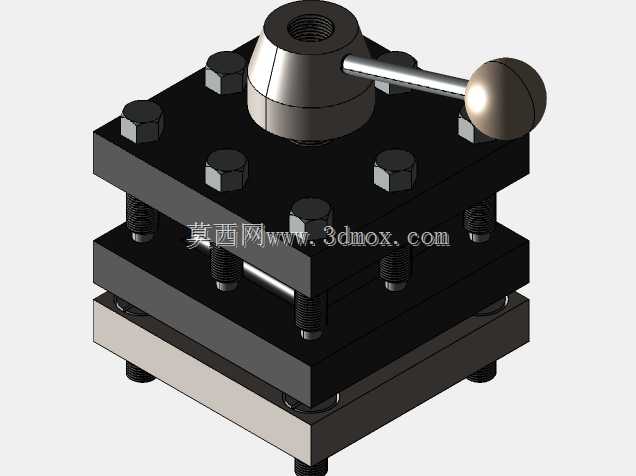

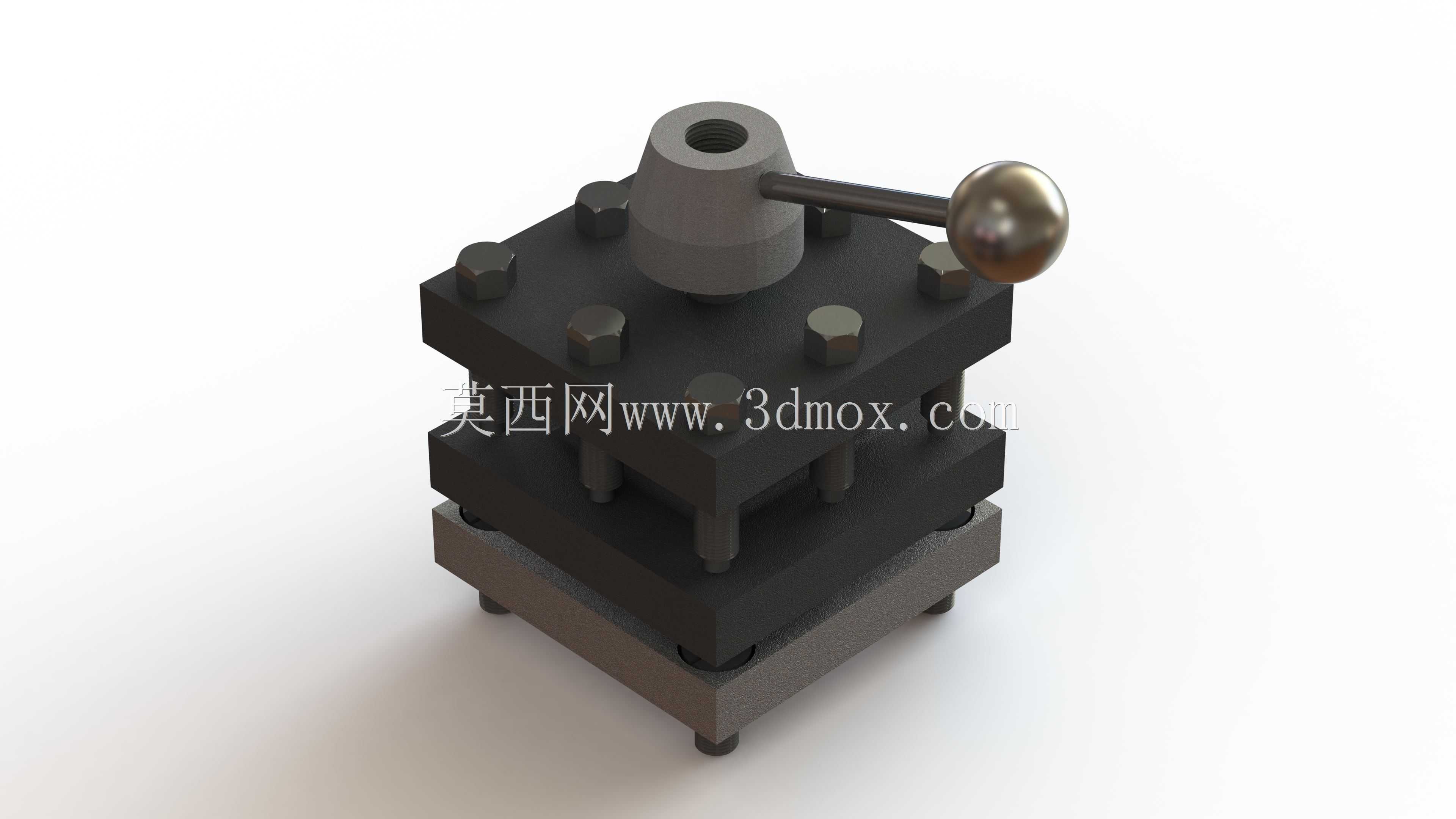

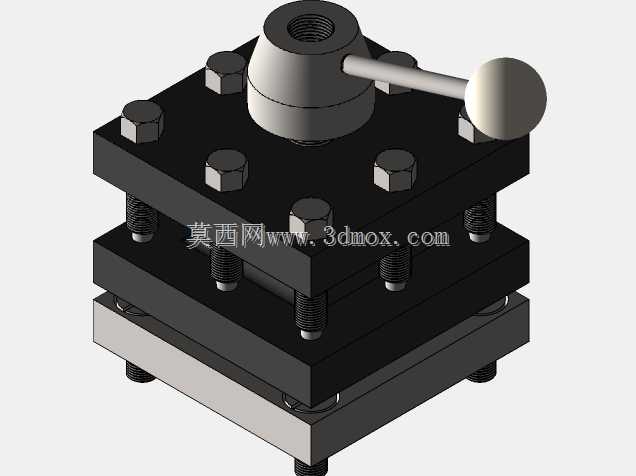

在普通卧式车床的日常加工作业中，刀架是直接决定刀具装夹稳定性、换刀效率以及加工精度的核心功能部件，这款方形刀架结构，正是针对中小规格车床的多工序加工需求设计的刚性装夹组件。从实际应用场景来看，这类方形刀架普遍适配CA6140、C6132等常规普通车床的中拖板安装位，也可根据安装接口尺寸调整后用于小型数控车床的手动换刀工位，能够同时装夹四组不同用途的切削刀具，覆盖外圆车削、端面车削、切槽、内孔加工等常见工序，无需在单次加工循环中反复拆装刀具，大幅降低换刀过程的对刀辅助时间。从结构设计逻辑来看，整个组件采用层叠式定位锁紧结构，底部为与中拖板连接的安装基座，基座上设置有定位销孔与T型螺栓安装槽，能够保证刀架整体与车床进给轴的平行度、垂直度公差控制在机械加工要求的范围内；中间层为可绕中心轴回转的刀台本体，四个方向均设置有刀具装夹槽，装夹槽的定位面经过精密研磨，保证装夹后的刀具刀尖高度与车床主轴中心高一致，减少装夹后的垫片调整工作量；顶部为锁紧压块与操作手柄组件，通过偏心锁紧机构实现刀台回转后的刚性锁紧，避免切削过程中出现刀台移位、让刀的问题。在功能特性层面，这款刀架的锁紧机构采用多螺栓辅助压紧设计，相比普通的单螺栓锁紧刀架，整体刚性提升明显，在进行大切深的粗车加工时，能够有效抑制切削振动，减少工件表面的振纹，提升加工表面质量；操作手柄的力臂长度经过优化，操作人员无需借助加力杆即可完成锁紧与松开操作，换刀时只需扳动手柄松开锁紧机构，将刀台转动到对应刀具的工位后，反向扳动手柄即可完成锁紧定位，操作流程简单，对操作人员的技能要求较低。从安装边界尺寸来看，这款方形刀架的基座安装孔距适配常规中小车床的中拖板安装螺孔位置，整体高度控制在不影响车床最大加工直径的范围内，刀台的装夹槽宽度适配20mm、25mm规格的方柄车刀，能够满足绝大多数常规车削加工的刀具装夹需求；组件内部的定位销采用淬硬处理，长期使用后磨损量极小，能够长期保持回转定位精度，减少重复对刀的误差。在实际生产使用中，这类方形刀架的维护成本极低，日常只需定期在中心回转轴、锁紧机构的配合面加注润滑油，即可保证操作的顺畅性，不存在复杂的液压、气动元件，故障率远高于电动、液压自动刀架，非常适合单件小批量加工的维修车间、小型机械加工企业使用，能够在控制设备改造成本的前提下，有效提升车床的加工效率与加工稳定性。
