电气测量用4毫米香蕉插头连接器

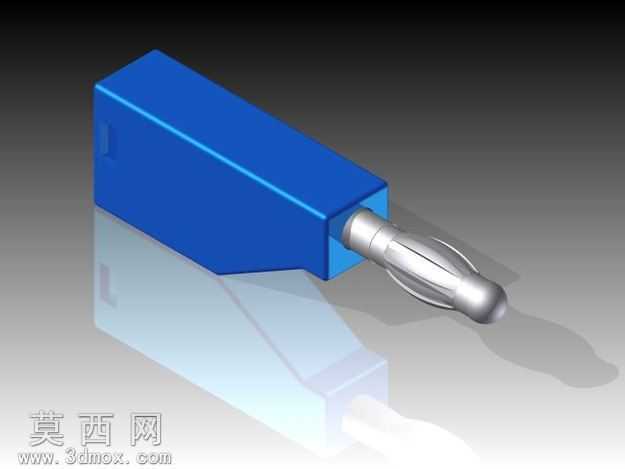

本款4毫米香蕉连接器采用三维参数化建模方式完成全结构设计，建模过程中优先保证电气接插件的尺寸精度与装配合理性，针对插头插拔接触段做了重点结构还原：金属插头部还原了香蕉插头特有的弹性开槽结构，该结构建模时通过曲面扫掠、布尔切除完成开槽特征，保证插合后可依靠金属弹性形变与配套插座形成稳定过盈接触，降低接触电阻保障测量信号稳定传输。绝缘握持部分采用长方体带过渡斜角的造型，建模时通过拉伸拔模、圆角过渡处理壳体棱边，既还原注塑外壳的工艺特征，也避免尖锐棱角带来的使用划伤风险，金属插头与绝缘壳体的装配位置做了精准的同轴度约束，还原实际产品的装配定位关系。材质渲染阶段，金属插头部分采用抛光金属材质，调整反射粗糙度模拟镀镍金属件的哑光金属质感，还原接插件金属部件的真实表面状态；绝缘外壳部分采用蓝色哑光工程塑料材质，调整漫反射颜色与高光参数，匹配PA注塑外壳的表面质感，同时添加轻微的环境反射效果提升渲染真实度，场景中添加了柔和的渐变背景与软阴影，突出连接器的整体造型与结构细节。设计思路上围绕电气测量场景的使用需求展开，4毫米的标准插头尺寸适配通用测试接线座，绝缘外壳的长度设计满足手持插拔的操作空间，金属插头部的长度与开槽比例经过尺寸校验，保证插拔力度适中、接触可靠，整体模型完整还原了产品的外观与核心结构特征，可用于电气接线演示、测量设备配套结构展示等场景。
