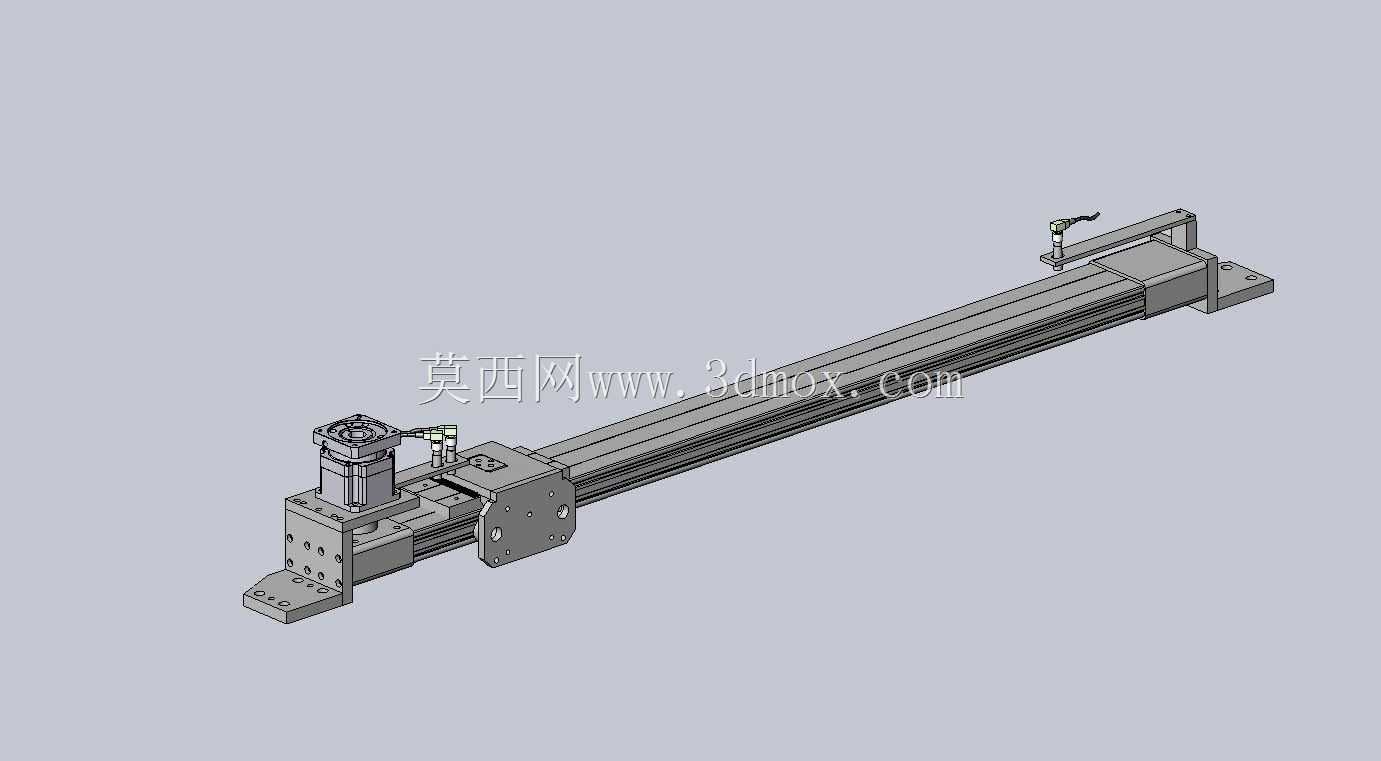

精密伺服横向直线驱动滑台组件

这套横向驱动组件是自动化产线里承担水平方向精准位移的核心执行单元，常见于3C电子装配工位的物料移栽、检测设备的探针横移进给、包装产线的物料分距推送等场景，也可搭配垂直轴搭建两轴、三轴直角坐标运动平台，替代人工完成重复定位精度要求较高的直线往复动作。从结构设计来看，组件采用伺服电机直连驱动端的布局，电机输出端通过联轴器衔接滚珠丝杠副，将电机的旋转运动转化为滑座的直线运动，丝杠两端采用固定-支撑的轴承安装形式，可抵消高速往复运动产生的轴向窜动，保证长行程下的传动刚性。滑座部分采用内嵌式滑块与线性导轨配合的结构，导轨沿铝型材基座的安装槽平行布置，滑块与滑座通过定位销孔完成精准定位，可承受一定的倾覆力矩与侧向负载，适配不同工况下的工装安装需求。基座采用标准工业铝型材挤压成型，型材本体自带T型安装槽，既可以通过槽内螺母快速固定传感器、拖链、限位挡块等周边附件，也能从型材底部完成整组组件的设备台面安装，无需额外加工复杂的安装基座，大幅降低现场装配的调整工作量。设计阶段充分考虑了安装边界的适配性，驱动端的电机安装座与型材端面采用止口定位，保证电机输出轴与丝杠的同轴度，避免偏心带来的传动磨损与异响；滑座表面预留了成组的螺纹安装孔与定位销孔，可直接连接气动夹爪、真空吸盘、检测探头等末端执行件，孔位间距符合通用工业安装标准，无需额外转接板即可完成适配。行程末端预留了机械硬限位与光电开关的安装位置，可根据实际使用行程调整限位触发位置，防止滑座超程脱出；拖链安装槽沿基座侧面平行布置，可容纳电机动力线、编码器线以及末端执行件的气路、线路，避免运动过程中管线拖拽磨损。整个组件的传动部分采用半封闭防护结构，可阻挡车间环境内的浮尘、切屑落入导轨与丝杠接触面，日常维护仅需定期在注油嘴处补充润滑脂即可，无需频繁拆解清洁。在选型适配时，可根据负载重量、运行速度、定位精度要求更换不同导程的丝杠，或是调整电机的安装方向，满足不同设备的安装空间限制，比如在安装空间局促的工位，可将电机改为折返式安装，缩短组件整体的横向长度，适配紧凑的设备内部布局。
