三孔圆弧连接连杆类练习零件结构

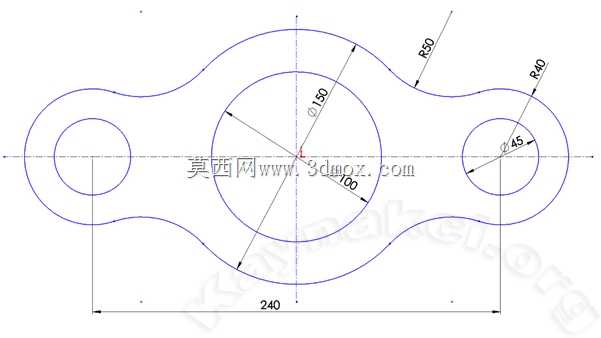

这类三孔圆弧过渡的平面连杆类零件，常出现在轻工输送设备、小型工装夹具的联动机构中，作为中间传力构件衔接两个远端铰接点与中部动力输入轴，将转轴的回转运动转化为两端铰接点的往复摆幅，在低速轻载的联动场景下能稳定传递扭矩，同时避免棱角结构带来的应力集中问题。从结构设计逻辑来看，中部设置直径150的大尺寸轴孔，用于匹配动力输出端的主轴，孔位周边预留足够的壁厚来承受轴肩传递的径向载荷，孔中心到左侧小孔中心的水平跨距为240，这个尺寸直接决定了机构摆动的行程范围，两端直径45的小孔用于安装铰接销轴，分别连接执行端的摆臂组件。外轮廓的圆弧过渡是这类零件设计的核心要点，中部大孔外侧采用R100的圆弧与两端R50、R40的外圆弧平滑相切，既保证了零件整体的结构刚度，又能最大限度去除冗余材料，降低构件自身的转动惯量，让机构往复动作时的惯性冲击更小。在实际建模练习过程中，需要先确定三个孔的中心定位基准，以中部大孔中心为坐标原点，水平方向定位两侧小孔的中心位置，再通过相切约束逐一绘制外轮廓的连接圆弧，确保所有衔接位置无尖角、无曲率突变，完全符合机械加工的工艺要求。这类零件的安装边界需要注意，外轮廓最大宽度不超过中部R100圆弧的直径范围，安装时要预留足够的摆动空间，避免零件动作时与周边的机架结构发生干涉，两端铰接孔的同轴度需要控制在合理公差范围内，防止销轴安装后出现卡滞、偏磨的问题。从受力角度分析，这类对称式的轮廓设计能让载荷在零件截面上均匀分布，圆弧过渡位置的截面变化平缓，不会出现明显的应力集中点，在反复交变载荷作用下的疲劳寿命远高于直角过渡的结构，非常适合入门阶段的建模练习者掌握平面草图的约束逻辑、圆弧相切的绘制技巧，同时理解传动连杆类零件的尺寸设计与实际工况的匹配关系，为后续复杂曲面类、装配体类的建模工作打下扎实的草图绘制基础。
