U型折弯金属安装固定支架结构

项目分类:3D模型 发布时间:2021-09-07 ID:263779
  • U型折弯金属安装固定支架结构
  • U型折弯金属安装固定支架结构
  • U型折弯金属安装固定支架结构
  • U型折弯金属安装固定支架结构

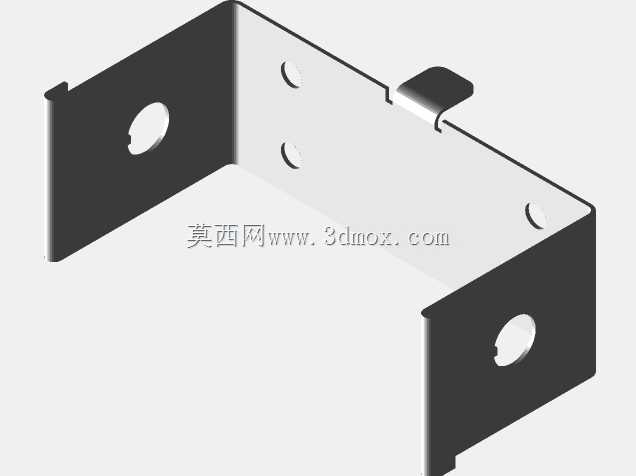

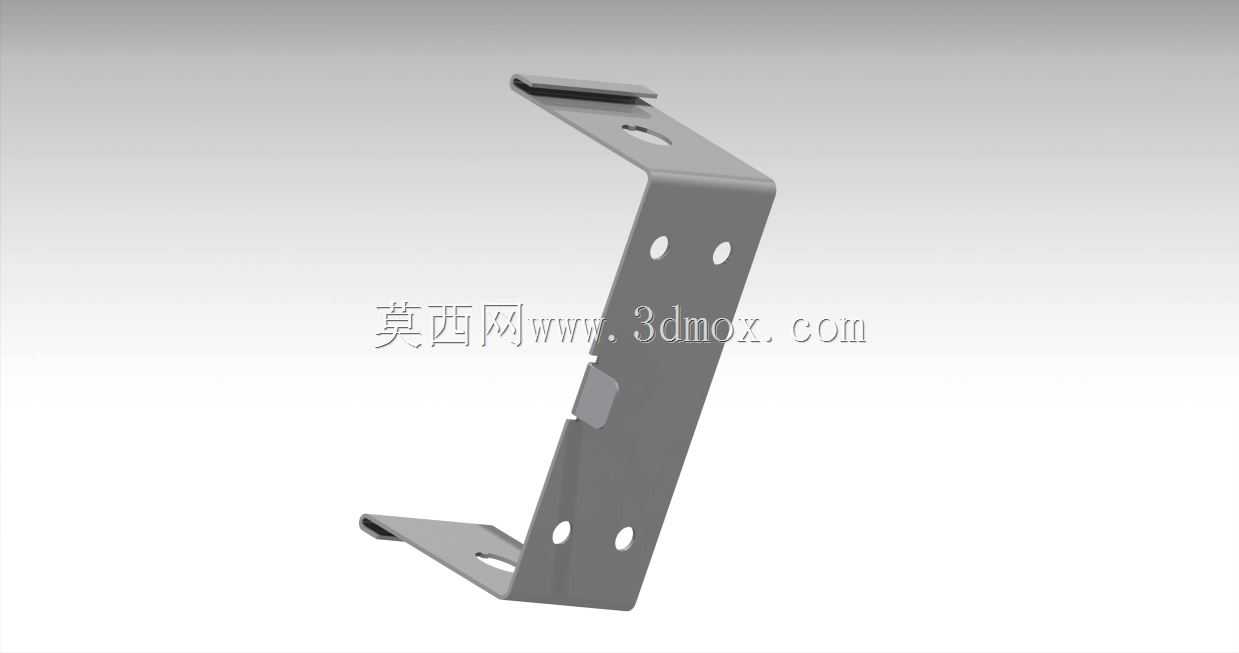

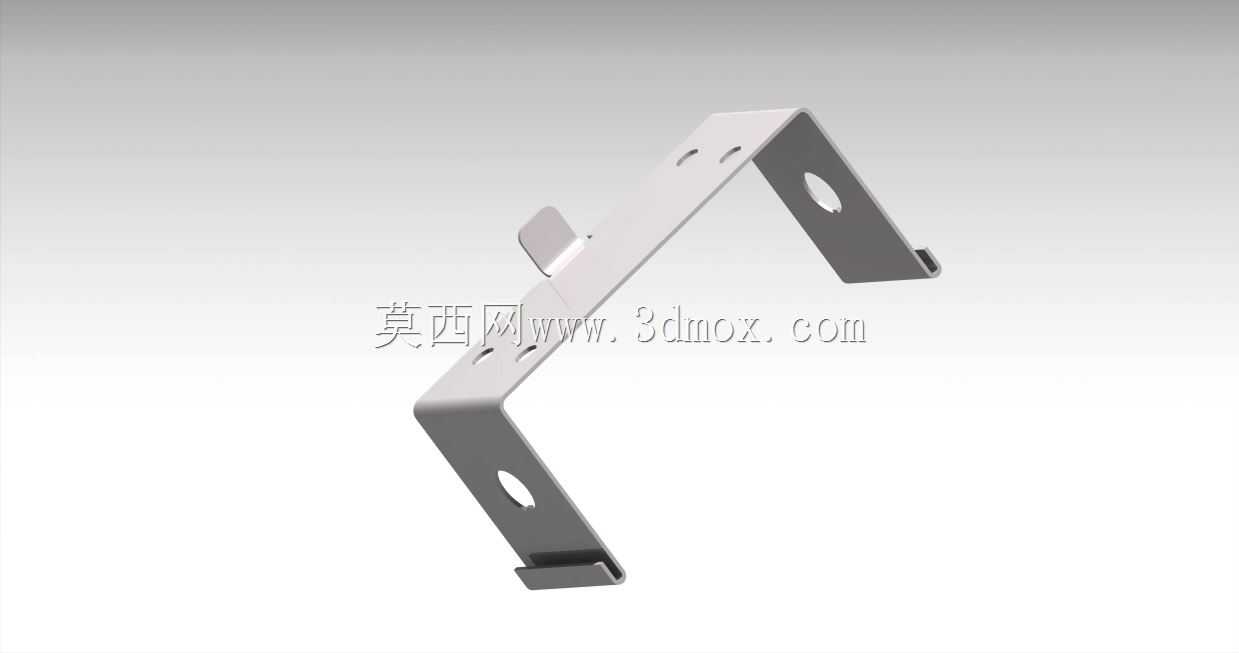

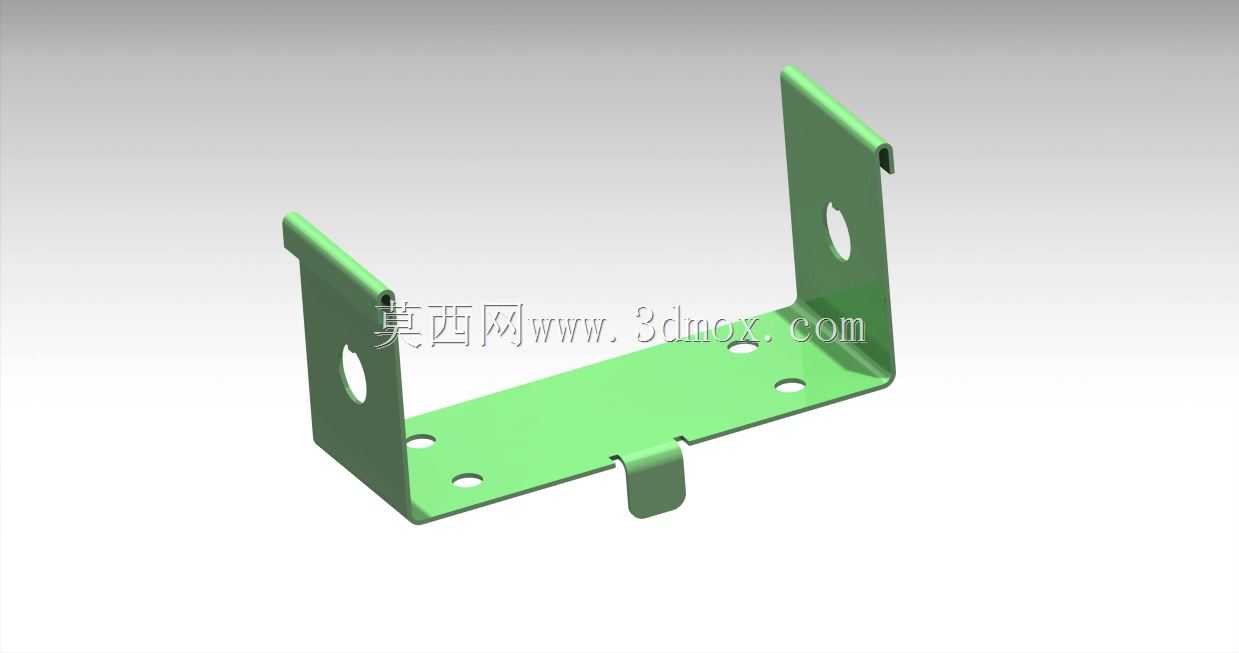

这类U型折弯钣金支架在工业装配场景里的应用覆盖范围极广,小到电控柜内的元器件承托,大到小型设备的外置部件挂载,都能见到同结构形式的构件。从结构本身来看,整体采用等厚薄金属板材经冲压、折弯工序成型,两侧立边与底部安装面保持垂直,立边顶端做了小幅度的内卷边处理,这个细节并非冗余设计,一方面可以消除裁切后的锋利毛边,避免装配人员划伤,另一方面能小幅提升立边的侧向抗形变能力,抵消部分挂载时的侧向力矩。底部安装面预留的多个圆孔,是为了适配不同孔距的安装基面,不管是在型材框架上用螺栓锁紧,还是在设备壳体上做螺接固定,都能找到匹配的安装点位,不需要现场二次扩孔调整。两侧立边上预留的腰型孔,主要用于挂载部件的位置微调,允许被固定件在小范围内调整安装高度或者横向位置,抵消装配时的累计公差,避免出现孔位对不齐无法装配的问题。底部伸出的小卡舌,是用于安装时的预定位,装配时可以先将卡舌卡入基面的预留卡槽内,临时托住整个支架,不需要操作人员全程手扶,就能完成后续的螺栓锁紧工序,大幅提升批量装配时的作业效率。设计这类支架的时候,首先要核算板材的厚度与立边高度的比值,避免立边过高、板材过薄导致挂载后出现立边外张的形变,折弯处的内R角要匹配板材厚度设置,防止折弯处出现应力集中导致开裂,所有安装孔的孔边距都要满足钣金加工的最小工艺要求,避免冲孔时出现孔边变形。安装边界方面,这类支架的底部安装面需要贴合平整的装配基面,两侧立边的内侧空间要预留足够的操作间隙,方便放入被固定件以及拧紧紧固件,立边外侧不需要预留过多空间,本身属于贴装类构件,整体占用的安装空间十分紧凑。实际选型使用时,要根据挂载部件的重量核算支架的承重能力,若挂载重量偏大,可以适当增加板材厚度,或者在折弯处增加压筋结构提升整体刚性,不需要改动整体的安装尺寸就能提升负载能力。
