折弯局部冲孔复合冲压工装结构

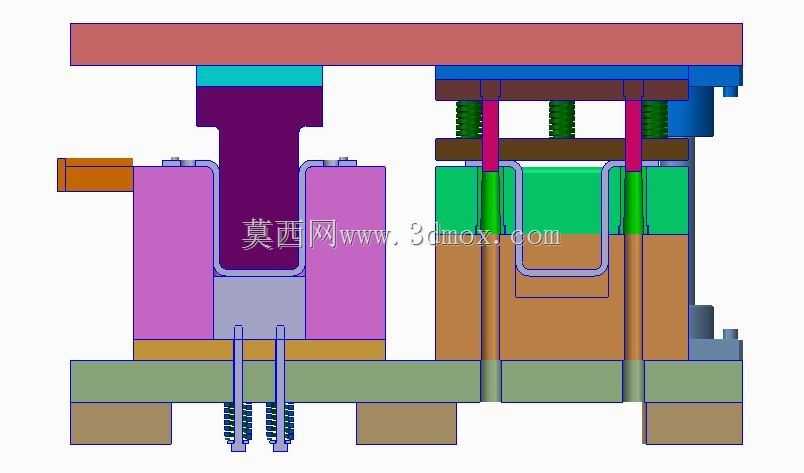

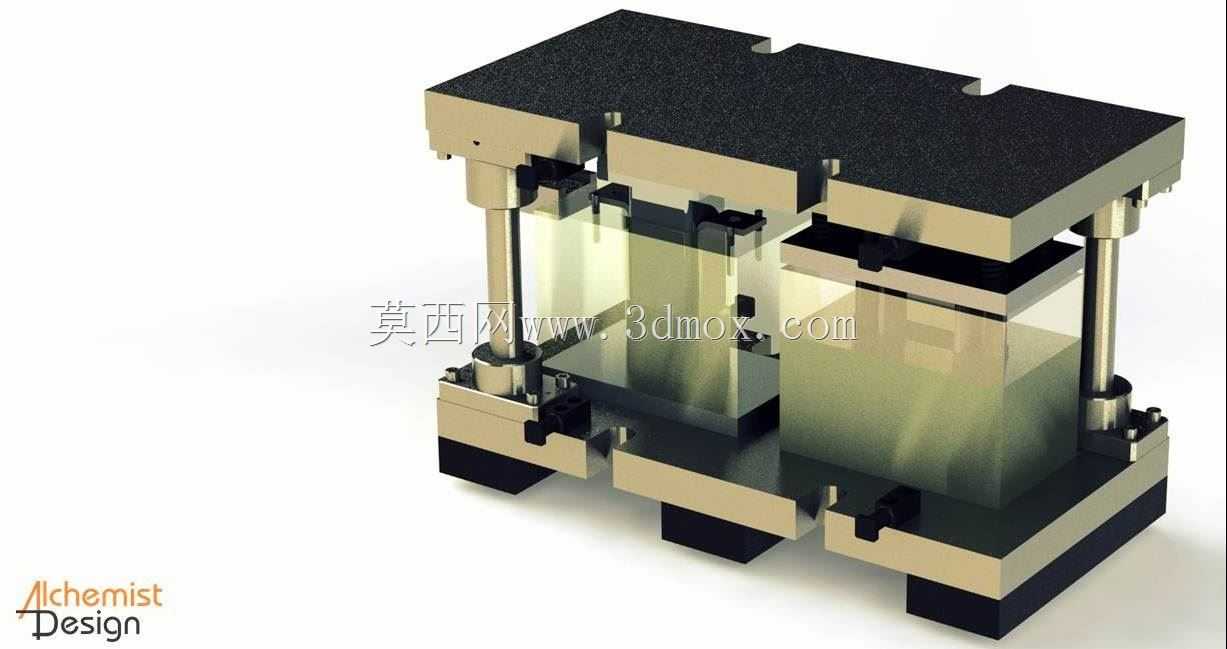

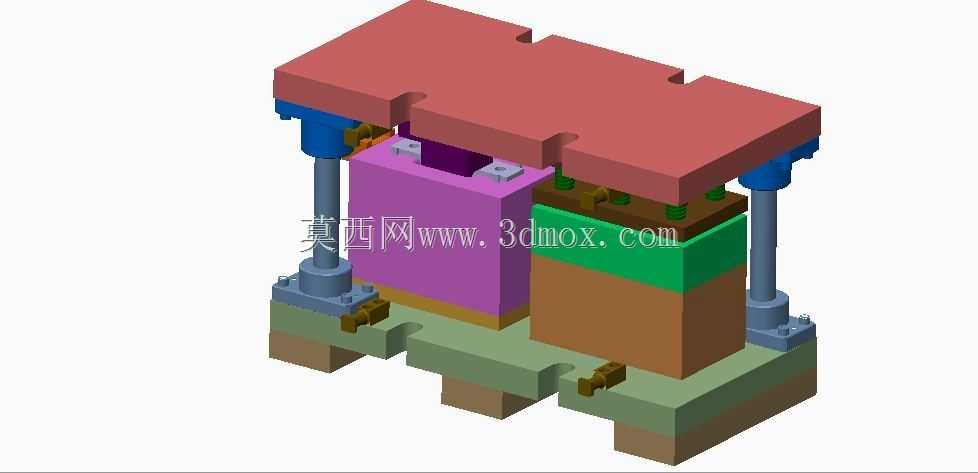

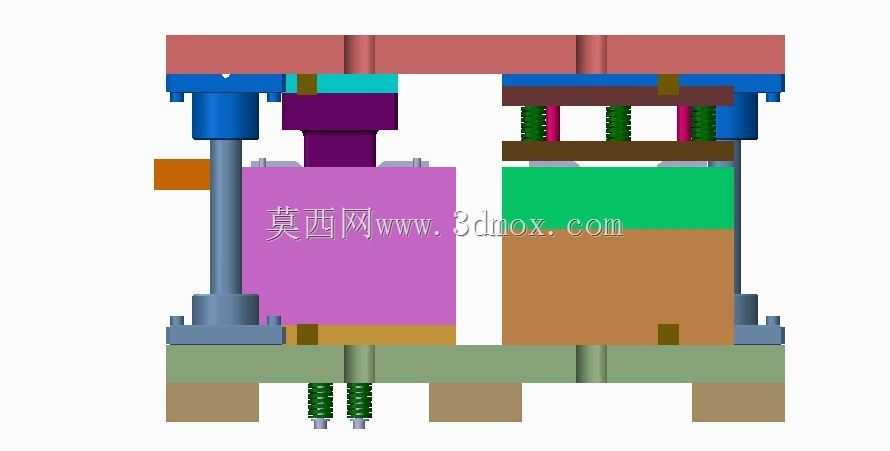

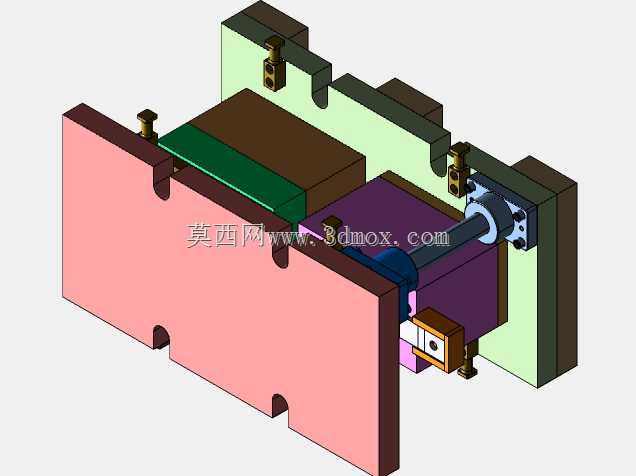

这套复合冲压工装主要适配中小吨位开式压力机安装使用，在板料冲压加工产线中，可在单次冲压行程内同步完成板件的折弯成型与局部冲孔工序，相比单工序分模加工的方案，能减少工件在不同工位间的转运、定位次数，有效降低多次装夹带来的形位公差累积，尤其适合小型钣金结构件的批量加工场景，常见于五金配件、家电钣金、小型汽车结构件的冲压生产环节。从结构设计来看，整套工装采用标准后侧导柱模架作为承载基础，上下模座选用45号钢调质处理，保证长期冲压载荷下的基础刚性，导柱导套配合间隙控制在0.02mm以内，确保上下模合模过程中的运动精度，避免冲裁、折弯过程中出现啃模、毛刺超差的问题。上模部分集成了折弯凸模与冲孔冲头的安装位，冲孔冲头采用Cr12MoV材料淬火处理，硬度达到HRC58-62，保证冲头的耐磨性能与抗崩裂能力，折弯工作部位做了R0.5的圆角过渡，避免折弯过程中板料出现应力集中开裂的问题；下模部分对应设置了折弯凹模与冲孔凹模套，凹模套可单独拆卸更换，当冲孔刃口出现磨损后无需更换整个下模体，降低后期维护成本。安装边界方面，上模座的模柄尺寸适配常规压力机的滑块安装孔，上下模座的安装槽位间距符合行业通用的T型槽布置标准，无需对现有压力机工作台做额外改造即可完成装夹，闭合高度可通过模柄处的调整垫片做小范围适配，能兼容同吨位段不同闭合高度的压力机设备。实际生产使用中，这套工装的卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，卸料力均匀分布在板料接触面，避免冲孔后板料卡滞在冲头上，同时折弯过程中卸料板可提前压紧板料，防止折弯时板料出现滑移错位，保证折弯角度与冲孔位置的尺寸一致性。针对局部冲孔的工序需求，冲孔位置的凹模漏料孔做了逐级扩大的斜度设计，冲裁下的废料可顺着漏料孔直接滑落至工作台排料口，不会在模腔内堆积造成刃口胀裂。整套工装的导向行程覆盖整个冲压工作行程，即使在压力机滑块下行出现微小偏载的情况下，导柱导套也能提供足够的导向约束，保证凸凹模的配合间隙均匀，延长模具的整体使用寿命。
