方形轴流CPU散热风扇结构设计

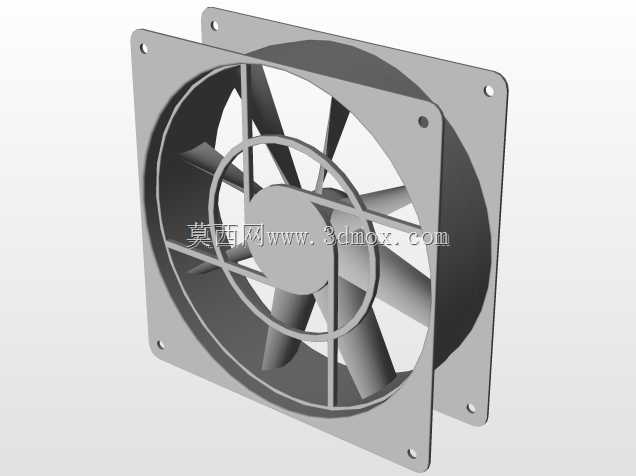

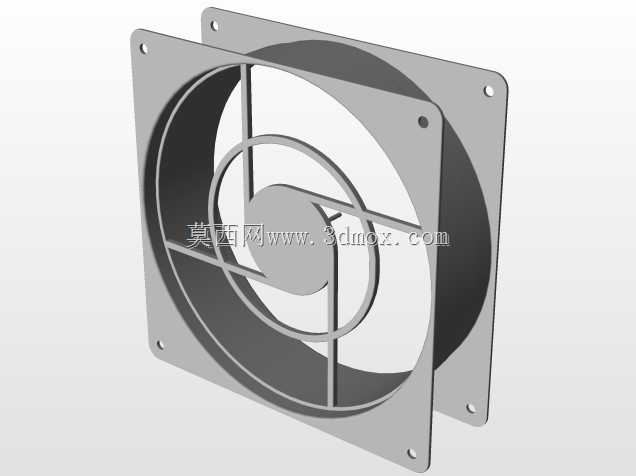

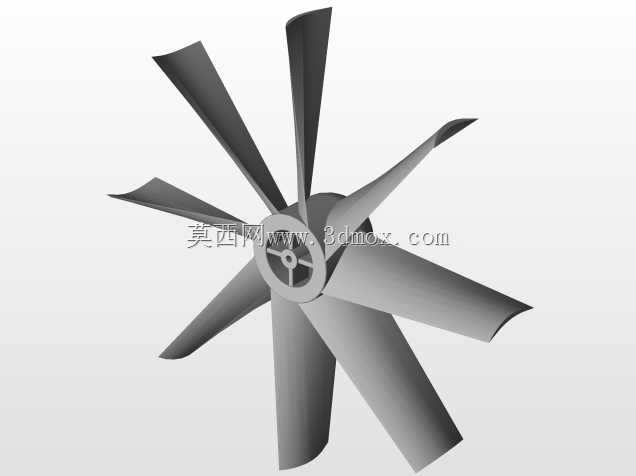

这款方形轴流散热结构，主要面向台式计算机CPU风冷散热场景设计，同时也可适配工控机、服务器机箱、大功率电源模块等需要主动风冷散热的电子设备舱位，在紧凑安装空间内提供稳定的定向气流，带走发热元件工作时累积的热量，避免核心元件因过热出现降频、性能衰减甚至硬件损坏的问题。从结构设计逻辑来看，整体采用外框加中心轮毂加辐射式叶片的经典轴流布局，外框为标准方形切角结构，四个角预留了贯穿式安装孔位，孔位间距符合行业通用的安装孔距规范，安装时可直接通过螺丝固定在散热鳍片模组或者机箱预留的风扇位上，不需要额外定制转接支架，适配绝大多数标准ATX、MATX机箱的风扇安装位，也能匹配主流塔式、下压式CPU散热器的风扇固定点位。外框的边框做了等厚度加强设计，既能够保证整体结构的刚性，避免长期运行受振动影响出现结构形变，也能在叶片外圈形成规整的风道约束壁，减少叶片边缘的气流紊流损失，提升送风效率。中心轮毂位置为电机安装预留了足够的容纳空间，可适配标准尺寸的直流无刷电机，轮毂与外框之间通过多根径向支撑筋连接，支撑筋的位置做了错位排布，避开叶片旋转时的气流扫掠路径，减少支撑筋切割气流产生的风噪与气动损失。叶片采用后掠式翼型设计，叶片的弦长从轮毂根部到叶尖位置逐步变化，安装角也沿径向做了梯度调整，能够在较低的转速下获得足够的风量与风压，同时控制运行时的气动噪音，适配日常办公、家用场景对低噪音的使用需求。从安装边界来看，整体外框的厚度控制在常规机箱风扇的标准厚度范围内，安装后不会与内存马甲、主板散热装甲、机箱侧盖等周边部件产生干涉，安装容错空间充足。叶片与外框内壁之间预留了均匀的微小间隙，既保证叶片旋转时不会与外框产生刮擦，也不会因为间隙过大造成气流回流损失。在实际选型应用中，这类结构的风扇可根据散热需求搭配不同转速的电机，高转速版本可适配高功耗超频CPU的散热需求，低转速版本可用于机箱风道组建或者低功耗平台的静音散热场景，结构本身的通用性较强，可覆盖多数民用电子设备的主动风冷散热需求。建模过程中对所有安装孔位、配合间隙都做了公差预留，能够直接对接后续的结构开模或者3D打印验证环节，不需要额外做结构修正。
