多角度焊接磁吸定位保持工装

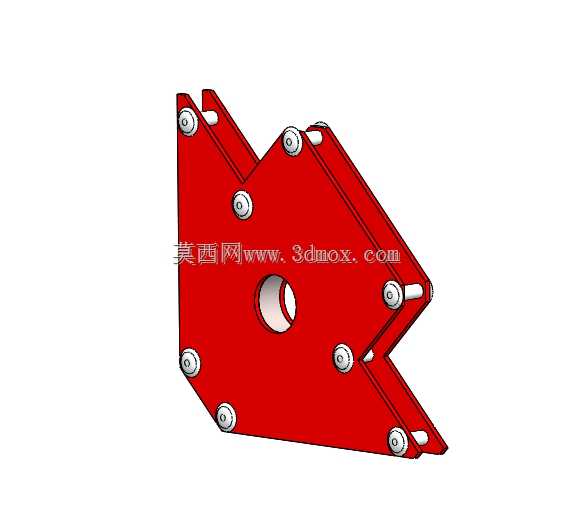

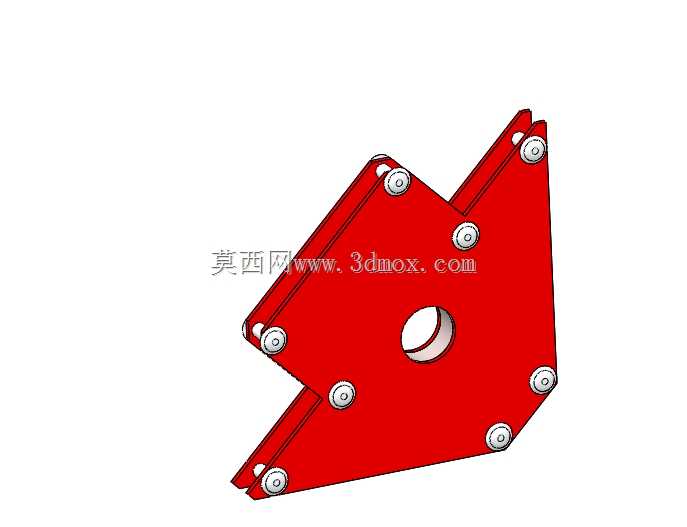

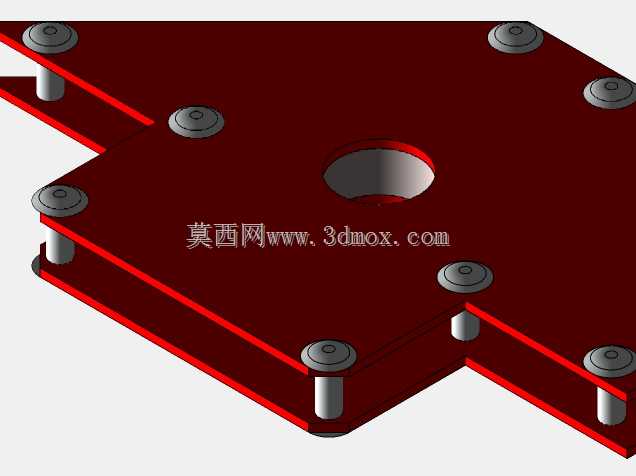

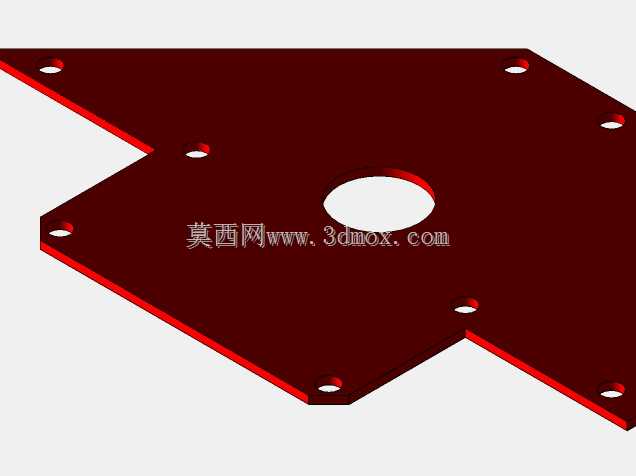

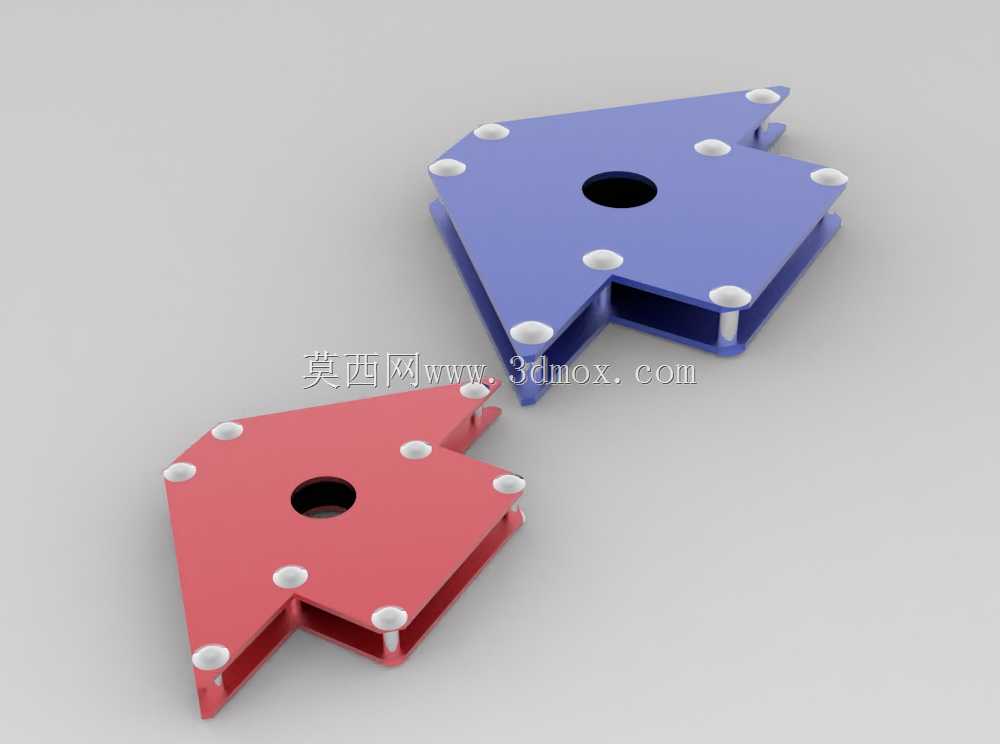

在钢结构焊接、五金件组焊、小型框架拼接的现场作业场景里，待焊工件的角度定位一直是影响焊接效率与成型精度的核心痛点，常规的直角码、C型夹只能适配固定角度的夹持，遇到斜角拼接、多角度对位的工况时，往往需要反复打表、垫塞调整，不仅耗时久，焊接过程中受热形变还容易导致工件移位，出现焊后角度偏差、错边等问题。这款磁吸保持架就是针对这类现场痛点设计的定位工装，核心功能是依靠内置磁体的吸附力，在焊接前快速吸附固定待拼接的金属工件，维持预设的拼接角度，全程不需要额外的夹持锁紧操作，取放调整都十分便捷。从结构设计来看，主体采用带中空腔体的多边形冲压壳体结构，壳体边缘均匀分布带凸台的磁体安装位，每个凸台端面都做了平面度处理，保证和工件表面接触时磁路闭合充分，吸附力稳定不打滑；中心位置的通孔既可以作为安装定位基准，也能在需要额外固定时穿入锁紧件，适配非导磁工件的辅助固定需求。壳体的多边形轮廓做了多组角度基准边，不同边之间的夹角覆盖了现场焊接常用的30度、45度、60度、90度等拼接角度，作业时只需要将对应角度的基准边贴靠两个待焊工件的表面，依靠磁体吸附就能完成角度定位，不需要额外测量角度。设计过程中特意将磁体安装凸台做了高出壳体平面的处理，让磁体端面和工件直接接触，避免壳体本身的平面度误差影响吸附效果，同时壳体的中空结构可以有效减轻整体重量，方便现场手持移动调整，也能减少焊接过程中飞溅的焊渣附着在工装表面，清理更加方便。从安装边界来看，这款保持架的整体厚度控制在常规焊接工装的薄型区间，不会在工件拼接处形成过高的干涉，哪怕是窄边的角钢、薄钢板拼接，也能稳定贴附不会滑脱；边缘的磁体点位分布经过受力校核，每个接触边都对应至少两个磁体吸附点，保证吸附力均匀分布，不会因为单侧受力出现工装翘起、工件移位的问题。实际作业中，这类磁吸保持架可以同时适配平板对接、角接、T型接头的多角度定位，焊接过程中不需要一直手扶工件，焊工可以专注于焊枪操作，大幅降低长时间对位的劳动强度，也能减少因为手动扶持不稳导致的焊穿、焊偏缺陷。相比传统的机械夹持工装，磁吸式的设计不会在工件表面留下夹痕，对于表面质量要求高的装饰性焊接、外露框架焊接场景，能省掉后续打磨夹痕的工序。
