带圆角凸台双孔定位练习板结构设计

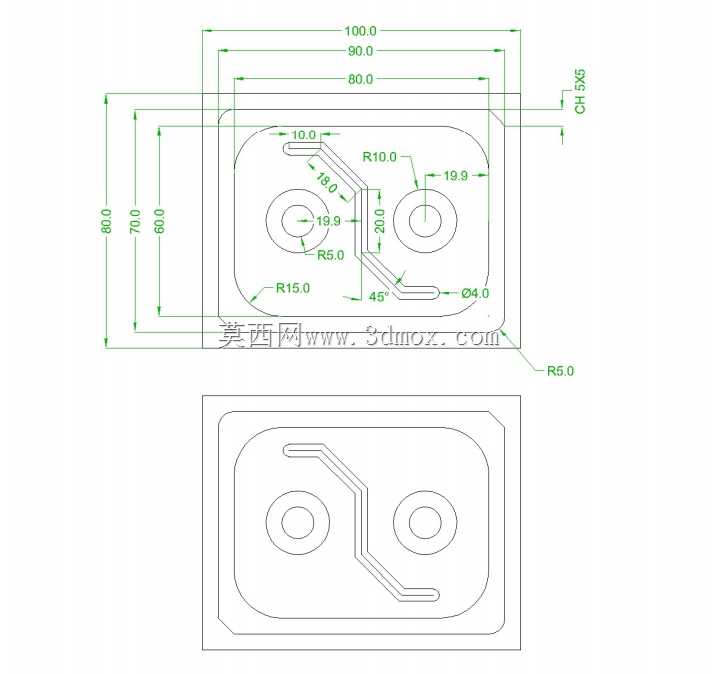

　　这款平面类练习构件的设计，核心是面向机械绘图入门阶段的实操训练，还原了通用机械中常见的安装定位板类零件的典型特征，在实际工业场景中，这类带双定位孔、异形凸台与圆角过渡的板件，常作为小型工装的定位基板、电子元器件的安装承托板、或是小型传动机构的端盖连接板使用，承担部件定位、载荷分散、轮廓防护的作用。从设计思路来看，整个构件以100mm×90mm的矩形外轮廓为基础边界，四个边角采用R5.0的圆角过渡，避免直角结构在安装、搬运过程中产生应力集中，也能消除锐边带来的操作安全隐患，这一细节在实际生产中直接影响零件的使用寿命与装配安全性。外轮廓向内偏移10mm设置一圈等距的内凹边框，形成沉台结构，

　　这类结构在实际应用中既可以作为嵌装密封胶条的安装槽，也能在叠装时为相邻零件提供定位止口，减少装配时的对位调整工作量。构件上的两个圆形定位孔，左侧孔周边设置R15.0、R19.9的环形凸台，右侧孔周边设置R10.0的环形凸台，凸台的作用是提升孔位周边的结构强度，避免频繁拆装紧固件时造成板件孔位变形，同时凸台的高度差也能为安装的轴类、紧固件提供轴向定位面，控制装配后的零件伸出长度。连接两个孔位的异形弯折槽道，采用R150、R45、R4.0的多段圆弧顺滑过渡，这类槽道在实际设备中通常作为走线槽、滑动拨叉的导向槽或是润滑介质的流道使用，设计时严格保证槽道的等宽特性与圆弧衔接处的相切约束，避免出现尖角造成线缆磨损、

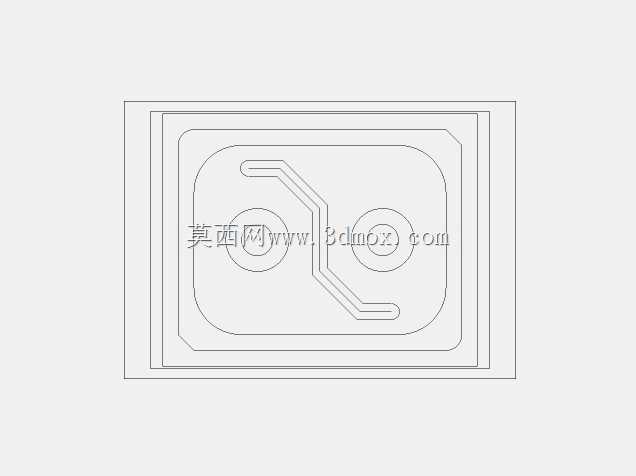

　　滑动件卡滞或是介质流动阻力突变的问题。槽道末端的R6.0圆弧收头，既符合加工工艺要求，避免铣削加工时刀具在槽端产生过切，也能消除槽端的应力集中点。从尺寸标注的逻辑来看，所有定位尺寸均从外轮廓基准边引出，80.0、70.0、60.0的纵向定位尺寸，与60.0、80.0、90.0的横向定位尺寸形成完整的尺寸链，保证两个孔位与槽道的位置精度可直接通过常规铣削、线切割设备加工实现，不需要额外的工装辅助定位，降低加工成本。在实际建模练习过程中，这类构件的绘制需要重点掌握草图约束的逻辑，先绘制外轮廓并添加圆角约束，再偏移生成内边框，之后确定两个孔位的中心坐标绘制孔与周边凸台，最后通过相切、等距约束绘制弯折槽道，

　　整个过程需要避免过约束与欠约束的问题，这也是实际工程绘图中保证图纸可加工性的核心要求。这类板件的安装边界完全控制在100mm×90mm的矩形范围内，厚度方向可根据实际使用场景在3-10mm区间调整，适配不同的载荷需求，当作为轻型安装板使用时可选用铝合金板材加工，当需要更高强度时可选用Q235钢板加工，表面可根据使用环境做阳极氧化、喷塑或是镀锌处理，提升耐腐蚀性能。在装配场景中，这类板件通常通过两个定位孔穿装螺栓固定在基座上，内凹沉台可嵌入基座的定位凸台，保证装配后的同轴度，弯折槽道内可穿装直径3mm以内的信号线缆，或是容纳直径4mm的导向销做短行程滑动，整体结构没有复杂的曲面特征，加工难度低，通用性强，是入门阶段掌握平面类零件绘图逻辑、尺寸标注规范、约束设置技巧的典型练习载体，也能帮助初学者快速理解实际工业中板类零件的设计逻辑与工艺要求，避免绘图与实际生产脱节的问题。
