AutoCAD机械平面轮廓练习参考图

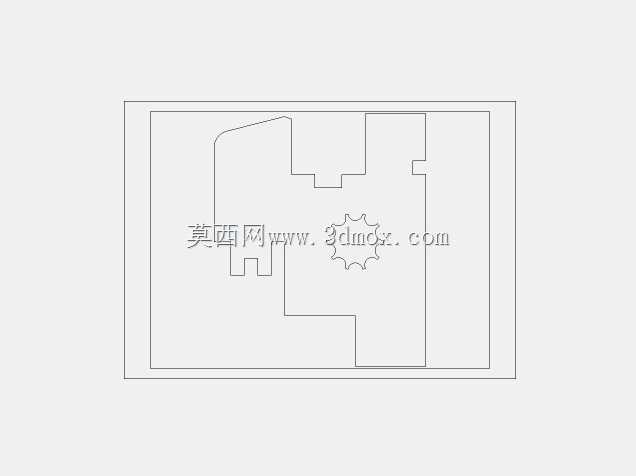

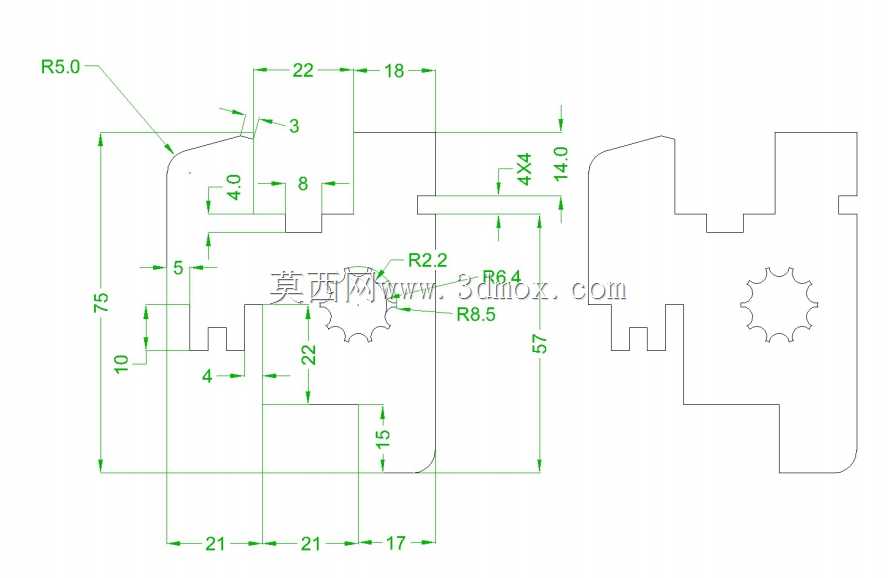

　　这类平面轮廓练习素材，主要面向机械设计入门阶段的绘图能力训练，覆盖机械加工领域常见的异形板件、安装定位板的轮廓表达场景，在实际生产中，这类带凹凸卡位、异形缺口、局部齿形结构的板件，常作为设备内部的安装定位挡板、工装夹具的定位基板、传动机构的侧封盖板使用，承担零件限位、安装基准定位、机构运行区间遮挡防护的作用。从设计思路来看，这类轮廓的绘制训练，核心是帮助从业者掌握平面绘图中几何约束的应用逻辑，包括直线与圆弧的相切约束、平行垂直定位、凹凸结构的尺寸匹配、对称结构的镜像绘制方法，这些能力是后续开展三维建模、工程图输出的核心基础。实际生产中这类板件的外形边界，需要严格匹配安装腔体的内部尺寸，图中左侧的斜切过渡轮廓，

　　是为了避开设备内部相邻的管线排布空间，避免装配时出现干涉；上方的两处矩形凸台，是对应安装位的定位卡舌，装配时可直接卡入对应支架的卡槽内，减少额外的紧固件使用，提升装配效率；下方的矩形缺口，是为了给传动机构的运动行程预留避让空间，避免机构运行时与板件发生剐蹭；右侧的两处小尺寸矩形缺口，是走线位，用于设备内部线缆的穿出与固定，避免线缆被运动部件磨损；轮廓中部的齿形结构，是与对应齿轮件的啮合定位段，这类结构常见于可调式定位挡板，通过齿形啮合实现挡板安装位置的多级调整，满足不同尺寸零件的装夹定位需求。开展这类轮廓的建模训练时，需要先梳理所有轮廓段的几何约束关系，先绘制外部基准矩形作为定位边界，再从左下角的定位基准点开始，依次绘制水平、

　　垂直的直线段，遇到圆弧过渡段时，先确定圆弧的两个端点与相切约束，再标注圆弧半径，避免出现过定义或者欠定义的问题；凹凸卡位结构的尺寸需要严格对应，保证凸台宽度与缺口宽度的尺寸公差匹配，实际加工时这类板件多采用激光切割或者线切割工艺，轮廓的尺寸精度直接影响后续的装配适配性，绘图时需要注意轮廓线的闭合性，避免出现断点导致后续CAM编程时出现加工路径错误。这类练习的核心价值，是帮助从业者建立严谨的尺寸标注与约束逻辑，在实际的零件设计工作中，不管是简单的安装挡板还是复杂的腔体零件，平面轮廓的绘制都是第一步，轮廓的尺寸合理性、约束完整性，直接影响后续三维建模的效率，以及最终零件的加工装配可行性。很多入门从业者在绘制这类轮廓时，

　　容易忽略安装边界的预留尺寸，比如板件的外轮廓尺寸比安装腔体大0.1-0.2mm，就会导致装配时无法卡入，或者缺口位置的尺寸偏差，导致线缆无法顺利穿出、传动部件运动时出现碰撞；还有的绘图者会随意添加不必要的圆角或者倒角，反而增加加工成本，这类练习就是通过标准化的轮廓绘制训练，让从业者养成从装配需求、加工工艺角度出发的绘图习惯，而不是单纯的线条绘制。在实际的工装夹具设计中，这类带卡位和齿形调整结构的定位板应用非常广泛，比如小型零件检测工装的定位基板，就需要通过不同位置的凸台与缺口，实现待检测零件的快速装夹定位，齿形调整结构可以根据不同批次零件的尺寸偏差，快速调整定位板的位置，不需要重新加工整个工装，大幅降低工装的改造成本；在自动化设备的内部防护结构中，这类异形轮廓的盖板可以完美贴合设备内部的机构布局，既起到防护作用，又不会占用额外的设备空间，相比规则矩形的盖板，异形轮廓盖板的材料利用率更高，也能更好的适配设备内部的紧凑布局。
