AutoCAD初学练习用卡通造型平面轮廓图

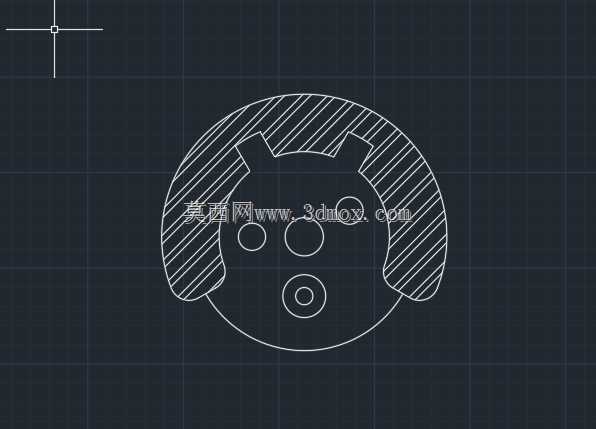

　　这套平面轮廓练习素材，主要面向刚接触计算机辅助绘图的工程人员，用来快速掌握基础绘图指令的实操逻辑，在日常的机械制图入门训练、职业院校机械类专业基础实训、企业新入职绘图员岗前技能考核场景中都有广泛应用。很多刚入行的绘图人员容易出现的问题是，对圆弧连接、对称约束、剖面线填充边界判定的实操不熟练，拿到实际生产图纸时经常出现轮廓线不闭合、剖面线填充溢出、对称结构尺寸偏差的问题，这套练习素材就是针对这些常见痛点设计的。从图形结构来看，整体采用左右完全对称的布局，主体外轮廓是大半径圆弧构成的类圆形基底，两侧延伸出带圆弧过渡的耳状结构，耳状区域全部设置了45度等距剖面线填充，用来训练绘图者对封闭填充边界的判定能力——很多新手在做剖面填充时，

　　经常因为轮廓线存在微小断点、线条重叠导致填充区域出错，这个结构刚好能针对性练习边界检查、闭合修整的操作逻辑。图形上部设置了两个对称的小凸台结构，凸台与主体圆弧的衔接处做了圆角过渡，用来训练圆角指令的参数设置、切点捕捉的实操技巧，不少新手在做圆弧与直线、圆弧与圆弧的圆角过渡时，容易出现修剪错误、圆角半径与衔接结构不匹配的问题，反复练习这类结构能快速形成肌肉记忆。图形中部和下部设置了三组不同直径的同心圆结构，分别对应不同的功能孔位示意，这部分主要训练圆心捕捉、等距偏移、直径标注的基础操作，同心圆的层级差异也能让练习者熟悉不同线宽、不同图层的设置逻辑，毕竟实际生产图纸中，轮廓线、中心线、标注线的线宽和图层区分是最基础的规范要求。

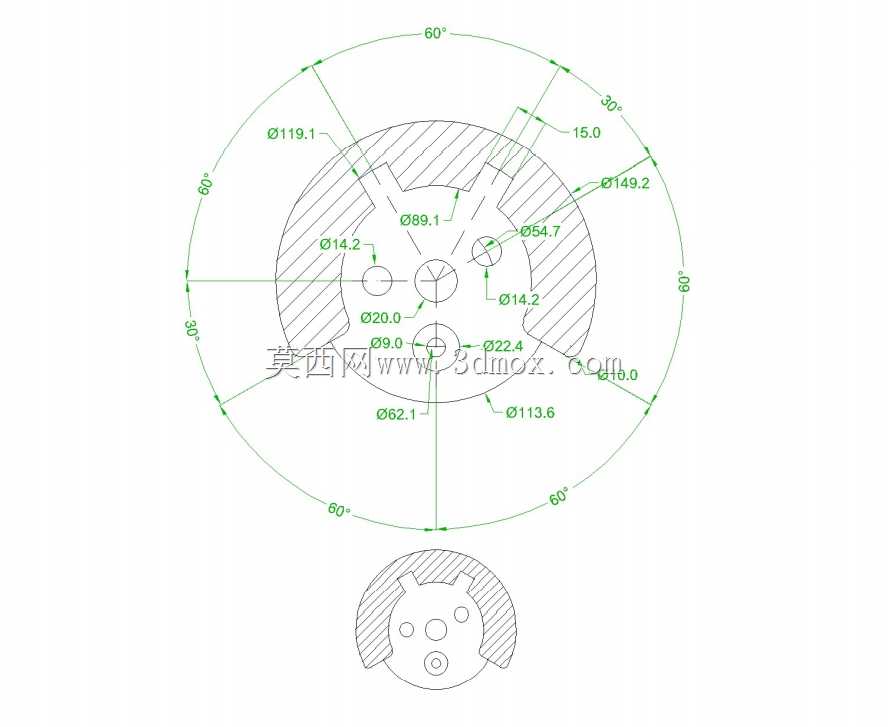

　　从设计思路上来说，这套练习没有设置复杂的空间曲面、异形结构，全部采用直线、圆弧、圆这些最基础的绘图元素构成，所有结构的尺寸约束都遵循对称、等距、相切的几何规则，练习者在绘制过程中，不需要去理解复杂的装配关系、工艺要求，只需要专注于基础指令的操作精度，比如绘制两侧耳状结构时，需要准确找到外圆弧与耳状轮廓的切点，保证衔接处顺滑无折角；绘制上部凸台时，需要保证两个凸台相对于竖直中心线的对称度偏差在绘图精度允许范围内；填充剖面线时，需要调整合适的填充比例，避免剖面线过密或过疏不符合制图规范。在实际的绘图训练中，这类练习素材的使用逻辑很明确，不需要考虑实际加工的公差配合、材料选型，核心目标是让练习者形成规范的绘图习惯，比如绘图前先设置好图层、

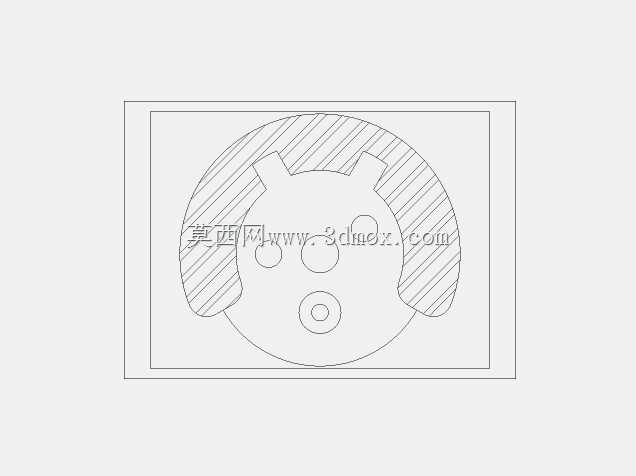

　　线宽、标注样式，绘制对称结构时先画中心线再做镜像操作，绘制圆弧连接时优先使用切点捕捉而非手动估算位置，完成绘制后逐一检查轮廓闭合性、约束完整性。很多人觉得这类卡通造型的练习和实际机械制图脱节，实际上恰恰相反，机械图纸中绝大多数的板类零件、法兰盘、端盖类零件，都是由这类圆弧、圆、直线轮廓构成的，比如常见的电机端盖，就是带安装耳的圆形轮廓，端盖上的安装孔、轴承孔都是同心圆结构，安装耳与主体的衔接处也都是圆角过渡，把这类基础结构的绘制练熟，后续绘制实际生产零件的图纸时，就能把注意力放在工艺、公差、装配要求上，而不是卡在基础的绘图操作上。从绘图的边界尺寸来看，这套练习的整体轮廓控制在常规A4图幅的绘图区域内，不需要调整图幅比例就能完整呈现，练习者可以按照1:1的比例进行绘制，训练1:1绘图的规范习惯——很多新手刚开始绘图时喜欢随意缩放比例，导致后续标注、块插入时出现尺寸混乱的问题，用这类固定幅面的练习素材反复训练，能快速养成正确的绘图比例习惯。另外图形中的剖面线填充部分，也能让练习者熟悉不同填充区域的边界选择逻辑，比如两个耳状区域是独立的封闭轮廓，填充时需要分别选择边界，避免把中间的空白区域也填上剖面线，这和实际零件图中，不同剖视区域的填充要求是一致的，比如装配图中不同零件的剖面线方向、密度需要做区分，先把单区域的填充练熟，后续处理复杂剖视图纸时才不会出错。
