SolidWorks入门练习用L型开槽带孔支座零件

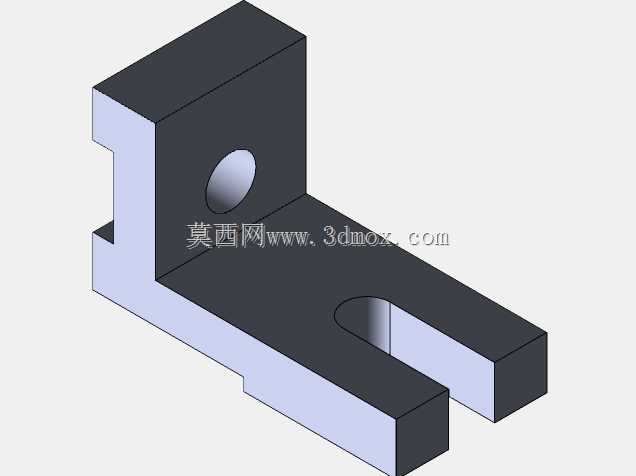

　　在日常的机械结构设计工作中，这类L型结构的支座零件是入门建模练习阶段最常接触的典型构件，同时也广泛出现在各类小型设备的机架连接、工装定位、工位辅助支撑场景中。很多刚接触三维建模的从业者，往往会忽略这类基础零件的设计逻辑，只把它当成简单的拉伸切除练习，实际上这类零件的每一处结构都对应着实际装配中的功能需求。从结构本身来看，零件整体呈直角弯折形态，竖直立板上开设的圆形通孔，主要用于穿装螺栓或者定位销，实现该支座与竖直安装面的固定连接，孔位的位置精度直接决定了后续装配时相邻构件的同轴度，在建模过程中需要优先确定孔中心相对于立板边缘的定位尺寸，避免后续装配出现干涉。水平底板上开设的U型通槽，是这类支座最常见的调节结构，区别于圆形固定孔，

　　U型槽可以让支座在水平方向上实现一定距离的位置微调，在设备调试阶段，不需要完全拆下固定螺栓就可以调整支座的安装位置，大幅降低现场调试的工作量，槽的宽度需要匹配常用的紧固件外径，槽的长度则根据实际需要的调节行程确定，同时槽的两端做了圆弧过渡，避免应力集中在槽的端部，在长期受载的情况下减少开裂风险。零件的弯折处做了等厚度的实体处理，没有额外设置加强筋，这是因为这类练习用的零件对应小载荷的应用场景，本身的板材厚度已经能够满足支撑强度需求，过多的加强筋反而会增加不必要的加工成本，在实际建模过程中，需要注意弯折处的内外侧轮廓保持等距，确保零件壁厚均匀，不管是后续采用机加工还是3D打印方式制作，都不会出现壁厚不均导致的变形问题。从安装边界来看，

　　竖直立板的背面是完全贴合安装基准面的平面，建模时需要保证该平面的平面度要求，不能出现多余的凸台或者凹陷，否则安装时会出现贴合不严、固定后支座倾斜的问题；水平底板的底面同样是安装贴合面，两个互相垂直的贴合面构成了零件的安装基准，在建模时需要优先确定这两个基准面的位置，所有后续的特征都基于这两个基准进行定位，才能保证整个零件的尺寸链准确。在实际的设备应用中，这类支座常用来安装小型的传感器、行程开关、管路固定夹等轻载构件，不需要承受大的冲击载荷，所以整体结构设计偏向简洁，没有多余的复杂特征，对于建模初学者来说，完成这个零件的建模可以熟练掌握拉伸凸台、拉伸切除、简单孔特征的使用方法，同时也能理解零件结构和实际功能之间的对应关系，

　　避免出现只会建模不懂设计的问题。很多初学者在练习这类零件的时候，容易忽略U型槽和立板孔的位置关系，实际上两个特征的位置并不是随意设定的，孔的中心高度要匹配被安装构件的安装高度，U型槽的位置要保证调整过程中，被支撑的构件不会和相邻的设备结构产生干涉，在建模前需要先理清装配关系，再着手绘制草图，才能让建出来的模型符合实际工程需求，而不是单纯的几何形状堆砌。另外，零件的所有棱边都做了微小的倒角处理，这一点在练习中也需要注意，实际加工出来的零件不可能存在绝对锋利的棱边，微小的倒角既可以去除加工产生的毛刺，避免安装时划伤操作人员，也能减少棱边处的应力集中，提升零件的使用寿命，虽然倒角是很小的特征，但却是机械零件设计中必不可少的细节，也能体现建模者的工程设计素养。
