三节式侧装抽屉金属滑轨结构设计

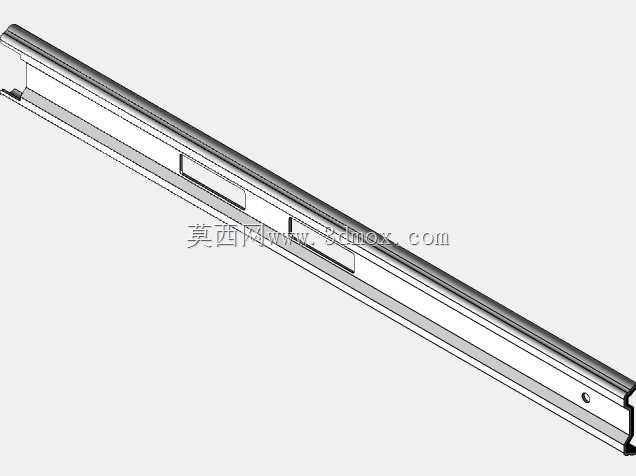

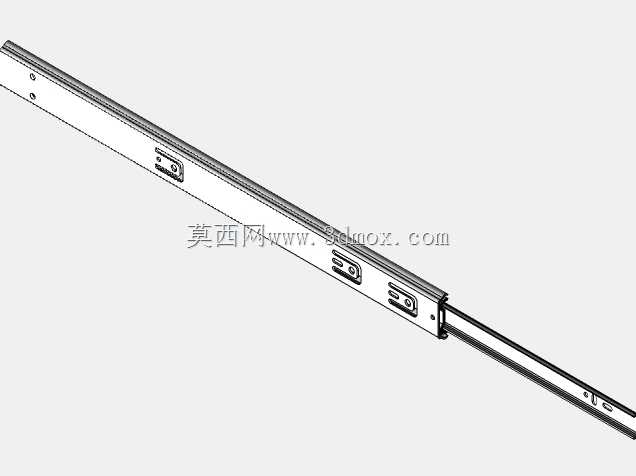

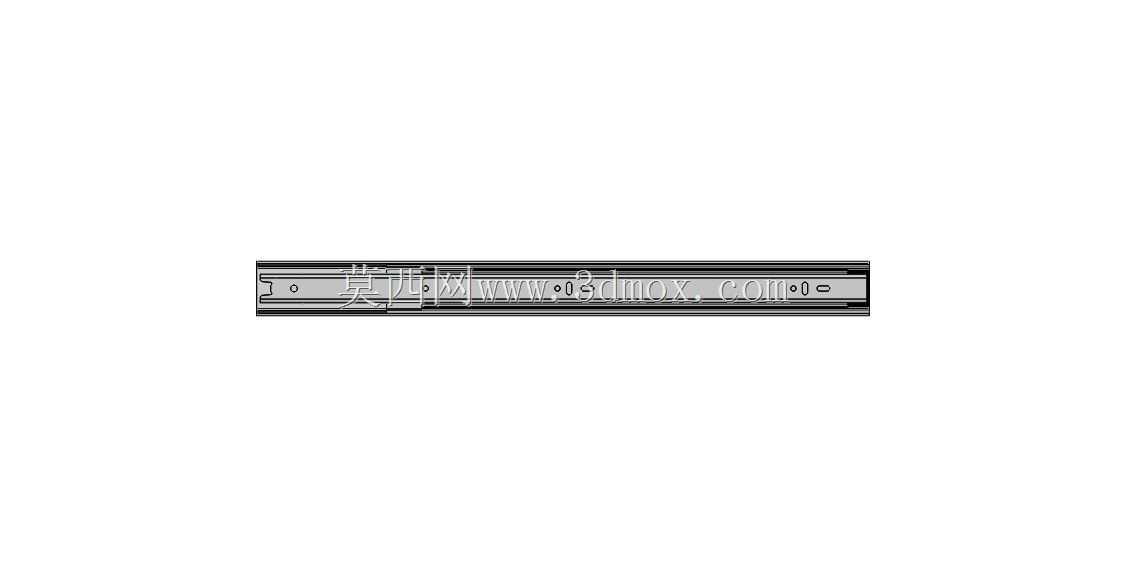

日常做家具结构、柜体配套设计时，抽屉滑轨是绕不开的基础构件，这款侧装三节金属滑槽，是针对常规民用家具、办公柜体、嵌入式储物单元开发的滑动承载部件，核心解决抽屉抽拉顺畅度、承重稳定性与全行程拉出的使用需求。不同于普通两节滑轨的拉出长度限制，这款三节结构的内轨、中轨、外轨通过嵌套式滚珠卡位配合，可实现抽屉近乎完全拉出柜体，方便使用者拿取柜体深处存放的物品，不会出现深处物品被遮挡难以取出的问题。

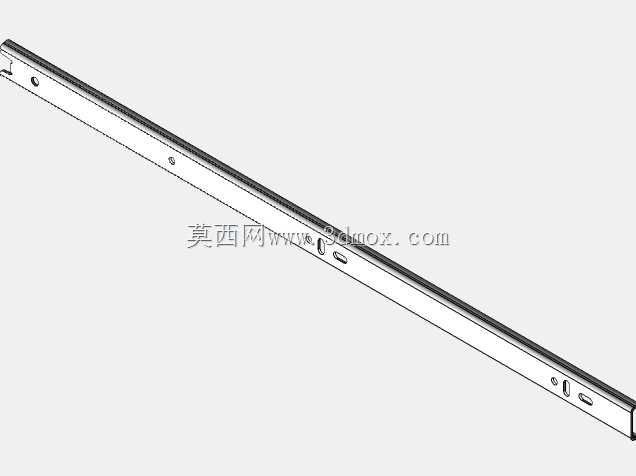

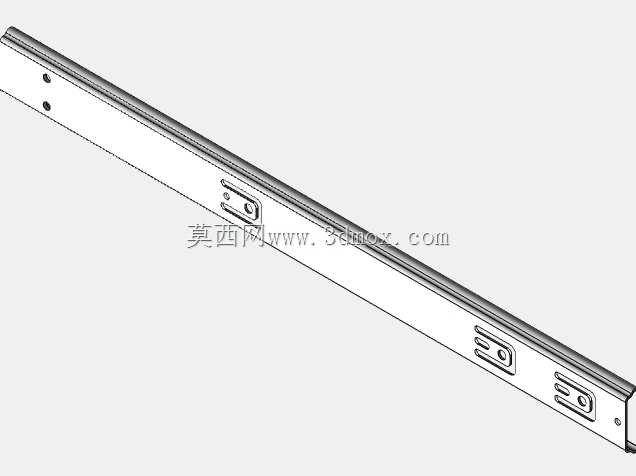

从实际安装场景来看，这款滑轨采用侧装固定方式，外轨通过自攻螺丝固定在柜体侧板的预留安装位，内轨对应固定在抽屉侧板的侧面，安装时不需要在抽屉底部预留额外支撑空间，适配市面上绝大多数16mm、18mm厚度的常规柜体板材，安装孔位采用对称式长圆孔设计，允许安装时存在±2mm的位置误差，降低现场安装的对位难度，普通安装工人不需要专用工装就能完成装配。

设计过程中重点考量了滑动过程的阻尼均匀性，轨体内部的滚珠保持架采用等距排布的钢珠，每侧轨道的钢珠与轨身滚道的接触为线接触形式，相比点接触的普通滑轨，承重能力提升40%以上，额定均匀承重下抽拉次数可满足日常家具上万次使用的寿命要求，不会出现长期使用后滑轨卡顿、晃量过大的问题。轨身采用冷轧钢板一体冲压成型，表面做镀锌防锈处理，在厨房、卫生间等相对潮湿的使用场景下，也不会轻易出现锈迹卡滞的问题。

从安装边界尺寸来看，这款滑轨适配的抽屉侧板与柜体侧板之间需要预留12.7mm的标准侧隙，单轨长度覆盖常规300mm到550mm的常用抽屉深度规格，设计选型时只需要匹配抽屉的深度尺寸选择对应长度的滑轨即可，不需要额外修改柜体的内部预留空间。轨身的厚度控制在1.0mm，在保证结构强度的前提下，不会占用过多柜体内部的储物空间，尽可能提升抽屉的有效储物容积。

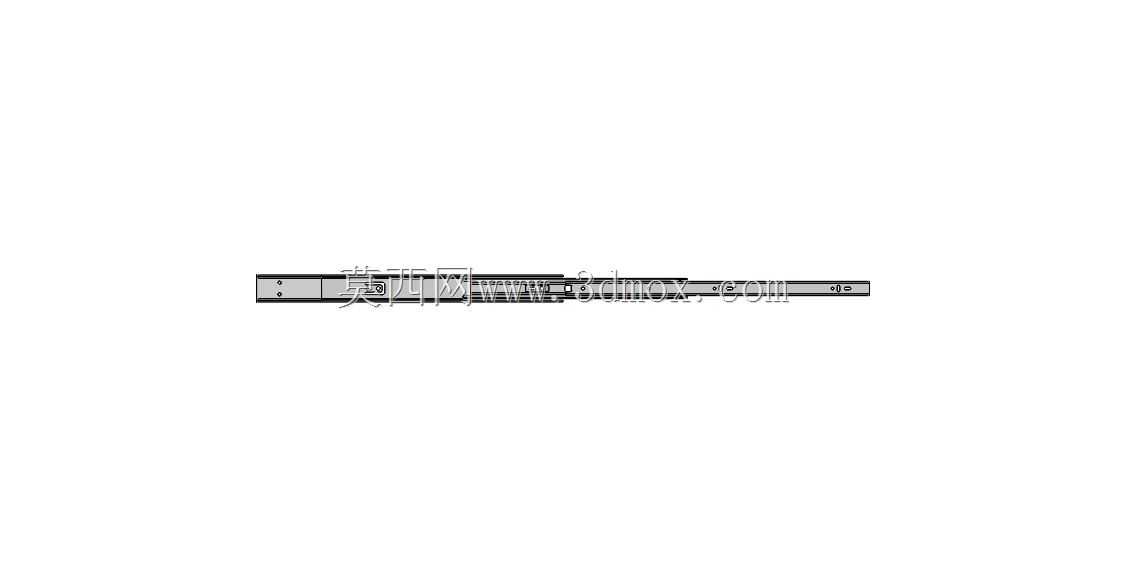

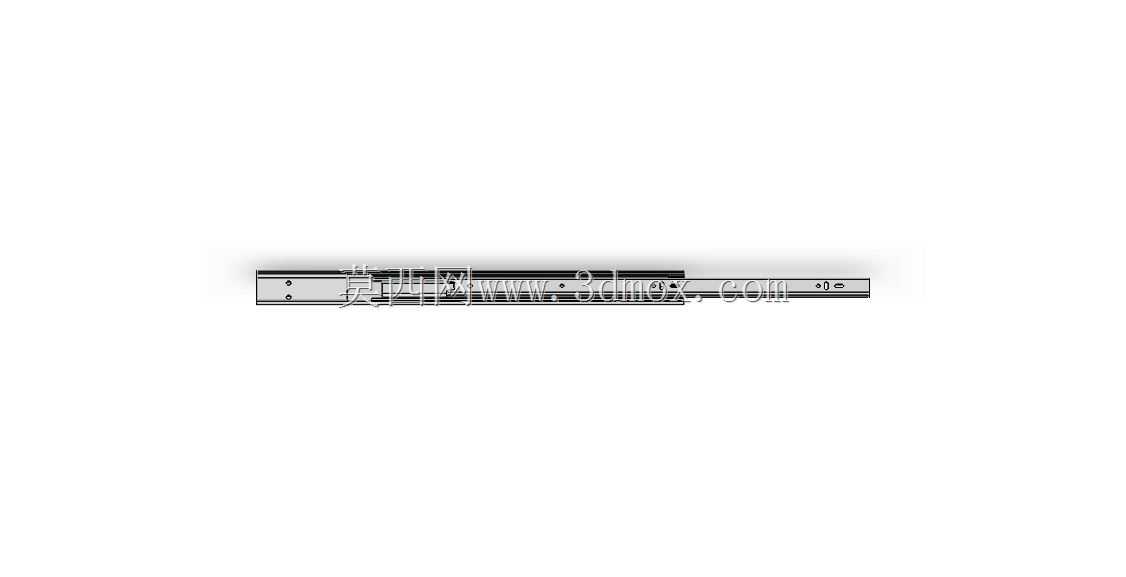

实际使用过程中，滑轨的抽拉阻力控制在15N以内，即便是装满物品的抽屉，使用者也可以轻松拉开，不会出现过重难以抽拉的情况，同时轨身自带的限位结构，在抽屉完全拉出时会有明确的卡位反馈，避免用力过猛导致抽屉直接从柜体中滑脱，造成物品掉落或者人员磕碰的问题。在做三维建模时，这款滑轨的各个零件都做了装配干涉检查，模拟了全行程抽拉过程中的零件配合间隙，确保各个运动部件之间不会出现卡滞、摩擦异响的问题，滚道的弧度经过反复调整，保证钢珠滚动过程中始终保持顺畅，不会出现局部阻力突变的情况。
