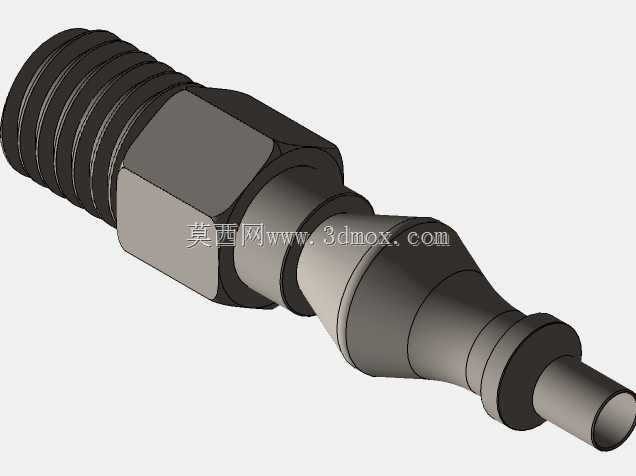

外螺纹式气动快插气路连接接头

　　这类外螺纹结构的气路固定接头，是气动系统里最常见的管路终端连接件之一，日常在车间自动化产线、小型气动工装、实验室气路排布、民用气动工具配套场景里随处可见，核心作用是实现刚性气路端口与柔性气动软管的可靠连通，同时保证连接位置的密封性能与抗拔脱能力，避免气路工作时出现泄漏、软管脱开的问题。从结构设计逻辑来看，接头整体采用分段式同轴结构，进气端采用标准外螺纹设计，加工时严格遵循通用管螺纹的公差要求，螺纹段长度预留了足够的拧入深度，可直接适配设备面板、阀组出气口、气缸气口等带内螺纹的安装基面，螺纹根部设计有六角拧动台，对边尺寸匹配常规开口扳手、活动扳手的夹持范围，安装时不需要额外定制工装，普通装配工具即可完成拧紧操作，

　　六角台的端面还预留了密封件安装位，可搭配组合垫圈或者生料带实现端面与螺纹副的双重密封，应对不同压力等级的气路使用需求。中间过渡段采用阶梯变径设计，从六角台位置向插软管端逐步收窄，一方面减少接头整体的材料用量，降低零件自重，另一方面可以避让安装位置周边的其他管路、结构件，避免安装时出现干涉，过渡段的外圆做了圆滑倒角处理，没有尖锐的加工棱角，既可以避免装配时划伤操作人员的手部，也能减少管路排布时对相邻软管外壁的磨损。出气端采用快插式竹节倒钩结构，每一圈倒钩的外径都略大于配套气动软管的内径，倒钩的朝向与软管插入方向相反，当软管推装到位后，倒钩会嵌入软管内壁，在气路通气产生内压时，软管会被压力撑开进一步贴紧倒钩结构，压力越高拔脱阻力越大，

　　不需要额外加装喉箍即可实现可靠固定，针对部分高压应用场景，最外侧的倒钩还设计了环形凹槽，可额外加装扎带或者喉箍进行二次固定，进一步提升连接可靠性。从安装边界尺寸来看，这类接头的整体长度控制在紧凑区间，六角台的最大外径不会超过同规格常规接头的尺寸范围，螺纹规格覆盖常用的公制细牙、英制管螺纹序列，可适配不同国家、不同厂家生产的气动设备接口，插软管端的尺寸匹配市面上常规的PU气管、尼龙气管规格，从4mm到12mm的常用软管通径都有对应型号，不需要对软管做额外的扩口、翻边处理，直接将软管切口切平后推到底即可完成连接，装配效率比传统的卡套式接头提升数倍。在实际选型使用时，需要注意接头的材质适配性，

　　常规场景下采用镀镍铜材质的接头即可满足压缩空气、惰性气体的输送需求，若应用场景存在腐蚀性气体、高湿度环境，则需要选用不锈钢材质的同结构接头，避免长期使用出现锈蚀堵塞气路、密封失效的问题；安装螺纹端时，拧紧力矩需要控制在合理范围，避免力矩过大导致螺纹滑牙、六角台变形，力矩不足则容易出现密封不严漏气的问题；插装软管时需要保证软管切口平整无歪斜，推装时要插到接头的根部位置，避免插入深度不足导致通气后软管脱开。这类接头的三维建模过程中，需要重点保证各段同轴度的公差要求，尤其是螺纹段与快插端的同轴度，若同轴度偏差过大，安装后软管会出现歪斜，长期受气流脉冲作用力容易出现接头根部断裂、软管弯折憋气的问题；倒钩的圆角尺寸也需要做合理设计，圆角过小容易割伤软管内壁导致软管开裂漏气，圆角过大则会降低拔脱阻力，无法满足固定要求；六角台的对边尺寸需要严格遵循紧固件的标准公差，避免扳手夹持时出现打滑、拧不动的问题。日常设备维护时，这类接头属于易损件，当出现插拔力下降、密封面磨损、螺纹损伤时需要及时更换，避免气路泄漏导致设备压力不足、动作异常，更换时需要先将气路泄压再进行拆装操作，避免带压拆卸时软管甩动造成安全事故。
