自行车传动用短节距外链板结构设计

　　日常通勤、运动竞技类自行车的动力传递核心依赖链传动系统，单节链板作为链条的基础承载单元，其结构合理性直接决定整套传动系统的使用寿命、传动效率与运行平顺性。这款短链节外链板的结构设计，完全围绕自行车传动的实际工况展开，首先要适配常规自行车链条的节距匹配要求，两个销轴安装孔的中心距严格对应标准短节距链条的节距尺寸，孔位的同轴度、圆柱度公差控制在微米级，避免销轴装配后出现偏磨、卡滞问题，保证链节相对转动时的灵活性。

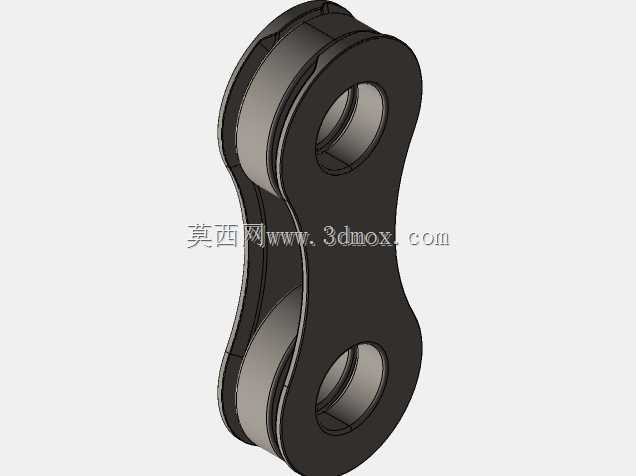

　　从实际应用场景来看，自行车在骑行过程中，链条需要承受脚踏传递的交变拉力，起步、爬坡工况下瞬时拉力会达到平稳骑行的3-4倍，同时链板还需要承受变速过程中导轮带来的侧向推力，以及户外骑行时泥水、沙尘带来的腐蚀与磨损，因此这款链板采用了8字形的轮廓设计，在两个销轴孔之间的受力区域保留足够的截面厚度，保证抗拉强度满足使用要求，而上下非受力区域做圆弧收窄处理，在不降低结构强度的前提下尽可能减轻单节重量，降低整套链条的转动惯量，让骑行时的动力响应更直接。

　　设计过程中首先要明确安装边界：链板的厚度需要匹配内链节的内宽尺寸，装配后两侧外链板的平行度公差需要严格控制，避免与内链板发生摩擦剐蹭；销轴孔的直径要与标准链条销轴形成过盈配合，保证外链板与销轴之间无相对转动，所有相对转动只发生在内链节与销轴的配合面，减少不必要的磨损点。链板的外边缘全部做圆角钝化处理，一方面避免装配、维护过程中锐边划伤操作人员，另一方面减少链条运行过程中与前牙盘、后飞轮齿廓啮合时的剐蹭，降低啮合噪音，同时减少齿面的异常磨损。

　　从功能特性上看，这款链板的表面轮廓做了等强度优化，通过有限元受力分析可以看到，在承受额定拉力时，链板整体的应力分布均匀，不存在明显的应力集中点，两个销轴孔的孔口位置做了微小的倒角处理，既可以引导销轴顺利压装，又能避免压装过程中孔口材料被挤压凸起，影响链节的装配精度。链板的内侧平面与内链板的外侧平面之间预留了合理的间隙，既不会因为间隙过大导致链条横向松旷、变速时掉链，也不会因为间隙过小导致泥沙进入后出现卡滞，即使在雨天泥泞路面骑行，少量泥沙进入配合间隙也不会导致链节锁死。

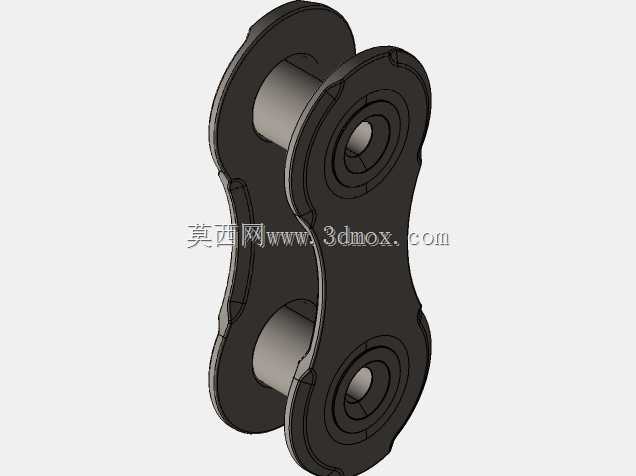

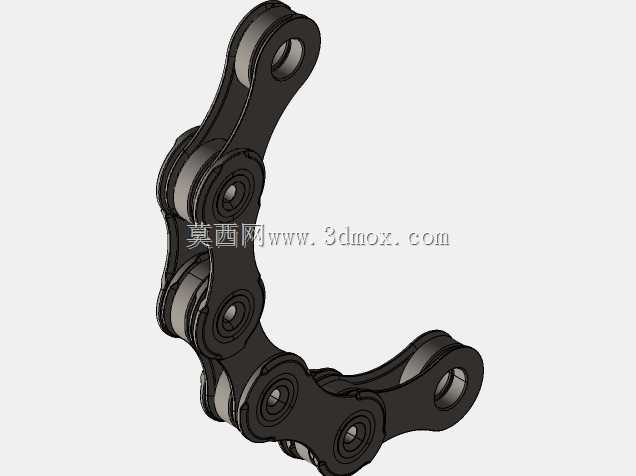

　　在实际装配场景中，这类外链板需要与销轴、套筒、滚子、内链板配合组成完整的链节，多节链节铰接后形成整条链条，因此单块链板的两个销轴孔的位置度偏差会在整条链条上累积，设计时严格控制孔位的位置公差，避免多节装配后出现链条总长超差、节距不均的问题，防止链条与牙盘、飞轮啮合时出现跳齿、异响的情况。链板的外侧平面做了平面度控制，保证链条在变速过程中与变速器导轮、飞轮齿片的侧面接触时受力均匀，不会因为平面凹凸导致变速卡顿。

　　针对自行车骑行的复杂工况，这款链板的结构设计还考虑了疲劳寿命要求，交变拉力作用下的薄弱区域做了圆弧过渡，避免直角结构带来的应力集中，长期承受交变载荷时不会出现早期断裂的问题。同时8字形的轮廓在与齿盘啮合时，能够顺利嵌入齿槽，不会因为轮廓干涉导致啮合冲击，骑行过程中传动更平顺，无论是日常城市通勤的频繁启停，还是山地骑行的大扭矩爬坡工况，都能保证动力的稳定传递。
