铝制30mm圆柱螺旋压缩弹簧结构设计

　　在各类轻载弹性复位、缓冲减震的机械结构场景中，小尺寸圆柱螺旋压缩弹簧的应用覆盖范围极广，从消费电子的按键复位结构，到小型通讯设备的触点预紧结构，再到小型工装夹具的弹性顶出机构，都能见到这类零件的身影。这款铝制30mm规格的螺旋弹簧，在设计阶段就针对轻载、低磁、轻量化的使用需求做了针对性的参数匹配，首先从材质选型上，选用铝合金作为弹簧基材，相比传统碳素弹簧钢，铝合金的密度更低，整体零件重量仅为同尺寸钢质弹簧的三分之一左右，同时铝合金本身无磁，不会对周边的电磁信号产生干扰，非常适合通讯类设备内部的弹性结构使用，避免金属零件对信号传输造成屏蔽或干扰。

　　从结构设计思路来看，这款弹簧采用等节距圆柱螺旋结构，两端的支撑圈做了并紧磨平处理，保证弹簧在受压过程中两端的支撑面可以和安装基座完全贴合，不会出现受压偏斜、侧向滑移的问题，有效避免弹簧在工作过程中因为受力不均产生的永久变形。弹簧的外径控制在30mm的安装边界内，设计时预留了0.8mm的径向安装间隙，适配直径29.2mm的安装沉孔，不会因为弹簧外径公差导致装配卡滞；弹簧的内径尺寸匹配常用的导向杆直径，在需要加装导向杆的使用场景中，弹簧可以沿着导向杆轴向平稳伸缩，避免受压时出现屈曲失稳的情况。

　　在功能特性层面，这款铝制弹簧的刚度经过精准核算，针对轻载工况设计，在额定压缩行程内可以提供稳定的弹性力，不会因为行程变化出现力值陡增的情况，适合需要恒定预紧力的触点连接结构，比如通讯设备内部的天线触点、电池连接触点，依靠弹簧的预紧力保证金属触点之间的可靠接触，避免设备震动时出现接触不良、信号中断的问题。同时铝合金本身的耐腐蚀性能优于普通碳素钢，在没有做表面镀层处理的情况下，也可以在普通室内环境下长期使用，不会轻易出现锈蚀问题，减少了表面处理的工序成本，也避免镀层脱落带来的碎屑污染设备内部腔体的风险。

　　实际选型使用时，需要注意安装边界的尺寸匹配，弹簧的自由长度需要结合安装腔的深度和所需的预压缩量来确定，预压缩量通常设置为自由长度的10%-15%，既可以保证足够的预紧力，也不会让弹簧长期处于过大的压缩应力下，延长零件的使用寿命。在无导向结构的安装场景中，弹簧的长径比控制在合理范围内，避免压缩过程中出现侧弯变形；如果是在有高频往复运动的工况下使用，可以适当增加两端支撑圈的磨平长度，提升支撑的稳定性。另外铝制弹簧的工作温度范围相比钢质弹簧稍窄，不适合在高温环境下长期工作，常温工况下的弹性性能保持率可以满足绝大多数消费电子、通讯设备、小型工装的使用需求。

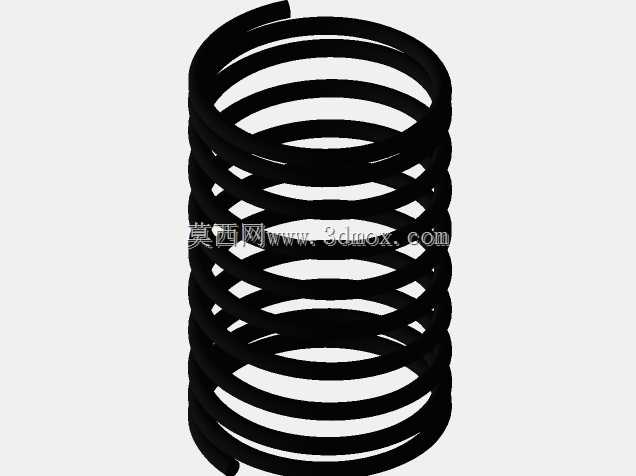

　　建模过程中，螺旋线的生成参数严格匹配弹簧的节距、中径、有效圈数要求，两端的并紧圈通过螺旋线节距渐变的方式实现自然过渡，不会出现圈与圈之间的硬接触干涉，扫掠特征的截面尺寸匹配弹簧丝的线径，建模完成后通过干涉检查确认各圈弹簧在自由状态下的间隙均匀，受压到极限行程时也不会出现圈与圈之间的叠压碰撞，保证模型可以直接用于后续的装配仿真、工程图导出，不需要额外做结构修正。
