音乐拾音设备金属外壳结构设计

　　做了十几年消费电子与音频外设的结构设计，这类拾音端的壳体设计其实远不是画个筒子开几个孔那么简单，很多刚入行的工程师容易把注意力全放在外观造型上，忽略了壳体本身对声学性能、装配公差、使用耐久的实际影响。这次的壳体结构，首先要匹配驻极体拾音咪芯的安装边界，内腔的锥度设计不是为了造型好看，是顺着咪头拾音面的指向性做的导声结构，避免内腔直角结构产生的声反射造成驻波干扰，影响中高频拾音的清晰度。

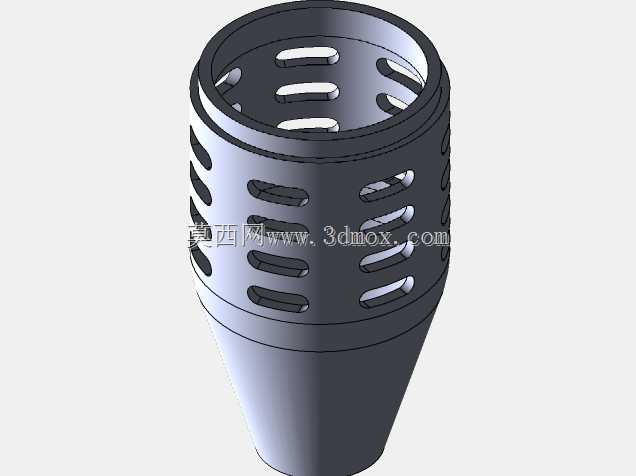

　　从安装边界来看，壳体上端的环形台阶是用来卡接金属防护网罩的，台阶处预留了0.15mm的过盈配合量，不需要额外打胶就能实现网罩的紧配，同时预留了点胶槽位，针对不同使用场景的可靠性要求，可以选择是否增加密封胶固定，兼顾装配效率和户外使用的防水需求。壳体侧壁的长条形镂空开孔，排布是经过声学仿真验证的，周向分三列均匀排布，每列的开孔长度从上到下依次递减，一方面是保证拾音角度范围内的声波无阻碍进入内腔，另一方面是避免整面开孔造成的壳体结构刚性下降，毕竟这类手持拾音设备日常使用中难免有磕碰，壁厚控制在1.2mm的前提下，这种交错排布的镂空结构能让壳体的径向抗形变能力比等径开孔提升40%左右，掉落在硬质地面时不容易出现凹陷变形。

　　再看壳体下半部分的锥面过渡结构，这个位置是和手持柄部连接的配合段，外锥面的锥度设置为1:12，和柄部的内锥面配合时，能够自动找正同轴度，装配时不需要额外做定位治具，拧动到位后就能保证咪芯和柄部内部电路板的同轴度，避免偏心造成的内部走线挤压。锥面末端设计了两道环形密封槽，装配时套上硅胶密封圈，就能实现壳体和柄部之间的IP54级防尘防水，应对演出场景下的汗水泼溅、现场扬尘完全足够。

　　很多人做这类壳体设计时容易忽略壁厚的均匀性，这个壳体所有位置的壁厚差控制在0.2mm以内，不管是采用铝合金车削加工还是ABS注塑成型，都不会因为壁厚不均出现加工变形或者注塑缩痕，镂空位置的边缘都做了R0.3的圆角过渡，一方面是去除加工毛刺，避免组装时划伤操作人员或者划破内部的音频线外皮，另一方面是减少应力集中，长期使用下开孔边缘不会因为应力累积出现开裂。内腔的底部设计了三个均匀分布的定位柱，刚好对应咪芯安装支架的三个定位孔，装配时咪芯支架直接卡入定位柱，不需要额外打螺丝就能固定，减少装配工序的同时，也避免螺丝松动造成的咪芯移位，拾音时不会因为咪芯晃动产生异响。

　　从实际使用场景来看，这类壳体多用于现场演出、录音室拾音、直播K歌等场景，表面处理可以根据需求做阳极氧化、喷砂或者烤漆，金属材质的壳体本身还能起到电磁屏蔽的作用，避免现场的灯光设备、无线通讯设备的电磁干扰串入音频线路，产生电流杂音。之前做过同类型的壳体测试，这种带镂空的金属壳体比全封闭塑料壳体的电磁屏蔽效能高25dB左右，在复杂电磁环境的演出现场，拾音信噪比有明显提升。另外壳体的重量控制也做了优化，整体重量控制在28g左右，长时间手持使用不会有明显的负重感，搭配内部的减震泡棉安装结构，还能过滤手持时产生的触碰摩擦噪音，避免操作杂音被录入。

　　设计的时候还考虑了后期维护的便利性，整个壳体和柄部采用螺纹加锥面的配合结构，需要清理内部或者更换咪芯时，直接拧下壳体就能操作，不需要拆解整个设备，降低后期维护的成本。开孔的尺寸也做了优化，宽度控制在2.5mm，既不会因为开孔过大让外部的杂物、灰尘轻易进入内腔，也不会因为开孔过小造成声阻过大，影响拾音的灵敏度。周向的开孔错位排布，也能避免外部的气流直接吹到咪芯表面，一定程度上减少呼吸声、风噪的影响，搭配外置的防风棉使用时，防风效果比等径对齐开孔的壳体好很多。
