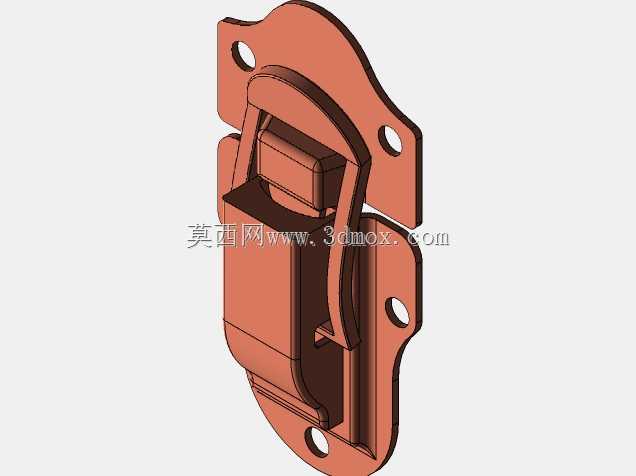

暗装式旋转搭扣箱柜门锁结构设计

　　这款搭扣锁结构主要面向各类工业箱体、设备舱门、储运包装箱的锁闭需求设计，日常应用场景覆盖车间工具柜锁合、户外设备检修舱门固定、木质/金属储运包装箱封箱、小型机电设备外罩锁止等多个场景，相比外露式挂锁或明装搭扣，该结构采用贴合安装面的暗装式布局，安装完成后锁体整体嵌入安装面预设的沉台区域，不会突出安装平面形成磕碰风险，同时能避免外力直接撞击锁体结构导致的锁具变形失效。

　　从功能特性来看，该搭扣采用旋转压合式锁止逻辑，锁扣部分通过绕固定轴的旋转动作完成锁合与解锁，锁合状态下搭扣的勾合结构会完全卡入配套锁座的卡槽内，依靠搭扣自身的结构刚度提供持续的压紧力，确保被锁合的两个部件之间不会出现松动、缝隙过大的问题，对于有密封要求的舱门或箱体，该压紧力可以配合密封胶条实现可靠的密封效果，避免粉尘、水汽从接缝处渗入箱体内部。锁体的安装底座设计有四个对称分布的安装孔，安装时可通过螺栓或铆钉直接固定在门板或箱体侧壁上，配套的锁座对应安装在门框或箱盖的配合面上，两个部件的安装基准面共面，安装过程中不需要额外加工复杂的异形槽位，仅需要按照安装孔位预钻固定孔即可完成装配，对安装面的加工精度要求较低，适配普通冷轧钢板、铝合金型材、实木板材、工程塑料板等多种常见的柜体、箱体材质。

　　设计过程中优先考虑了锁具的抗形变能力，搭扣的受力部位做了局部加厚处理，旋转轴位置采用了全包式的轴座结构，避免长期反复开合导致轴孔磨损出现松旷问题；锁体的外轮廓做了圆弧过渡处理，没有尖锐的外凸棱角，避免操作人员开合过程中被划伤；搭扣的开合操作不需要额外的辅助工具，徒手即可完成解锁与锁合动作，操作行程控制在单手握持可完成的范围内，日常检修开合不需要额外准备钥匙或专用工具，提升了日常操作的便捷性。

　　从安装边界尺寸来看，锁体主体的安装底座轮廓为带圆角的类矩形结构，四个安装孔分别布置在底座的四个角位，孔位间距适配市面上常见的标准搭扣安装尺寸，替换老旧损坏的同类型搭扣时不需要重新打孔，可直接适配原有安装孔位；锁合状态下搭扣突出安装面的高度控制在较低范围内，不会在设备外侧形成突出的勾挂结构，避免搬运、移动设备过程中锁具勾挂线缆、衣物等异物；锁座的整体尺寸与锁体底座对应，安装时两个部件的对位公差允许范围较大，即使安装时存在小幅的位置偏差，搭扣的勾合结构依然可以顺利卡入锁座完成锁合，降低了现场安装的对位难度。

　　结构细节上，搭扣的握持部位做了内凹的防滑结构，操作人员手部带薄劳保手套时依然可以稳定施力完成开合动作，不会出现打滑问题；锁体的所有活动部件之间预留了合理的配合间隙，即使在有少量粉尘、凝露的使用环境下，也不会因为异物卡滞导致锁具无法正常开合；锁体的板材厚度经过受力校核，在常规的箱柜锁合受力场景下，不会因为长期受压紧力出现塑性变形，确保锁合状态的长期可靠性。
