小型塑料外壳注塑成型模具结构设计

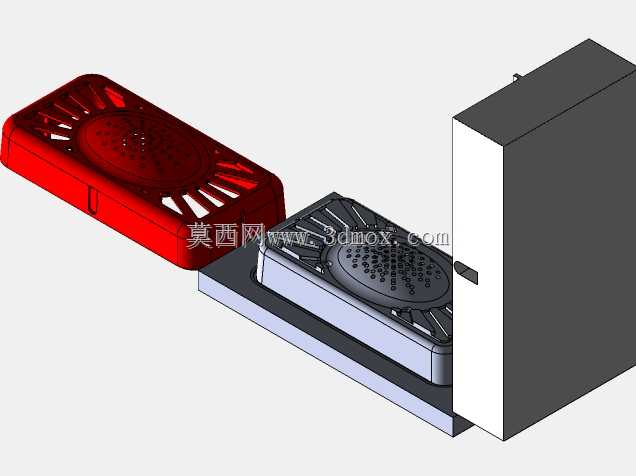

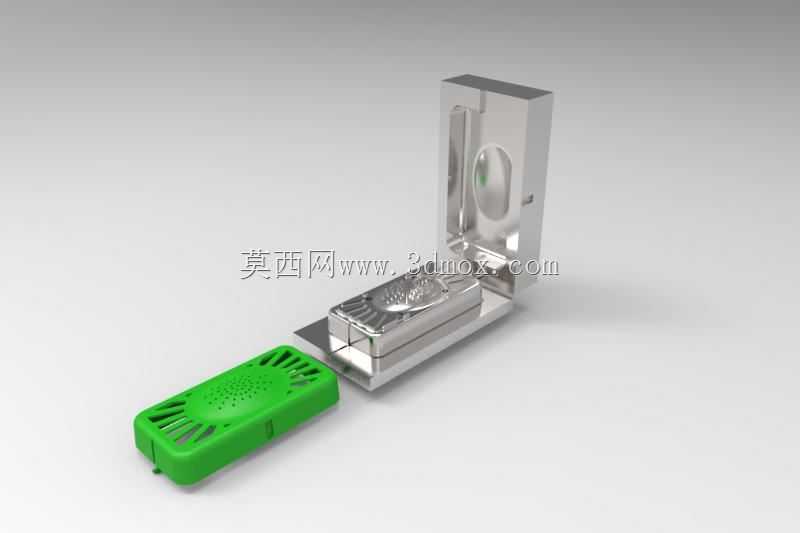

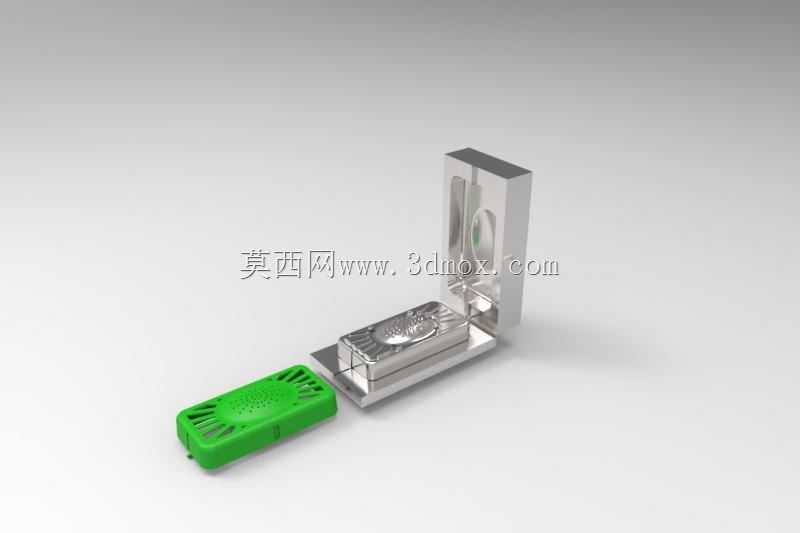

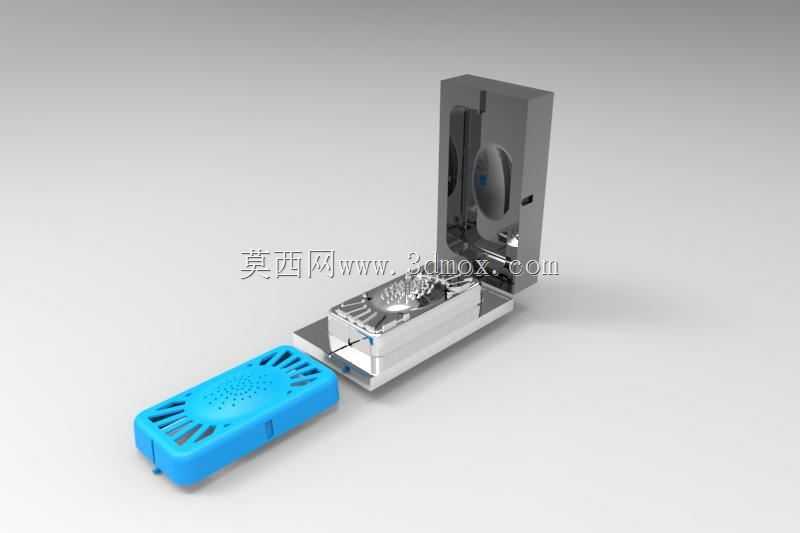

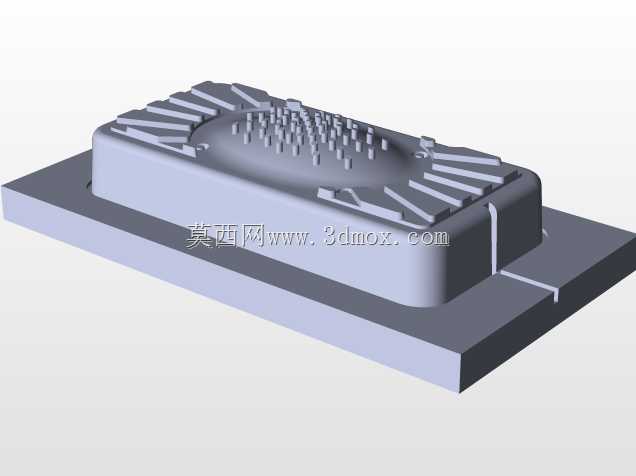

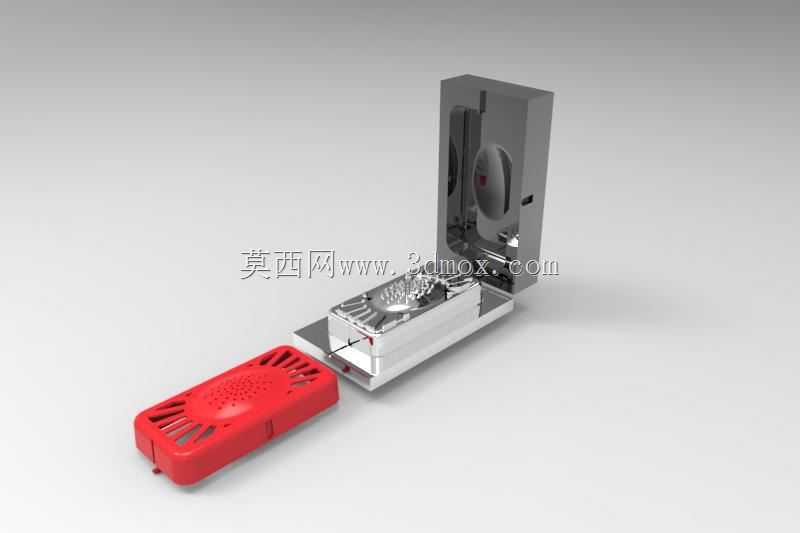

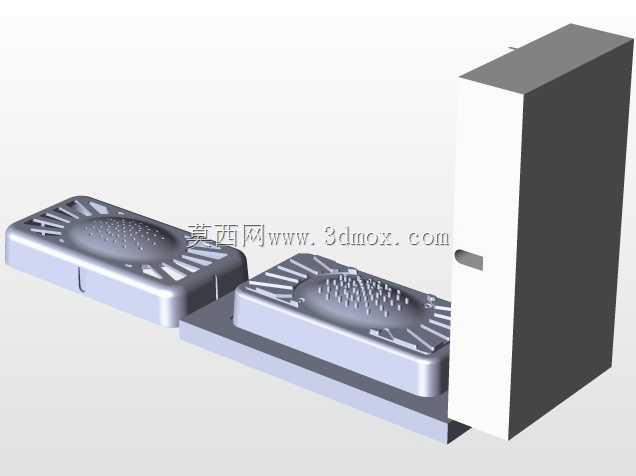

这套模具针对小型带散热格栅的塑料外壳类零件设计，主要应用于消费电子类小型塑胶配件的批量注塑生产场景，日常接触的小型数码配件外罩、便携设备壳体、小型功能模块封装外壳都可通过这类模具完成成型作业。从成型零件的结构来看，成品外壳带有密集的通风格栅结构、侧边卡扣定位结构以及壳体周圈的装配止口，对应的模具型腔部分需要精准还原格栅处的细小凸台结构，避免成型后格栅出现缺胶、毛边问题，同时要在壳体卡扣对应位置设计内侧抽芯结构，保证开模后卡扣位置不会被模具拉伤，满足成品零件后续与其他组件的卡扣装配需求。模具采用侧浇口进料的方案，浇口位置设置在壳体非外观面的侧边位置，避免浇口痕迹残留在产品外露的外观面上，减少后续外观处理的工序成本，流道设计采用平衡式布局，保证熔融塑胶在填充过程中可以均匀到达型腔各个位置，尤其是格栅这类薄壁细小结构处，不会出现填充不足、冷隔等成型缺陷。模具的整体安装尺寸适配常规100吨级小型注塑机的安装边界，模架采用标准龙记模架配置，导柱导套配合间隙控制在0.02mm以内，保证合模过程中型腔与型芯的对位精度，避免出现错模导致的产品壁厚不均问题。冷却水路采用环绕型腔的循环布置方案，进出水口温差控制在5℃以内，保证成型过程中模具温度均匀，减少产品成型后的收缩变形，尤其是壳体平面部分的翘曲量可以控制在0.1mm以内，满足后续装配的平面度要求。顶出结构采用顶针+推板结合的方式，针对壳体的侧壁和格栅位置均匀布置顶针，避免顶出力集中导致产品顶白、顶穿问题，开模过程中先完成侧抽芯的抽芯动作，待侧型芯完全脱离产品卡扣位置后，再完成顶出动作，整个动作行程的设计预留了足够的安全余量，避免生产过程中出现机构干涉撞模的问题。这套模具的设计充分考虑了小型塑胶外壳生产中的常见成型问题，从进料、冷却、抽芯到顶出的全流程结构都做了针对性优化，能够适配PP、ABS等常用热塑性塑胶材料的成型需求，生产过程中成型周期可以控制在20秒以内，满足中小批量塑胶零件的高效生产需求。
