塑料手柄注塑模具分模结构设计

这套模具针对带侧向卡扣结构的手持塑料件开发，核心应用场景是日用手持工具、小型卫浴配件类塑料件的批量注塑生产，成型后的塑件可直接作为手持操作部件装配到成品上，无需额外二次加工外观面。从塑件本身的结构来看，主体为流线型长柄结构，握持区域做了圆弧过渡处理，避免注塑后产生锐边划伤操作人员，侧方的弹性卡扣用于和其他部件快速卡接装配，卡扣位置的脱模方向和主开模方向存在12度左右的夹角，因此模具在分型设计时需要单独拆分侧抽芯滑块，避免开模时拉伤卡扣的薄壁结构。

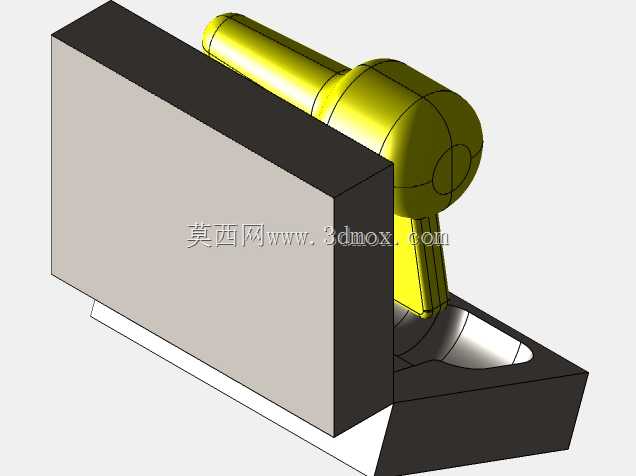

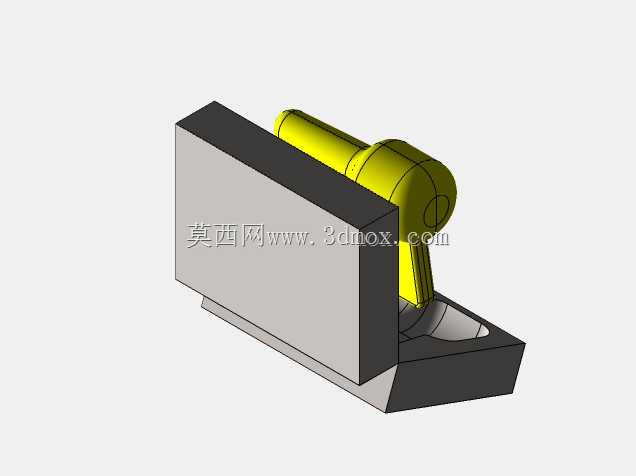

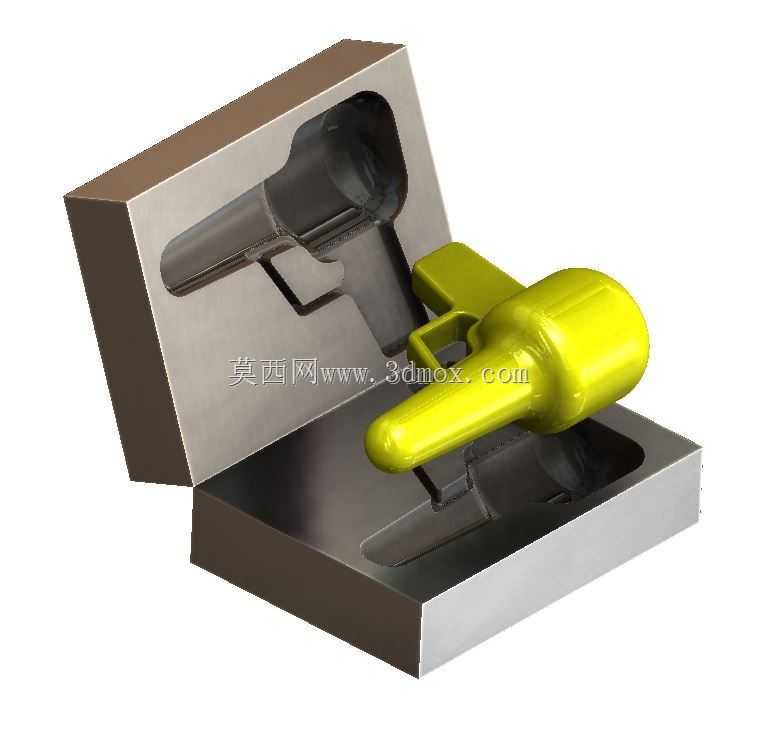

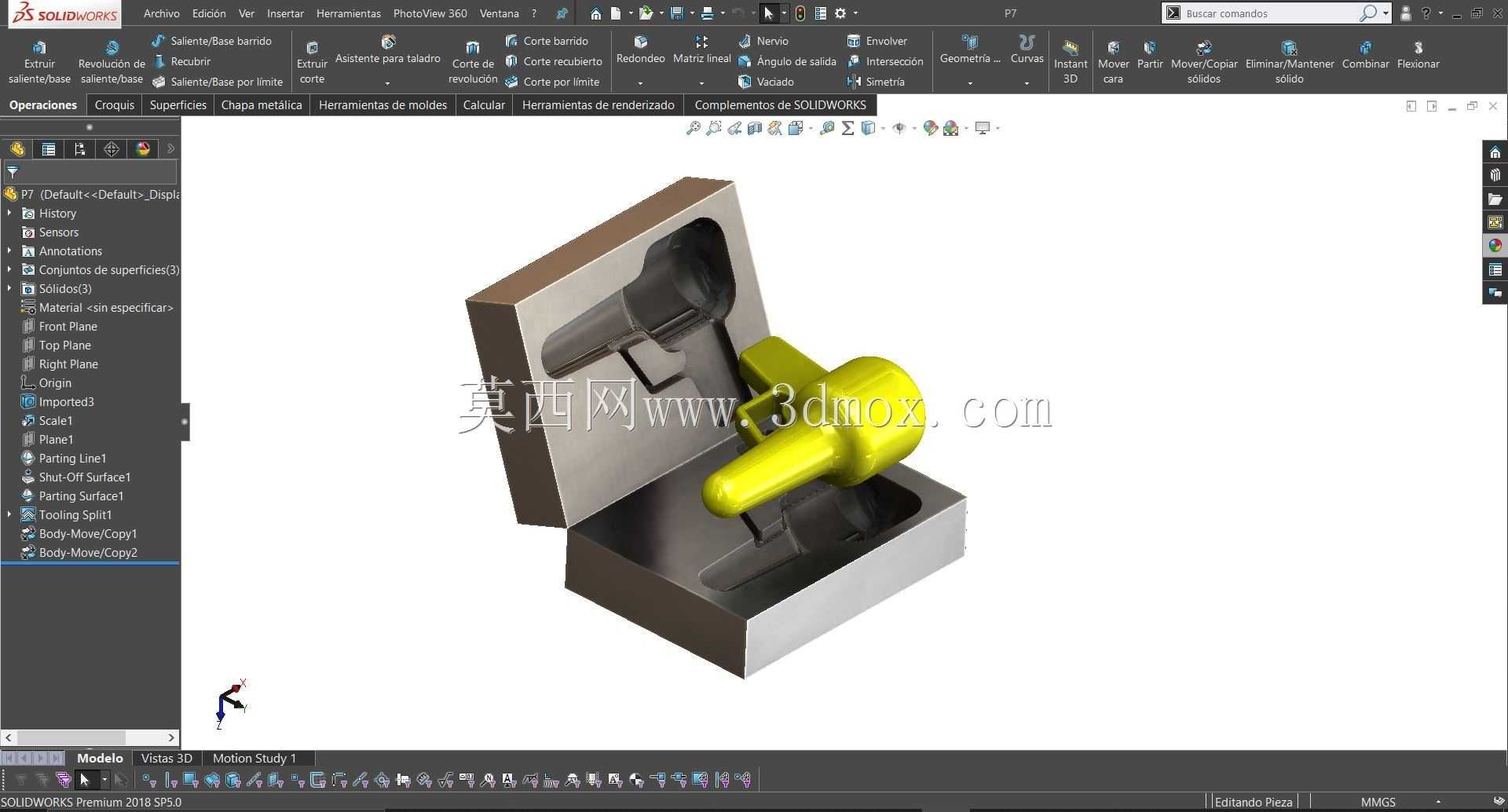

模具的型腔采用整体式铣削加工，分型面沿着塑件的最大轮廓线布置，在手柄的圆弧过渡区域做了0.15mm的贴合溢料槽，既可以保证合模时的贴合精度，又能让多余的熔料溢出形成极薄的飞边，后续通过简单的滚边工序即可去除，不会在塑件外观面留下明显的合模痕迹。型芯部分对应塑件的内部空腔，在握持区域的背面做了均匀的冷却水道布置，水道距离型芯壁的距离保持在12-15mm之间，保证注塑过程中型芯温度均匀，避免塑件冷却不均产生翘曲变形，影响后续的装配精度。

考虑到量产时的模具寿命，型腔和型芯的材质选用预硬钢，滑块和导滑部位做了氮化处理，表面硬度达到HRC58-62，减少长期开合模过程中的磨损。模具的安装边界适配常规的160吨卧式注塑机，定位圈直径为100mm，主流道衬套的球面半径匹配注塑机喷嘴的R15规格，浇口采用侧浇口形式，开设在塑件非外观面的卡扣侧边，浇口直径1.2mm，填充时熔料从侧方进入型腔，避免在外观面产生明显的浇口痕迹，同时也方便后续人工修剪浇口。

在脱模结构设计上，顶杆布置在塑件的加强筋和卡扣周边，顶杆直径选用4mm，顶出位置避开塑件的外观面，顶出行程设置为45mm，保证塑件可以完全脱离型芯，不会出现顶白或者顶穿的问题。合模时的定位依靠四个角上的导柱导套实现，导柱直径20mm，配合间隙控制在0.02mm以内，保证每次合模时型腔和型芯的对位精度，避免出现错边导致塑件壁厚不均。整套模具的冷却回路采用串联布置，进水和出水接头设置在模具的非操作侧，避免和注塑机的管路产生干涉，生产时冷却水温控制在25-30摄氏度，单模成型周期可以控制在25秒左右，适配中小批量的塑件生产需求。
