特殊管材曲线适配快装锁紧夹持机构

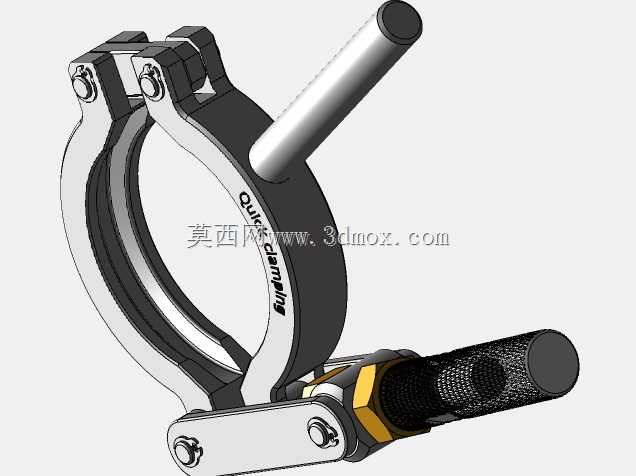

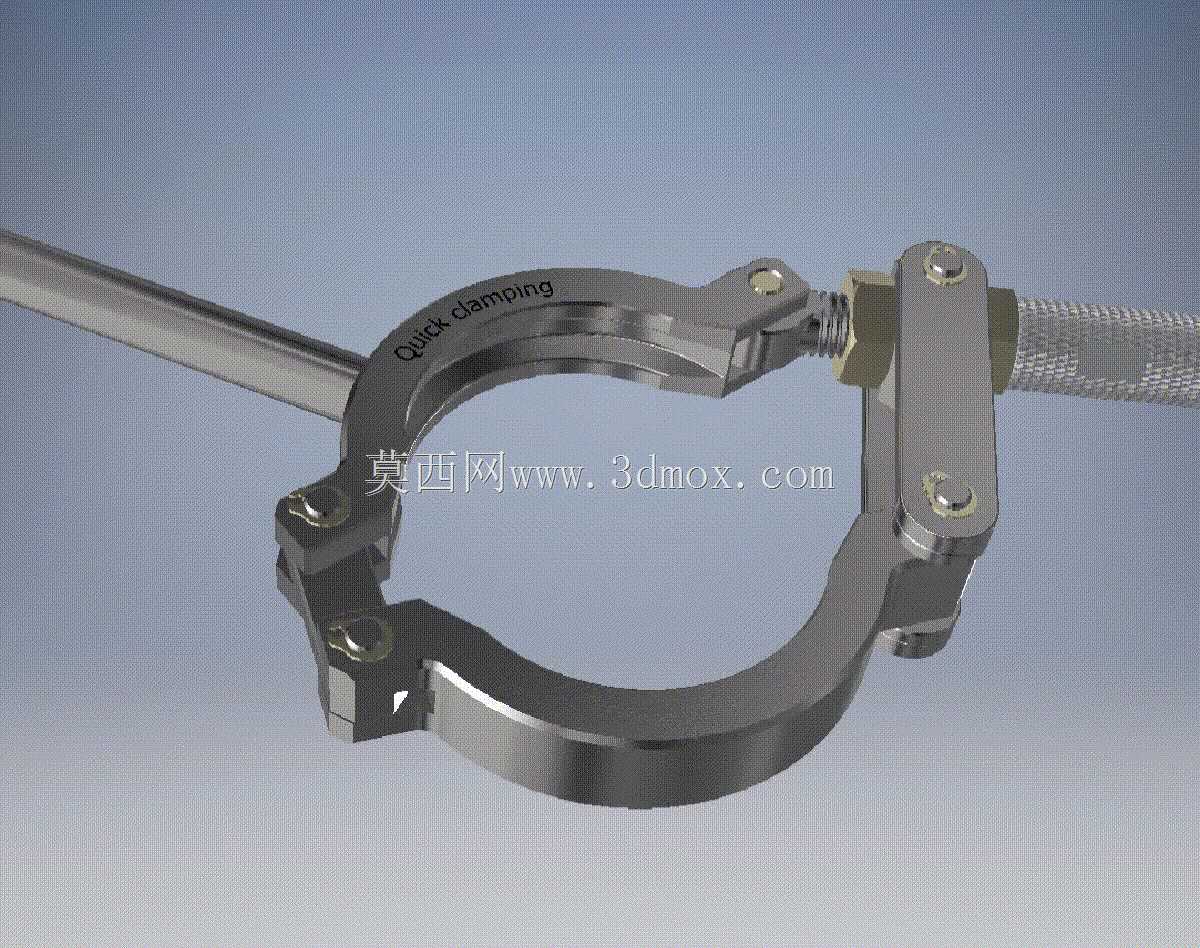

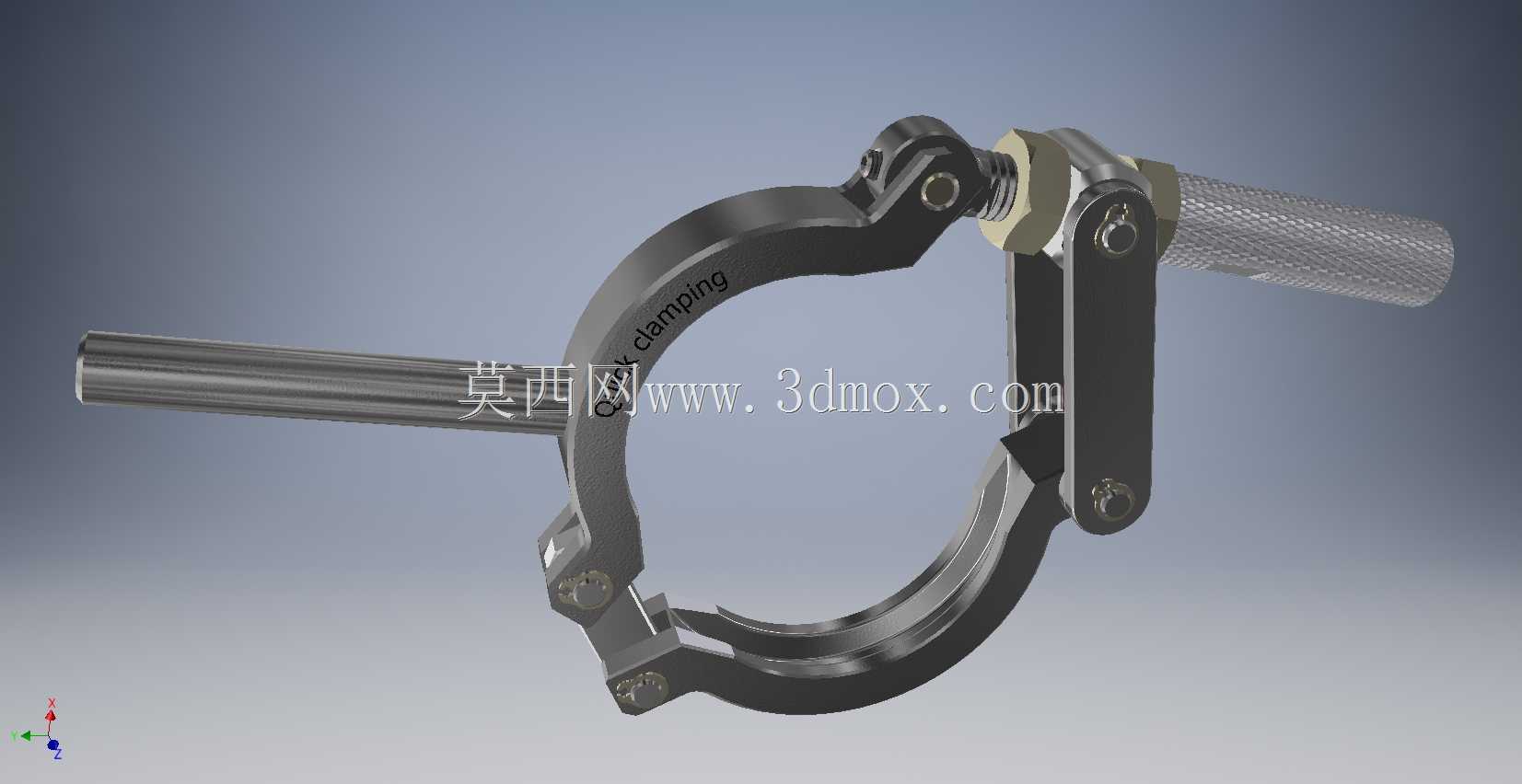

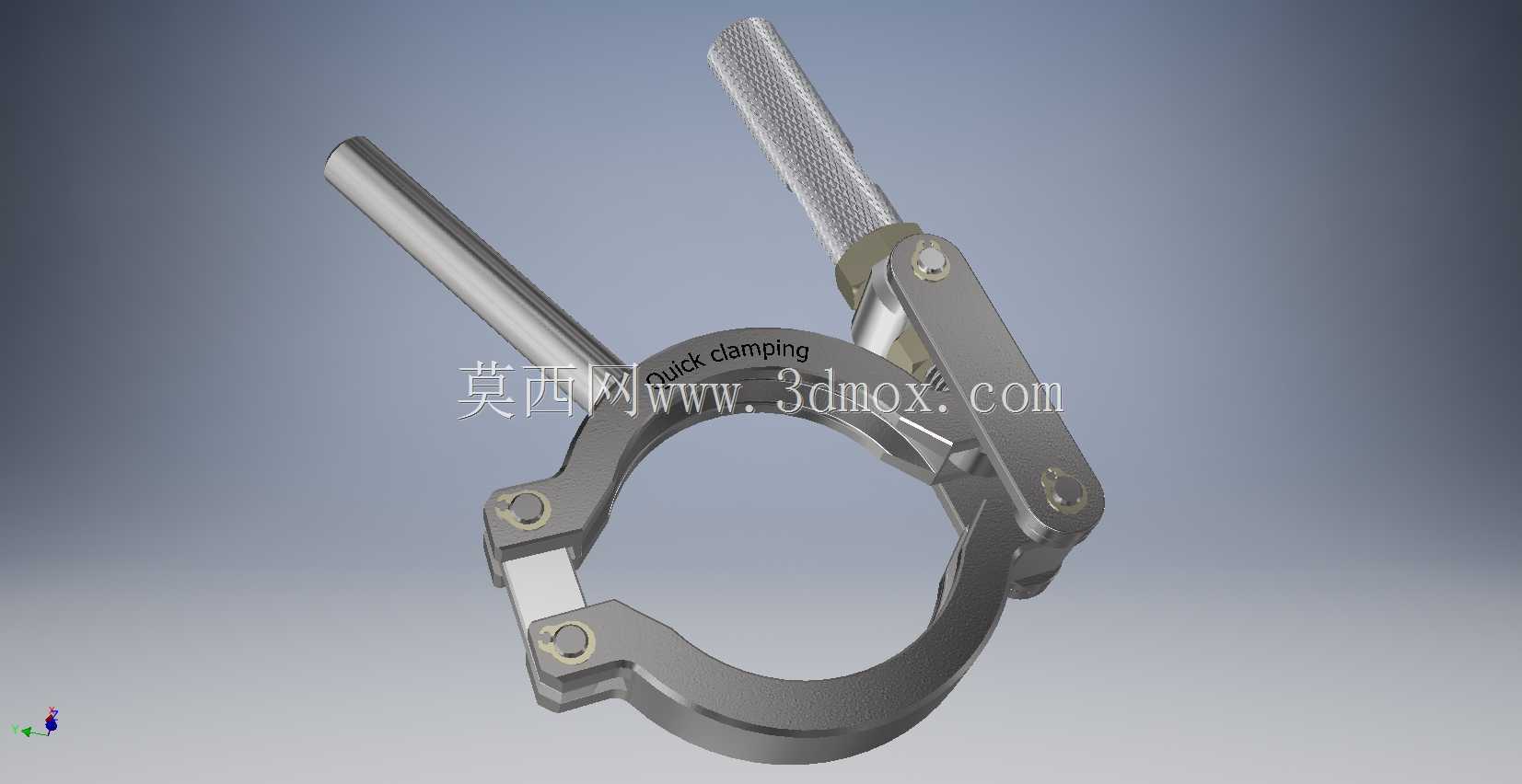

这款夹持机构主要面向非规则截面管材、带弯曲弧度管路的装夹固定场景，在食品级流体管路装配、实验室特气管道布设、小型液压试验台管路快换工位都能见到同类结构的应用，区别于常规圆形卡箍只能适配标准圆管的局限，该结构通过铰接分段式抱合环设计，能在一定范围内适配截面存在轻微椭圆度、带小曲率弯曲段的管材连接固定需求。从结构设计逻辑来看，整体采用对称式双铰接臂布局，抱合环分为三段铰接结构，每段接触面都预留了微小的自适应偏转余量，当拧紧操作端的滚花调节螺杆时，各段抱合块会顺着管材外轮廓逐步贴紧，不会出现常规卡箍锁紧时局部应力集中导致的管材变形问题，尤其是针对薄壁不锈钢管、PVC透明软管这类易被夹损的管材，这种分段贴合的结构能有效分散锁紧压力，避免管壁被夹裂或者出现密封失效的问题。操作端延伸出的加长力臂杆，能让操作人员无需额外工具即可完成锁紧与松脱动作，单手施加的握力即可达到管路密封所需的锁紧力矩，在需要频繁拆装管路的试验工位、临时流体输送管线布设场景下，能大幅减少管路装拆的辅助时间。安装边界上，该夹持机构的抱合范围覆盖常规小口径流体管路的常用尺寸，铰接部位的销轴采用间隙配合设计，开合角度足够让卡箍整体从管材侧方直接卡入，不需要像传统螺纹卡套那样必须从管路端部穿入安装，对于已经完成布设的中间段管路维修更换，这种侧装式的结构优势非常明显。锁紧螺杆端配套的防滑滚花螺母，表面的网纹滚花能在手上沾有少量油污或者水汽时依然保持足够的摩擦力，不会出现拧动打滑的情况，抱合环内侧没有加工尖锐的棱边，所有与管材接触的边缘都做了小圆角钝化处理，避免装拆过程中刮伤管材外壁的防护层或者密封垫圈。在实际工况适配中，该结构可以配合不同厚度的橡胶密封垫使用，既可以用于两段管材的对接锁紧，也可以作为管路临时封堵时的压持固定结构，铰接点的转动阻尼经过匹配设计，松脱状态下各段抱合块不会随意下垂移位，单人操作时可以先将卡箍卡在待装位置，再单手拧动锁紧螺母完成固定，不需要额外人员辅助对位。
