带摆动压紧结构的叶钻加工装夹夹具

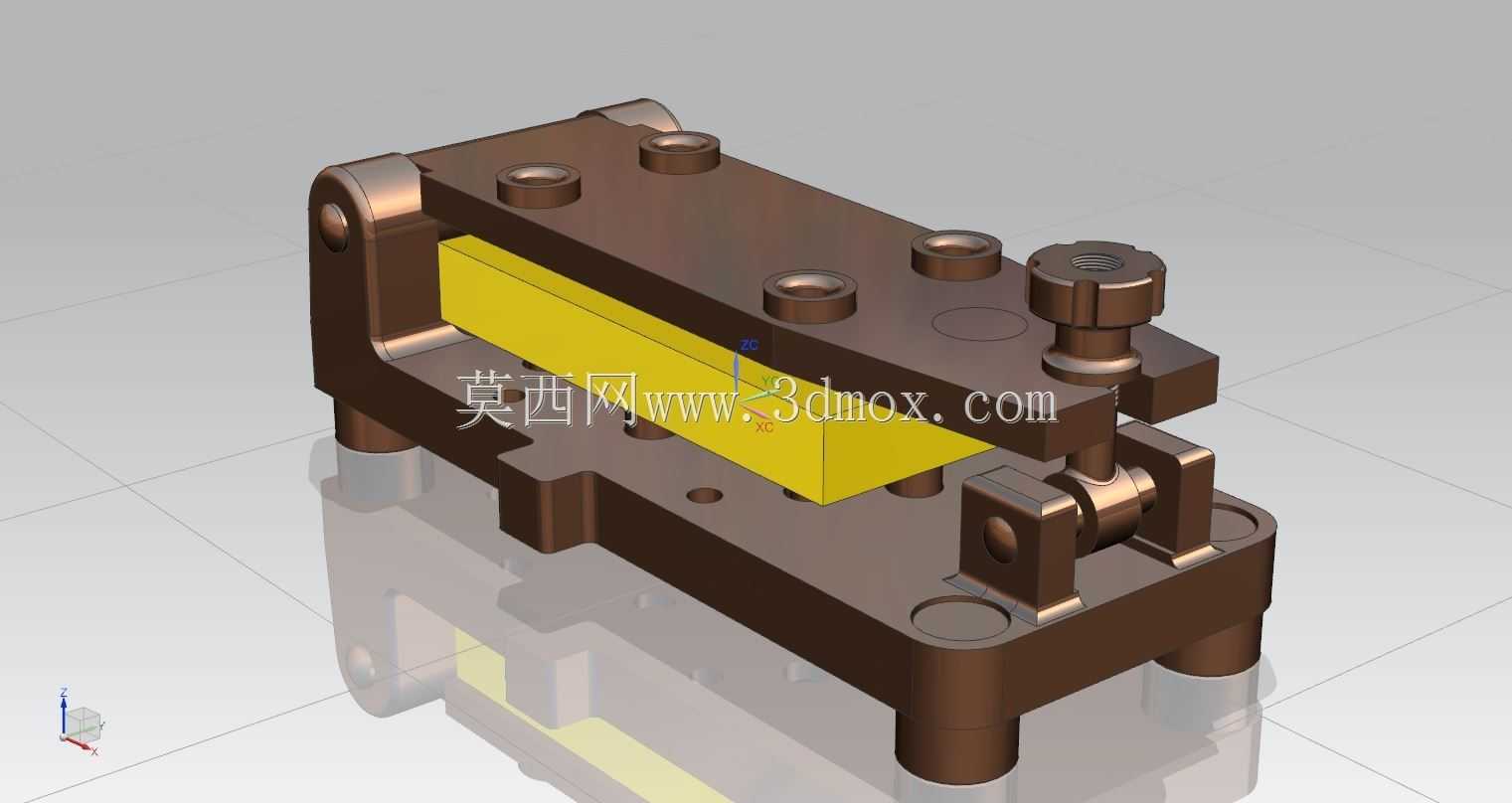

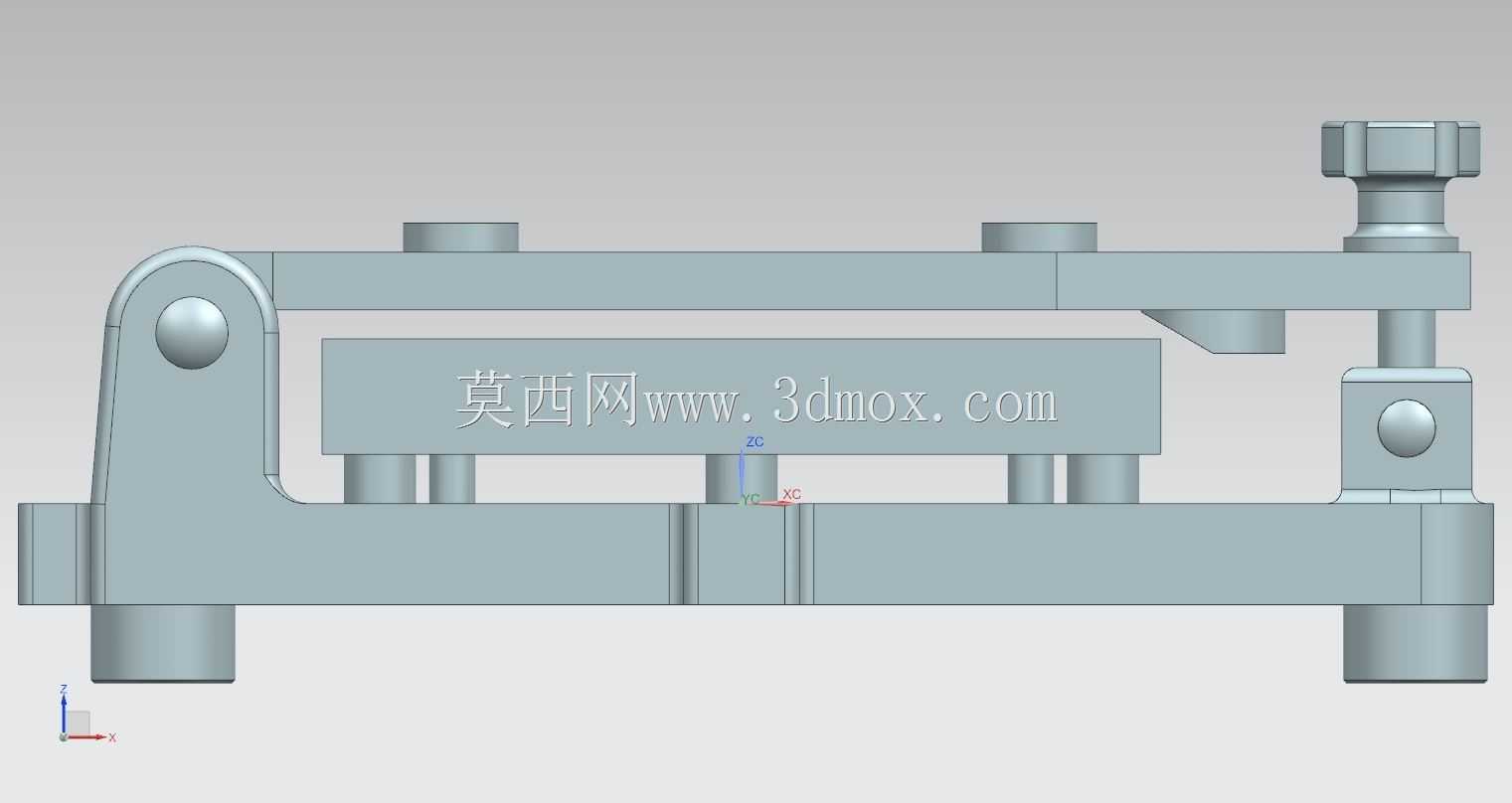

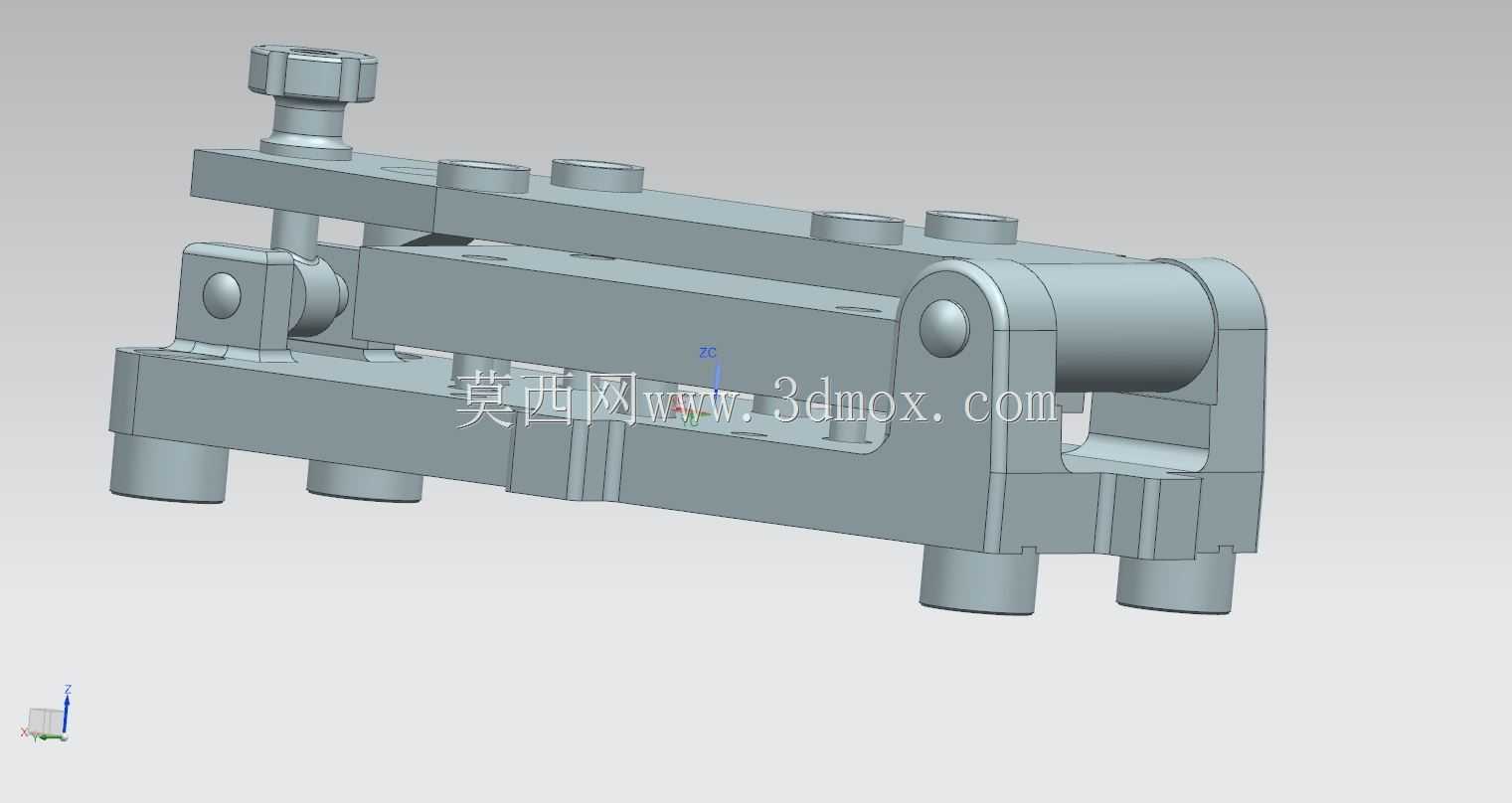

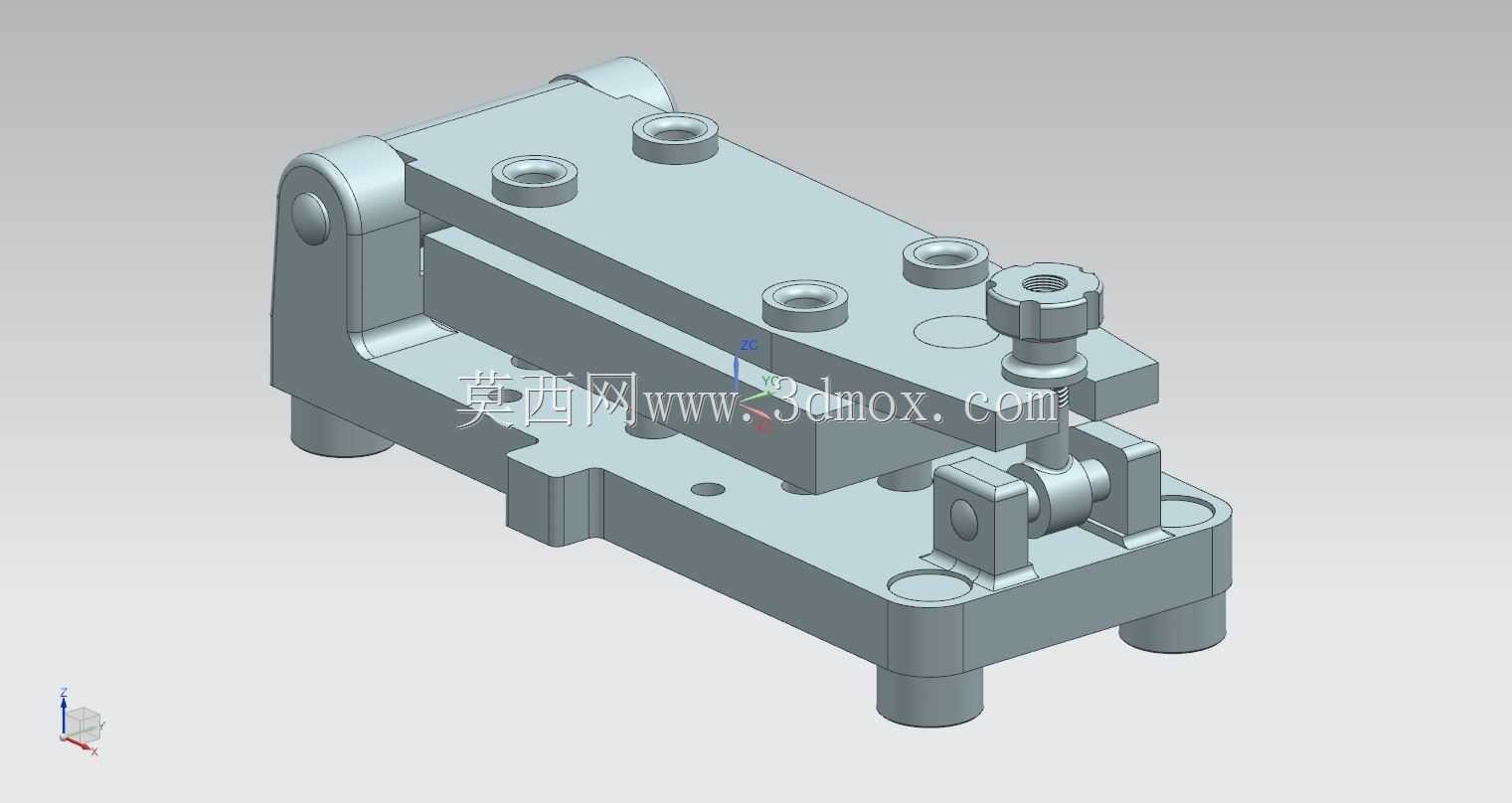

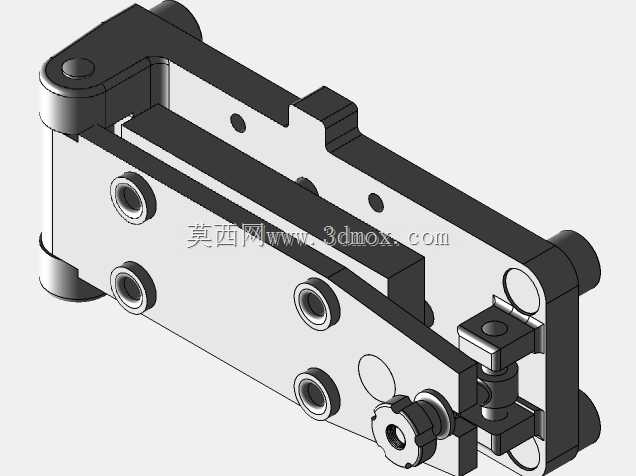

在叶片类零件的钻削加工场景里，这类带摆动床身结构的钻模夹具，主要解决异形薄壁叶类零件钻孔时定位不准、装夹变形的痛点，日常多用于小型汽轮机叶片、水泵叶轮单片、通风机叶瓣这类带弧形型面零件的孔位加工工序。从结构功能来看，夹具底座采用整体式铸造结构，四个支脚直接适配机床T型槽的安装间距，不需要额外加装过渡垫板，底座上预留的定位销孔可以和机床工作台的基准孔快速对齐，找正时间比通用平口钳装夹缩短六成以上。上部的摆动架通过侧边的铰接轴和底座连接，铰接位置配有耐磨铜套，长期反复开合也不会出现间隙晃动，摆动架的开合角度限制在35度以内，既方便操作人员上下工件，又不会因为开度过大碰伤机床主轴。夹紧单元分为两部分，顶部的四个压紧螺栓对应工件的非加工型面，螺栓端部配有紫铜压头，避免压伤工件表面；前端的螺旋压紧机构带万向压头，能自适应工件端部的斜面，保证压紧力垂直作用在工件支撑面上，不会产生侧向分力导致工件移位。设计时优先考虑了定位基准的重合度，夹具内部的黄色定位块完全贴合叶钻零件的基准型面，定位块采用可更换结构，磨损后只需要拆卸两个固定螺钉就能更换，不需要重新做整个夹具的精度校准，适配小批量多型号的叶钻零件加工需求。安装边界上，夹具整体长度控制在220mm以内，宽度110mm，闭合状态总高度130mm，不会和普通台钻、立式加工中心的主轴行程产生干涉，摆动架打开后的最大高度也控制在180mm以内，操作人员站在机床正面就能完成全部装夹动作，不需要侧身探入机床加工区，符合机械加工的安全操作规范。实际使用时，先把摆动架向上翻开，将叶钻工件的基准面贴紧黄色定位块，扣下摆动架后先预紧顶部四个螺栓，调整工件位置确认孔位对准钻套后，再拧紧前端的螺旋压紧机构，整个装夹过程不需要打表找正，孔位位置精度能稳定控制在0.1mm以内，完全满足叶钻类零件的钻孔加工精度要求。夹具的排屑空间做了预留，底座和摆动架之间留有12mm的排屑间隙，钻削产生的铁屑可以直接从间隙落到机床工作台的排屑槽里，不会堆积在定位面上影响后续装夹精度。
