五轴数控铣床用圆形基座工装夹具

在精密机加工领域，五轴联动铣床的加工精度优势，很大程度上依赖配套夹具的装夹稳定性与定位精度，这款针对五轴数控铣床设计的夹具，正是为解决多面体复杂零件加工过程中重复装夹误差大、工位切换干涉的痛点开发。从实际应用场景来看，这类夹具常部署在立式五轴加工中心的回转工作台上，适配小型精密零件的全工序加工，比如航空航天领域的小型结构件、精密模具的模仁镶件、液压阀块的多面孔系加工场景，都能通过该夹具实现一次装夹完成多面铣削、钻孔、攻丝等工序，避免多次装夹带来的基准偏移问题。

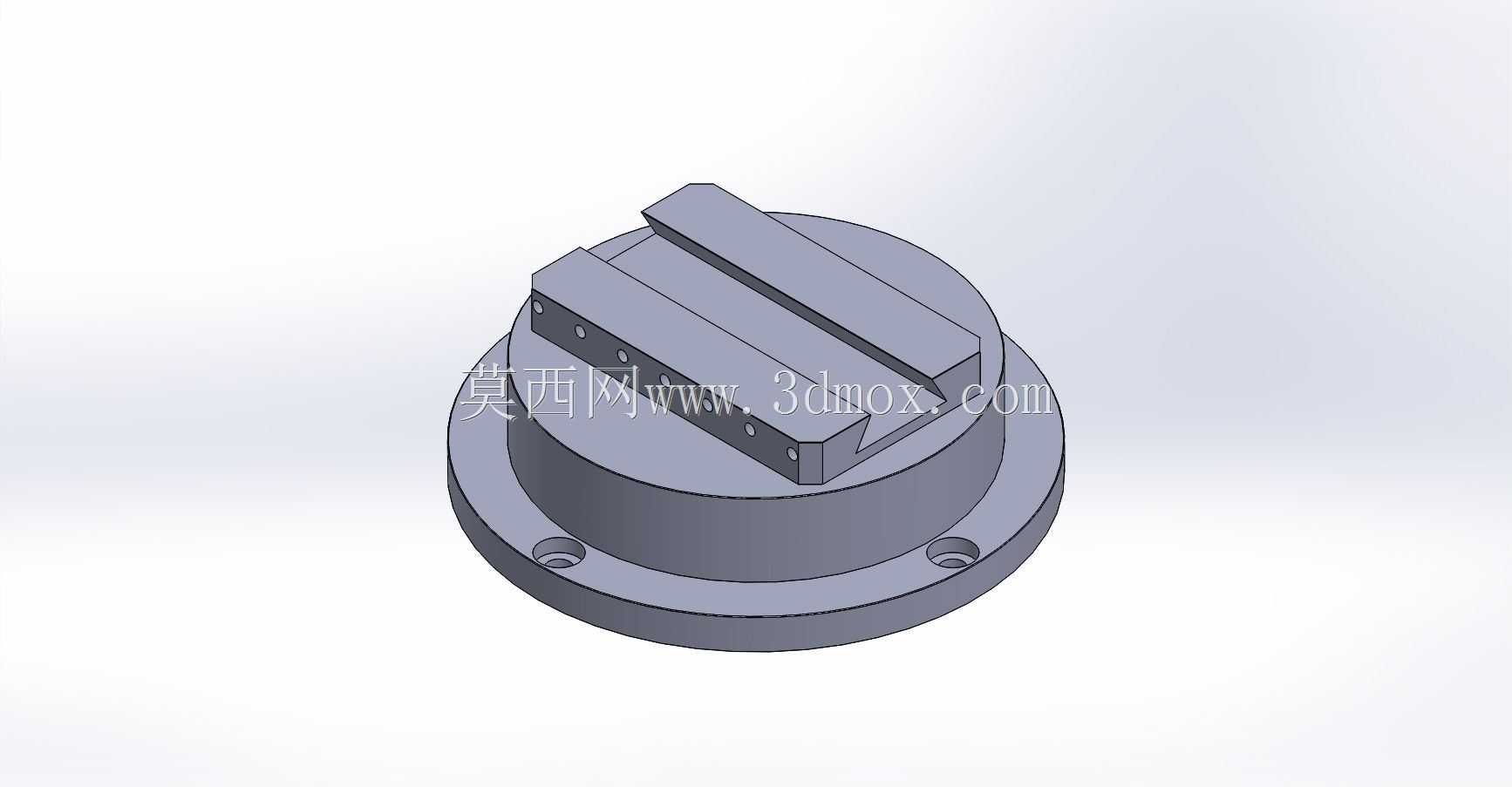

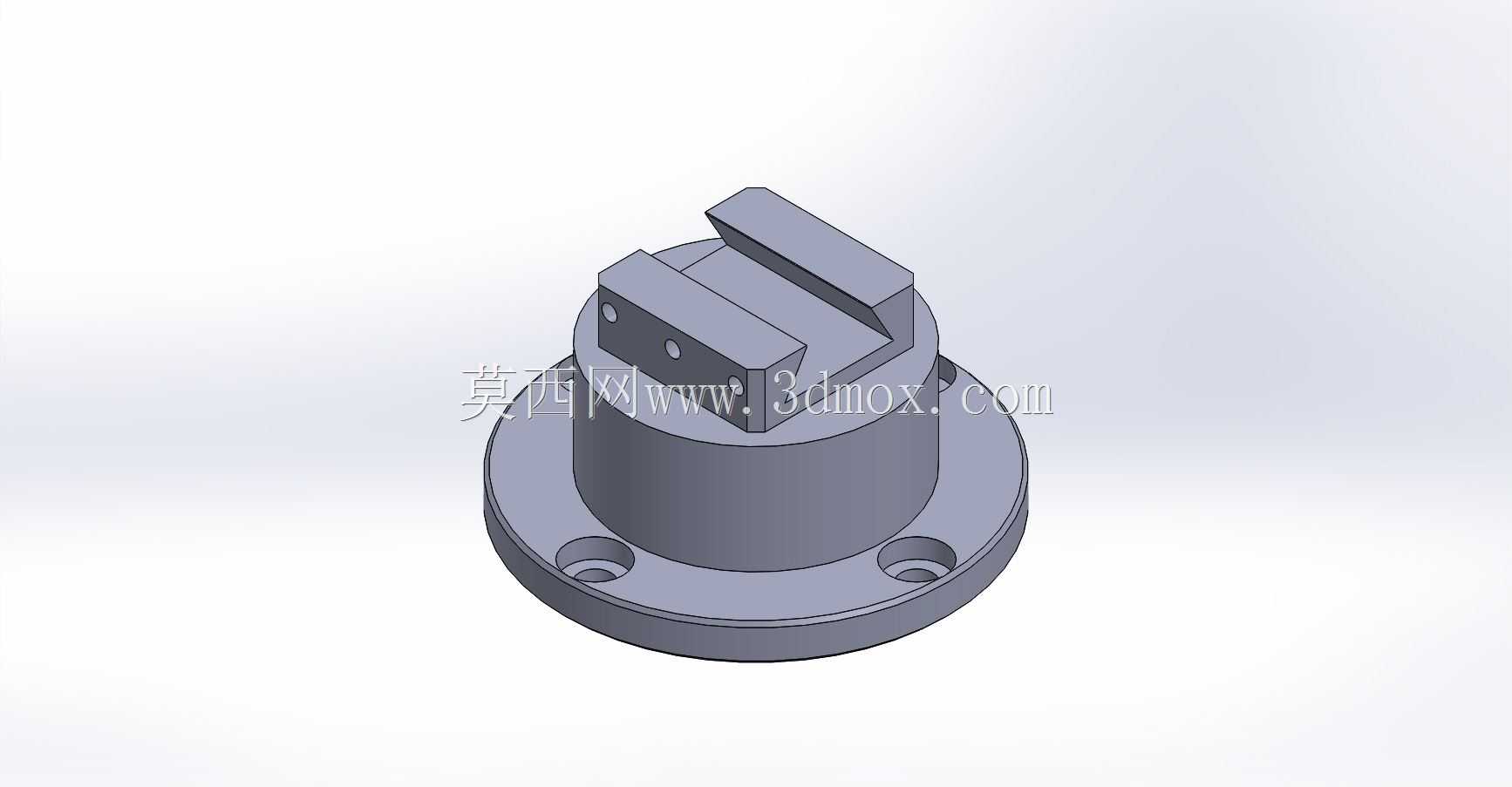

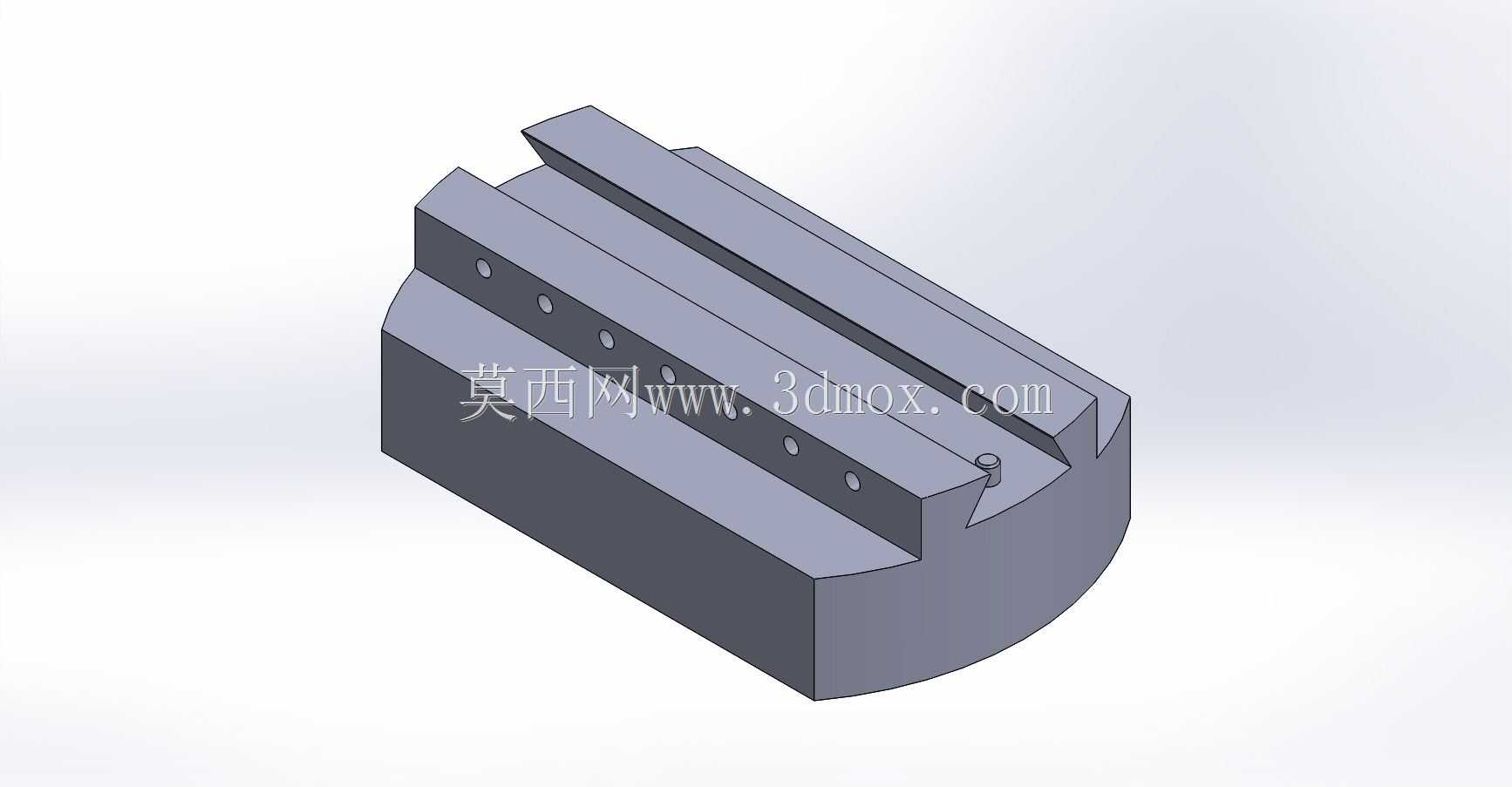

从结构设计思路来看，这款夹具采用圆形法兰式基座作为主体承载结构，基座底部设置有均匀分布的安装沉孔，可直接与五轴机床的回转工作台台面通过螺栓锁紧，安装时需保证基座轴线与工作台回转轴线的同轴度误差控制在0.02mm以内，避免回转过程中出现动平衡偏差影响加工表面质量。基座上部的装夹模块采用平行钳口式结构，钳口工作面预留有密集的定位孔位，可根据待加工零件的外形尺寸更换不同规格的软爪，或者加装定制化的定位垫块，适配不同轮廓的零件装夹需求，钳口的开合行程经过优化，既能够覆盖常规小型零件的装夹尺寸范围，又不会因行程过大导致夹具整体高度过高，超出五轴机床的Z轴加工行程边界。

在功能特性上，该夹具的基座与回转工作台的连接面经过精磨处理，平面度达到0.01mm，保证装夹刚性的同时，能够有效传递切削力，避免大进给铣削过程中出现夹具颤振。钳口部分的导向结构采用一体式导轨设计，配合锁紧机构能够实现快速装夹与拆卸，减少加工辅助时间，同时锁紧力均匀分布在钳口接触面上，避免薄壁零件装夹变形。考虑到五轴加工过程中主轴会多角度倾斜靠近工件，夹具整体外形做了避空设计，基座侧壁采用阶梯式收腰结构，当主轴摆角达到±120度时，刀柄与夹具本体仍能保持足够的安全间隙，不会发生碰撞干涉。

从安装边界来看，这款夹具的基座外径适配常见的五轴机床回转工作台规格，整体高度控制在合理范围内，安装后不会超出机床的加工舱门开合范围，同时夹具的重量经过轻量化优化，不会给回转工作台的伺服驱动带来额外负载，保证回转进给的动态响应速度。在实际使用过程中，操作人员可根据加工需求，在钳口上加装定位销、辅助支撑等配件，进一步提升复杂异形零件的装夹稳定性，针对批量加工场景，还可以配合零点定位系统使用，实现夹具的快速换装，缩短不同批次零件的换产准备时间。
