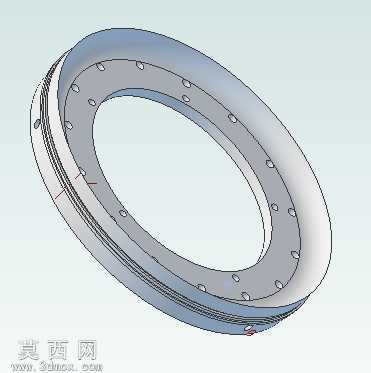

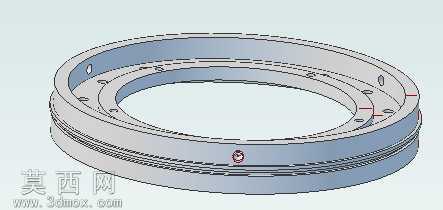

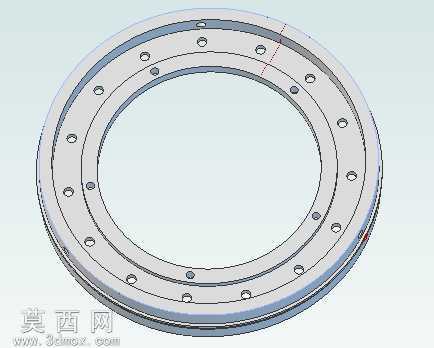

kj66压缩机盖下半部环形法兰结构设计

本作品为kj66系列微型涡喷动力配套的压缩机盖下半部环形构件，整体采用同轴多层环形结构设计，建模阶段以回转体基础特征为核心，先通过草图绘制各层环体的径向截面轮廓，标注精准的内外径尺寸、各层台阶的轴向高度参数，保证整体同轴度公差符合动力部件装配要求。建模过程中优先完成基体回转特征生成，再对环体上的安装孔系进行阵列设计：沿圆周方向均匀排布多组通孔与沉孔，区分螺栓过孔与定位销孔的孔径、深度参数，通过圆周阵列命令保证孔位角度偏差控制在装配允许范围内，同时在环体对应位置设计密封槽结构，预留密封件安装的空间尺寸，槽宽与槽深严格匹配配套密封圈的规格参数。材质设计上模拟航空铝合金构件的金属质感，赋予模型亚光银灰色金属材质，添加轻微的表面磨砂纹理与边缘倒角高光效果，还原实际机加工零件的表面质感，渲染阶段采用柔和的工业产品打光方案，突出环体各层台阶的层次结构、孔位的分布规律以及密封槽的细节特征，避免过度反光遮挡结构细节。结构设计层面充分考虑部件的装配适配性：下半部盖体与上半部盖体的对接面设计为高精度平面，保证合盖后的密封性能，外圈的螺栓孔与相邻机匣部件的安装孔位一一对应，内圈环面与压缩机叶轮的外缘预留合理的配合间隙，既避免运转过程中发生刮碰，又能保证压缩腔的气密性。设计思路围绕微型涡喷压缩机的实际工况展开，在保证结构强度的前提下尽可能优化环体的壁厚分布，去除非必要的冗余材料，降低部件整体重量，同时对所有孔口、棱边位置添加0.2-0.5mm的倒角特征，既消除机加工后的锐边隐患，也能在装配过程中起到导向作用，避免安装时刮伤密封件或配合部件表面。模型完成后对所有特征进行参数化关联，修改基础尺寸参数即可快速适配不同排量的同系列压缩机设计需求，孔系阵列参数、密封槽尺寸均可随整体规格调整自动更新，具备良好的设计复用性。
